DM12-01.01.07 Neola On-off
Технический каталог 33
● Повышение рабочего тока.
● Снижение эффективности охлаждения/нагрева.
● Влага в контуре хладагента может замерзнуть и закупорить капиллярные трубки.
● Воздействие воды может привести к коррозии элементов контура хладагента.
По этим причинам систему трубопроводов внутренних блоков и трубы, соединяющие
внутренние и наружные блоки, следует обязательно проверить на предмет утечек, а также
удалить из них воздух и влагу.
Проверка утечек газа (с помощью мыльного раствора)
Нанесите мягкой кистью мыльный раствор или жидкое нейтральное моющее средство на места
трубных соединений внутреннего и наружного блоков. Появление пузырей указывает на
наличие течи в местах соединений.

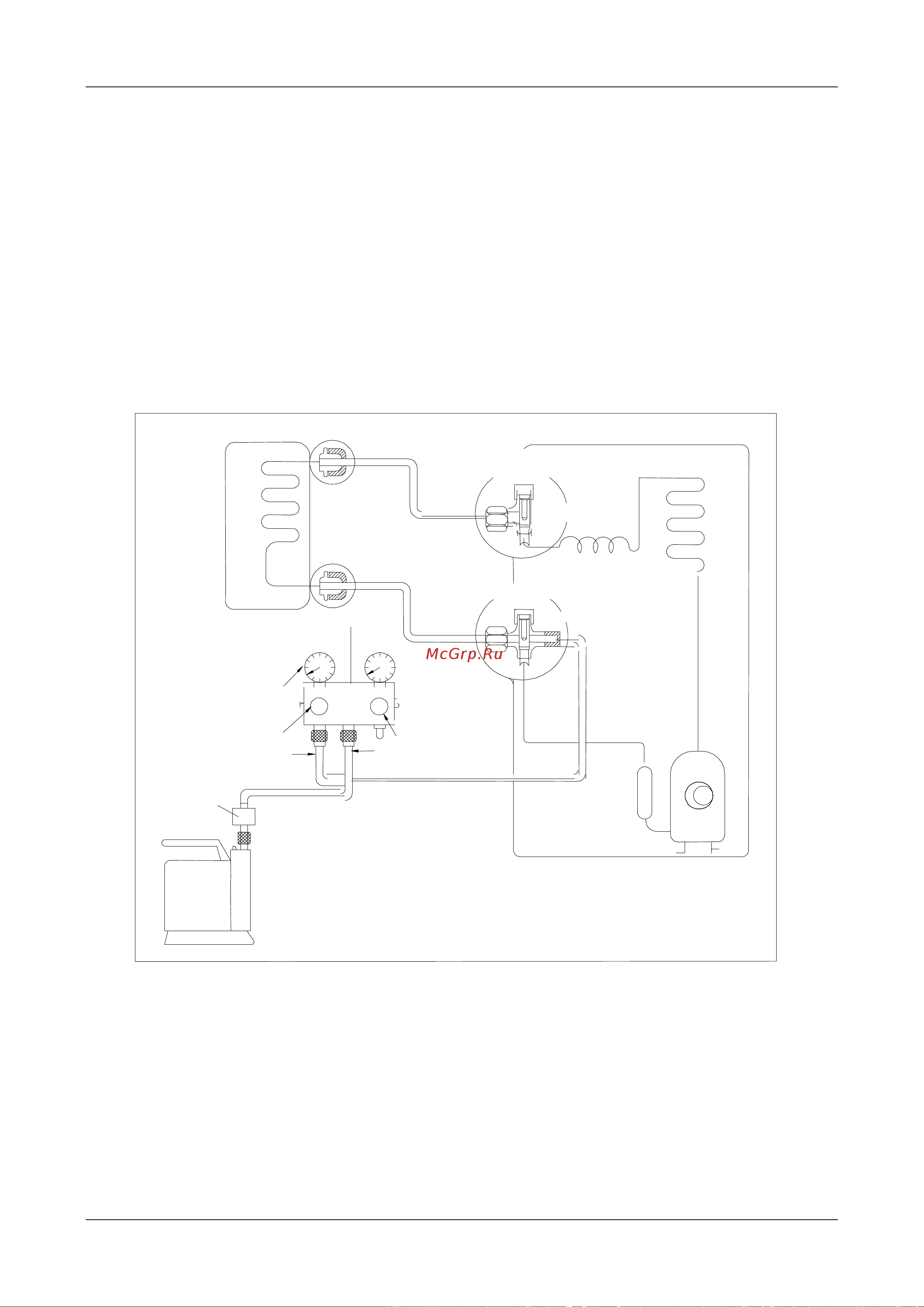

1. Удаление воздуха с помощью вакуумного насоса
1. Полностью затяните накидные гайки на внутреннем и наружном блоках, убедитесь, что 2-х и
3-ходовой клапаны закрыты.
2. Подсоедините наконечник нагнетательного шланга с ниппелем от штуцера крана низкого
давления к сервисному отверстию стороны газа 3-ходового клапана.
3. Подсоедините нагнетательный шланг от штуцера крана высокого давления, к вакуумному
насосу.
4. Полностью откройте кран низкого давления распределительного клапана.
5. Включите вакуумный насос.
6. После 30 минут откачки проверьте показания вакуумметра: они должны составлять -0.1МПа.
Если указанное разрежение не будет достигнуто после 30 минут откачки, следует продолжать ее
(Внутренний блок)
(Жидкостная труба)
(Газовая линия)
Вак.
насос
нас.
Вакуумный
насос
Lo Hi
Кран выс. давл.
2-ходовой клапан
Закрыть
Распреде
лительный клапан
Комбинированный
вакуумметр
Манометр
20 Па
Кран низк. давл.
Нагнетательн. шланг
Нагнетательн. шланг
(Наружный блок)
Закрыть
3-ходовой клапан
