DM12-01.01.07 Neola On-off
Технический каталог 39
Убедитесь в отсутствии утечек газа.

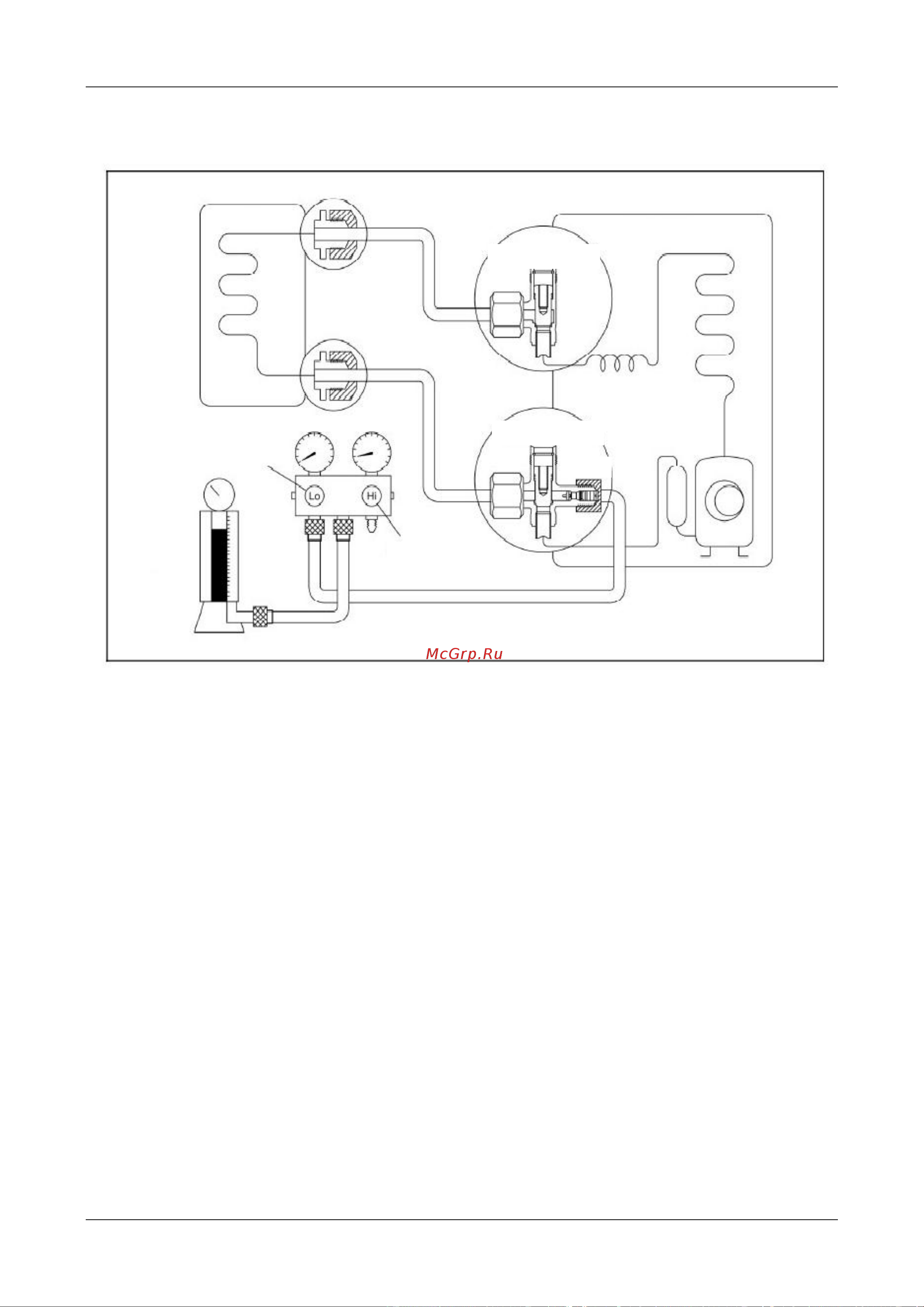

2. Вытеснение воздуха хладагентом
Порядок действий
1) Установите 2-ходовой и 3-ходовой клапаны в закрытое положение.
2) Подсоедините зарядный комплект и заправочный баллон к сервисному отверстию 3-ходового
клапана. Клапан на заправочном баллоне должен быть закрыт.
3) Вытеснение воздуха.
Откройте клапаны заправочного баллона и зарядного комплекта. Выпустите воздух из системы,
отвернув накидную гайку на 2-ходовом клапане на 45º примерно на 3 секунды, после чего
затяните ее на 1 минуту. Повторите эту процедуру 3 раза. После удаления воздуха затяните
накидную гайку на 2-ходовом клапане динамометрическим ключом.
4) Проверьте систему на отсутствие утечек газа.
Места проверки – соединения трубопроводов.
5) Выпустите хладагент.
Закройте клапан на заправочном баллоне и выпускайте хладагент, отвернув накидную гайку на
2-ходовом клапане на 45º, до тех пор, пока манометр не покажет значение в диапазоне 0,3–0,5
МПа.
ОТКРЫТ
ЗАКРЫТ
(Внутренний блок)
(Жидкостная труба)
Наружный блок
2-ходовой клапан
Закрыт
(Газовая труба)
Закрыт
3-ходовой клапан
