DM12-01.01.07 Neola On-off
Технический каталог 41

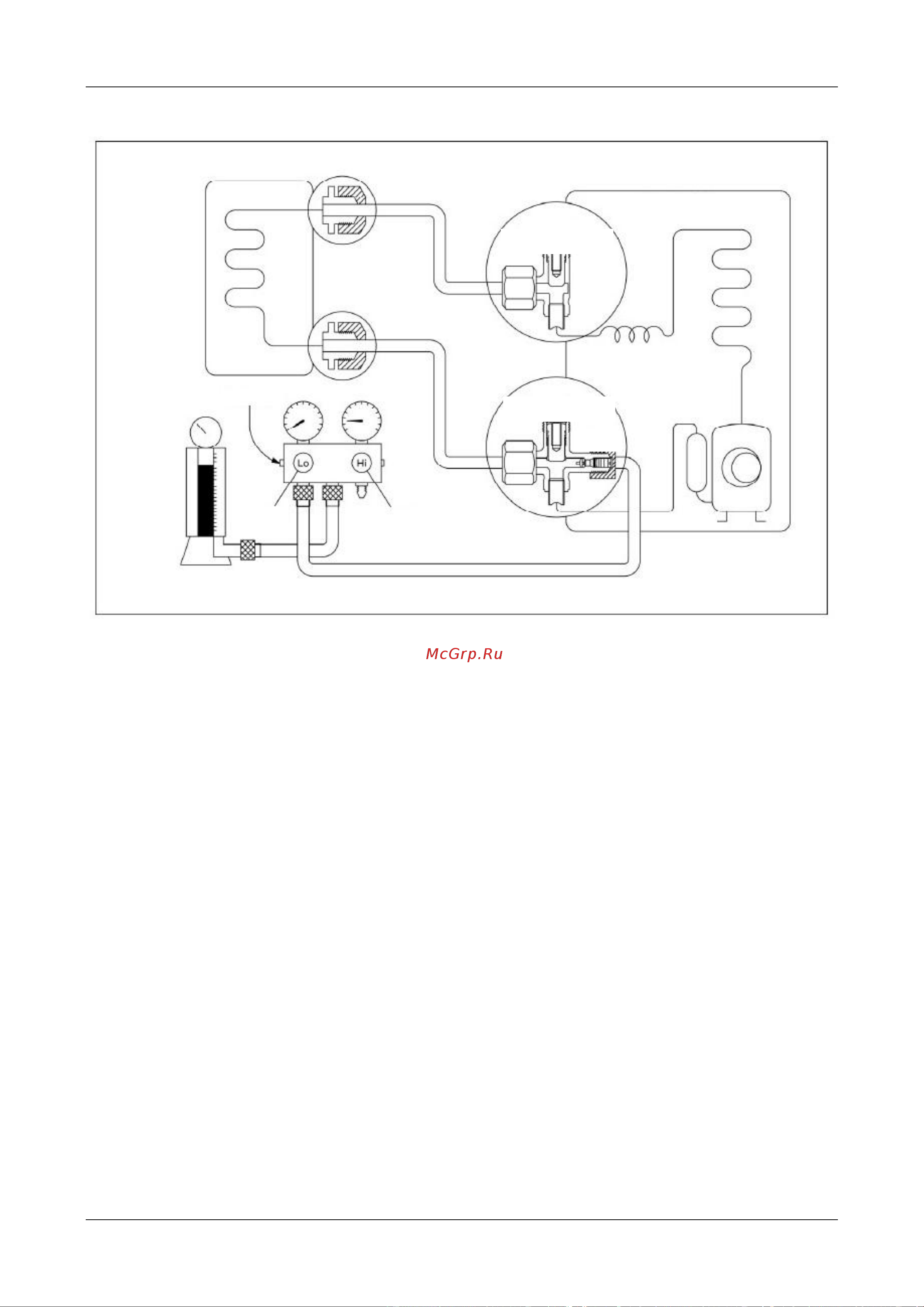

2. Заправка хладагента
Порядок действий
1) Подсоедините нагнетательный шланг к заправочному баллону, откройте 2-ходовой и
3-ходовой клапаны. Подсоедините нагнетательный шланг, отсоединенный от вакуумного насоса,
к клапану, расположенному в днище баллона. При применении хладагента R410A переверните
баллон вверх дном, чтобы обеспечить зарядку жидким хладагентом.
2) Удалите воздух из нагнетательного шланга.
Откройте клапан в днище баллона и выпустите воздух, нажав на обратный клапан зарядного
комплекта (будьте осторожны – возможен выброс жидкого хладагента).
3) Установите заправочный баллон на электронные весы и запишите его вес.
4) Откройте кран (низкого давления) зарядного комплекта и заправьте систему жидким
хладагентом. Если нельзя сразу заправить систему необходимым количеством хладагента или ее
можно заправлять только небольшими порциями (приблизительно по 150 г за один раз), включите
кондиционер в режиме охлаждения и, при необходимости, подождите 1 минуту и повторите
процедуру заправки.
5) Как только электронные весы покажут, что необходимое количество хладагента заправлено,
немедленно отсоедините нагнетательный шланг от сервисного отверстия 3-ходового клапана.
Электронные
весы
ЗАКРЫТ
(Внутренний блок)
(Жидкостная труба)
Наружный блок
2-ходовой клапан
Открыт
(Газовая труба)
Открыт
3-ходовой клапан
Проверочный клапан
ОТКРЫТ
