ПОРЯДОК УСТАНОВКИ.
Установите ИВЭП в месте, где он защищен от механических повреждений и доступа посторонних
лиц.
Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и
подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

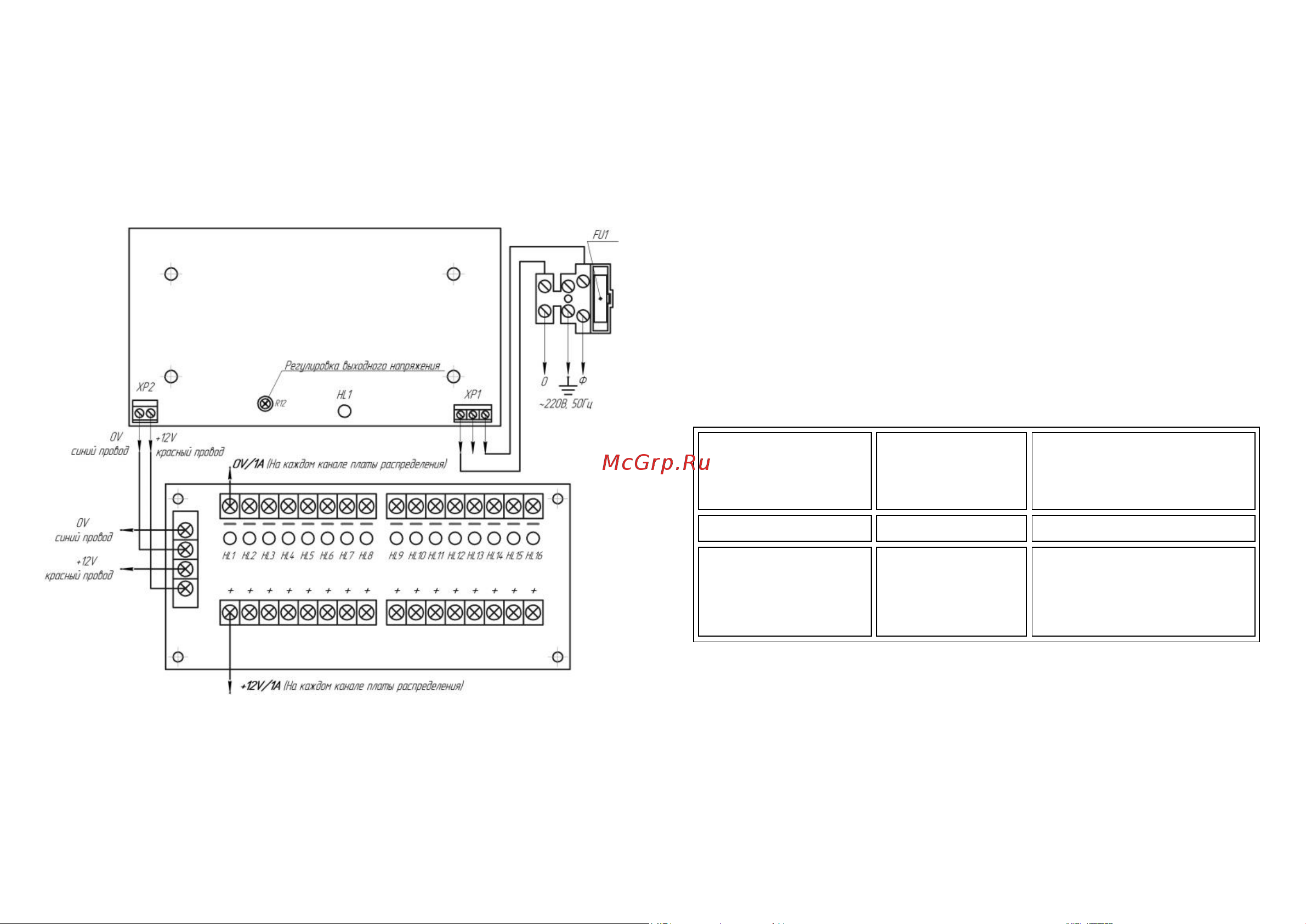

электрических соединений, показанной на рис.1.
Рис.1
ПОДГОТОВКА К РАБОТЕ
Проверьте работоспособность прибора:
- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия
выходного напряжения HL1, свидетельствующий о его работоспособности.
- проверьте соответствие выходного напряжения, при необходимости измените значение
использовав подстроечный резистор, расположенный на печатной плате R12.
На этом проверка закончена.
Подсоедините к клеммам ИВЭП необходимые потребители энергии.
Проверьте правильность монтажа. Закройте крышку прибора и опломбируйте ее.
Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,
непрерывным светом.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям
«Правил технической эксплуатации электроустановок потребителей» и «Правил техники
безопасности при эксплуатации электроустановок потребителей».
ПРИ ПЕРЕГРУЗКЕ ОДНОГО КАНАЛА ВОЗМОЖНО КРАТКОВРЕМЕННОЕ
ПОНИЖЕНИЕ НАПРЯЖЕНИЯ НА ВЫХОДЕ +12В ДРУГИХ КАНАЛОВ.
ВНИМАНИЕ!
УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ
ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ
ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ
ИЗГОТОВИТЕЛЕМ.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
1. Не светится красный
светодиод
Перегорел сетевой
предохранитель 2А.
Слишком низкое сетевое
напряжение.
Короткое замыкание в
нагрузке
Заменить предохранитель.
Проверить напряжение. Оно не должно
быть ниже 150В. Отключить нагрузку и
устранить неисправность.
2. При включении в сеть
сгорает предохранитель
Неисправен ИВЭП
Отправить ИВЭП на
предприятие – изготовитель для ремонта.
3. При подключении
источника к сети,
выходное напряжение
пульсирует от 0 до
5÷14В с частотой около 1Гц.
Синхронно мигает красный
светодиод
Недопустимо низкое
сетевое напряжение.
Перегрузка по току
Измерить сетевое напряжение питания,
оно не должно быть ниже 150В.
Убедиться в работоспособности ИВЭП
при подключении его к эквиваленту
нагрузки на номинальный ток
(резистор ~ 20 Ом достаточной
мощности).
Содержание
- В случае выхода ивэп из строя в период гарантийного обслуживания его следует вместе с 1
- Г чебоксары ул урукова 19 производственно сервисный центр ооо давикон тел 8352 45 65 45 45 25 42 с указанием наработки ивэп на момент отказа и причины снятия с 1
- Гарантии изготовителя гарантии изготовителя гарантийный срок эксплуатации 5 лет с даты выпуска в течение гарантийного срока эксплуатации предприятие изготовитель производит безвозмездный 1
- Дата выпуска _________________________ дата выпуска _________________________ 1
- Ивэп 1280 v16 ивэп 12100 v16 1
- Источник вторичного электропитания 1
- Настоящим паспортом возвратить по адресу 1
- Ооо давикон 1
- Ремонт или замену ивэп 1
- Свидетельство о приемке и упаковке свидетельство о приемке и упаковке источник импульсный вторичного электропитания ивэп 1280 v16 ивэп 12100 v16 1
- Соответствует требованиям технических условий аргп 35520 03ту признан годным к эксплуатации и упакован согласно требованиям технической документации 1
- Технический паспорт 1
- Технического обслуживания источника должен состоять из электриков прошедших специальную подготовку и иметь разряд не ниже третьего 1
- Техническое обслуживание техническое обслуживание должно производиться потребителем персонал необходимый для 1
- Эксплуатации 1
- Внимание внимание установку снятие предохранителя и ремонт ивэп производить при 2
- Возможные неисправности и методы их устранения возможные неисправности и методы их устранения 2
- Выходного напряжения hl1 свидетельствующий о его работоспособности 2
- Использовав подстроечный резистор расположенный на печатной плате r12 2
- Лиц 2
- На этом проверка закончена 2
- Непрерывным светом 2
- Отключенном сетевом напряжении запрещается устанавливать перемычки и плавкие вставки номиналов не предусмотренных изготовителем 2
- Подайте сетевое напряжение 220в 50гц при этом должен загореться индикатор наличия 2
- Подготовка к работе проверьте работоспособность прибора 2
- Подключите к нему соблюдая полярность цепи питания приборов в соответствии со схемой электрических соединений показанной на рис 2
- Подсоедините к клеммам ивэп необходимые потребители энергии проверьте правильность монтажа закройте крышку прибора и опломбируйте ее подайте сетевое напряжение индикатор наличия выходного напряжения должен гореть ровным 2
- Понижение напряжения на выходе 12в других каналов 2
- Порядок установки установите ивэп в месте где он защищен от механических повреждений и доступа посторонних 2
- Правил технической эксплуатации электроустановок потребителей и правил техники безопасности при эксплуатации электроустановок потребителей 2
- При при перегрузке одного канала возможно кратковременное 2
- Проверьте соответствие выходного напряжения при необходимости измените значение 2
- Произведите монтаж линий соединяющих ивэп с источником сетевого напряжения и 2
- Указания мер безопасности указания мер безопасности меры безопасности при установке и эксплуатации ивэп должны соответствовать требованиям 2
