УСТРОЙСТВО ЗАМКА

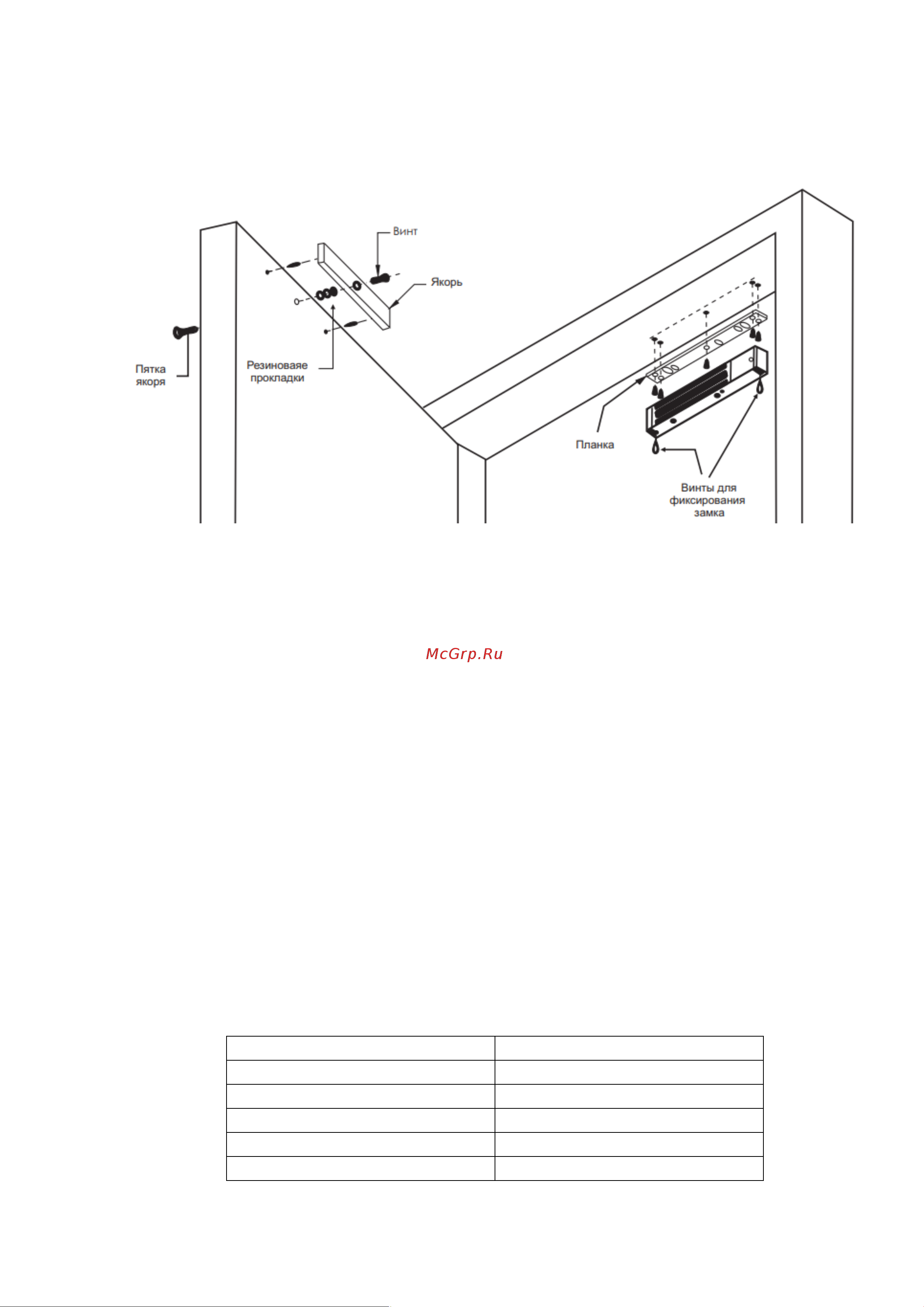

Внешний вид и устройство электромагнитного замка представлено на рис. 1.

Рисунок 1.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ

 Для дистанционного открывания замка необходимо подключить замок к плате или к

контроллеру управления замком.

 Контроллер (плата управления) размещается вне корпуса замка. При установке и

подключении контроллера (платы управления) необходимо следовать инструкции на

соответствующее изделие.

 Подключение замка к проводам управления:

— соедините пайкой или при помощи клеммника (в комплект замка не входит) провода

управления с проводами обмотки замка;

— обеспечьте надежный электрический контакт. Во избежание короткого замыкания

изолируйте места пайки;

 — обратите внимание: питание замка (в зависимости от выбранного режима)

осуществляется напряжением 12В или 24В постоянного тока;

 — проведите пробное включение замка, удостоверьтесь в работоспособности замка;

КОМПЛЕКТ ПОСТАВКИ

Комплект поставки электромагнитного замка должен соответствовать перечню, указанному

в табл. 2.

Таблица 2.

Наименование

Количество

Электромагнитный замок

Якорь

Крепёжный комплект

Инструкция

Планка
