Источник питания имеет на передней панели световые индикаторы:

- «220В» «HL1» индицирует наличие сетевого напряжения красным цветом. Индикатор не

горит при отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке

или коротком замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение

на выходе. Если неисправность, вызвавшая перегрузку, устранена – напряжение на выходе

возвращается к исходному значению, снова подключается аккумулятор;

- «Вых +12В» «HL2» - индикатор зелёного цвета, индицирует наличие выходного

напряжения. Горит ровным светом при наличии выходного напряжения +12В во время питания

источника от сети переменного тока или от АКБ, гаснет при перегрузке по току или коротком

замыкании в цепи нагрузки, а также при отсутствии АКБ или пропадании сети переменного тока

220В;

Допускается продолжительное время нахождения источника питания в режиме короткого

замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не

превышает нескольких Вт.

Категорически запрещается переполюсовка клемм АКБ.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого

напряжения или, при его отсутствии – вручную при подключении аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,7А.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков,

механических повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

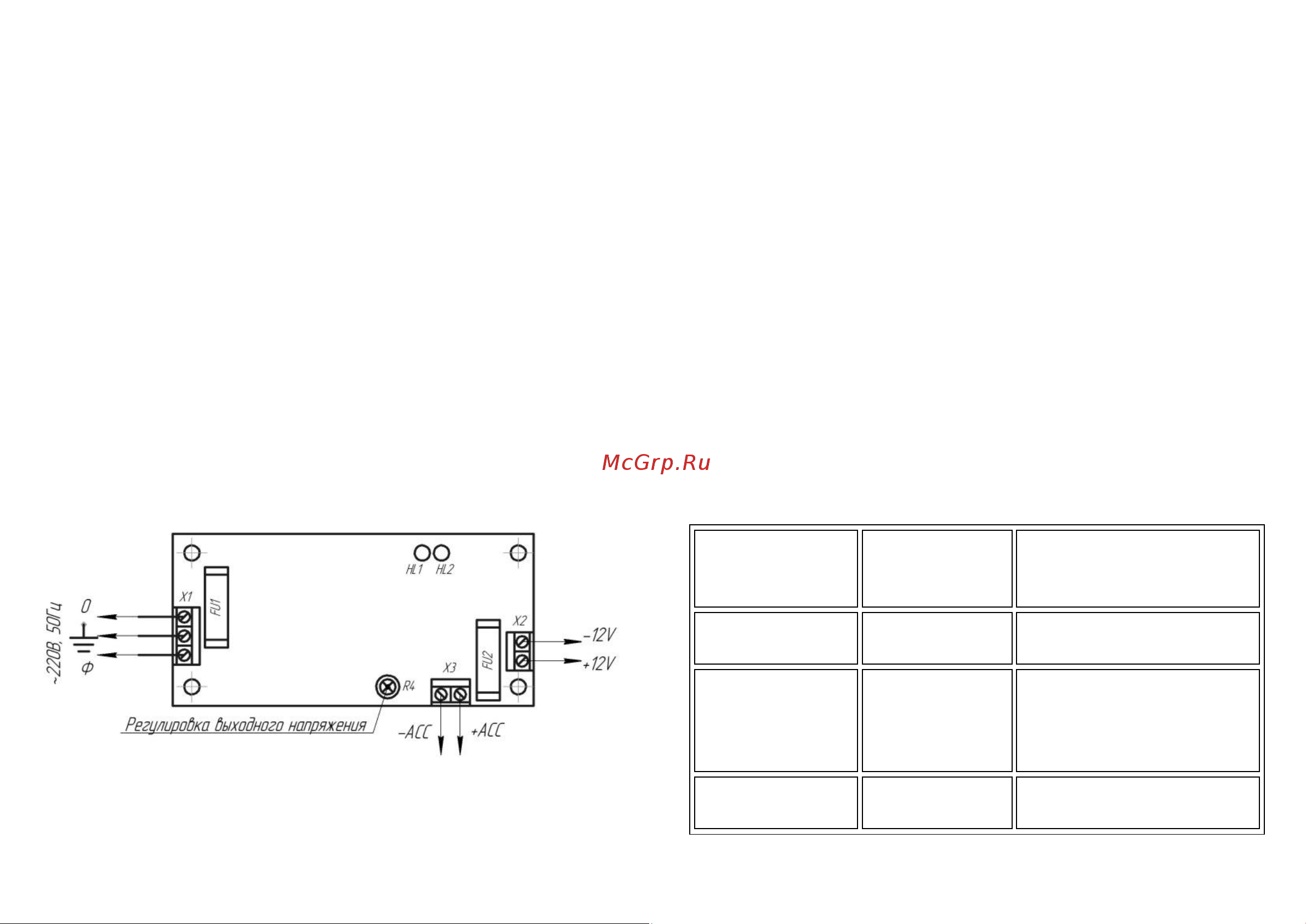

электрических соединений, показанной на рис.1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В,

целесообразно отключить аккумулятор, сняв клемму «+».

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В»,

«Вых +12В» и «АКБ», свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8±0,3В.

-подключите АКБ, соблюдая полярность;

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикаторы «Вых

+12В» и «АКБ» будут продолжать светиться, что свидетельствует о переходе прибора на резервное

питание.

На этом проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Два индикатора должны гореть

ровным, непрерывным светом.

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать

требованиям «Правил технической эксплуатации электроустановок потребителей» и «Правил

техники безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР

ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ,

НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО

АККУМУЛЯТОРОМ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод «220В»

Перегорел сетевой

предохранитель 2А.

Слишком низкое или

слишком высокое

сетевое напряжение.

Заменить предохранитель

Проверить напряжение. Оно не должно

быть выше 290В и ниже 100В

2. При включении в сеть

сгорает предохранитель

Короткое замыкание

защитного варистора.

Неисправен ИВЭПР

Заменить варистор (PVR7D471K)

Отправить ИВЭПР на

предприятие – изготовитель для ремонта.

3. При подключении

источника к сети,

выходное напряжение

пульсирует от 0 до

5÷14В с частотой

около 1Гц. Синхронно

мигает красный светодиод

«220В»

Короткое замыкание в

нагрузке, перегрузка

по току или

недопустимо

низкое сетевое

напряжение.

Измерить сетевое напряжение питания,

оно не должно быть ниже 150В.

Убедиться в работоспособности ИВЭПР

при подключении его к эквиваленту

нагрузки на номинальный ток

(резистор ~ 3 Ом достаточной мощности).

4. При подключении

аккумулятора не светится

зеленый светодиод «АКБ,

Вых +12В»

Перегорел

предохранитель FU2

- 2А для ИВЭПР-1220

- 3А для ИВЭПР-1230

Заменить предохранитель.
