4 electrolux
кондиционеры 5
• Не располагайте пульт дистанционного
управления в местах прямого попадания
солнечных лучей.
• Пульт дистанционного управления дол-
жен находиться на расстоянии не менее
1 м от аудио и телеаппаратуры.
• Нажатие неупомянутых кнопок не влияет
на работу блока в нормальном режиме.
Описание кнопок пульта дистанционного
управления
Описание кнопок пульта, не используемых для
данного кондиционера, опускается.
1 КНОПКА 1/0
Прибор включается или выключается к источ-
нику питания при нажатии этой кнопки.
2 КНОПКА MODE (РЕЖИМ)
Нажмите эту кнопку для выбора режима
работы:
3 КНОПКА FAN (ВЕНТИЛЯТОР)
Используется для выбора скорости венти-
лятора: авто, низкая, средняя, высокая.
4 КНОПКИ TEMP (ТЕМПЕРАТУРА)
Температура увеличивается на 1°C при
однократном нажатии кнопку
и
уменьшается на 1°C при однократном
кондиционера чистите воздушный фильтр
раз в две недели.
• Следите, чтобы воздухозаборные и возду-
ховыпускные решетки внутреннего и наруж-
ного блоков не были загорожены посторон-
ними предметами.
Правила безопасной эксплуатации
• Во избежание поражения электрическим
током и пожара не лейте воду или другую
жидкость и не допускайте попадания брызг
на внутренний блок и пульт дистанционного
управления.
• Во избежание пожара не храните легко-
воспламеняющиеся материалы (клеи, лаки,
бензин) рядом кондиционером.
• Во избежание травм и повреждения кон-
диционера не касайтесь воздухозаборных
и воздуховыпускных решеток при работе
направляющей заслонки.
• Не просовывайте пальцы и посторон-
ние предметы через воздухозаборную и
воздуховыпускную решетки. Это может
привести к травме от вращающегося вен-
тилятора.
• Во избежание травм не снимайте кожух с
вентилятора наружного блока.
• Не включайте и не отключайте кондицио-
нер сетевым выключателем. Используйте
для этого кнопку 0/1 на пульте дистанци-
онного управления.
• Не позволяйте детям играть с кондицио-
нером.
• Не пытайтесь самостоятельно отремонти-
ровать кондиционер. Обратитесь к квали-
фицированному специалисту.
• Заземление обеспечивает безопасность
при проведении ремонта и чистки конди-
ционера. Тем не менее при проведении
любых работ рекомендуется отключать
его от сети электропитания выключате-
лем.
Внимание!
Перед началом эксплуатации кондиционе-
ра внимательно изучите данную инструк-
цию.
Кондиционер предназначен для поддержа-
ния комфортных условий в помещении.
Используйте его только по прямому назна-
чению в соответствии с требованиями дан-
ной инструкции.
Требования при эксплуатации
Температурный диапазон эксплуатации
• Убедитесь, что кондиционер подключен к
сети электропитания в соответствии с тре-
бованиями настоящего руководства.
• Не используйте кондиционер не по его
прямому назначению (сушка одежды,
замораживание продуктов и т.п.).
• Не допускайте детей для работы с конди-
ционером.
• Не загромождайте отверстия входа и
выхода воздуха блоков.
• Не эксплуатируйте кондиционер, если
помещение задымлено, а так же если в
воздухе помещения большое содержание
пыли, ядовитых веществ, кислотных или
щелочных паров.
Внимание!
Эксплуатация кондиционера с нарушением
указанных выше условий может привести к
выходу его из строя.
Устройство кондиционера
Кондиционер состоит из внутреннего и
наружного блоков, соединенных трубоп-
роводами. Управление кондиционером
осуществляется с пульта дистанционного
управления или с панели управления и инди-
кации внутреннего блока.
6
5
2
1
3
4
7

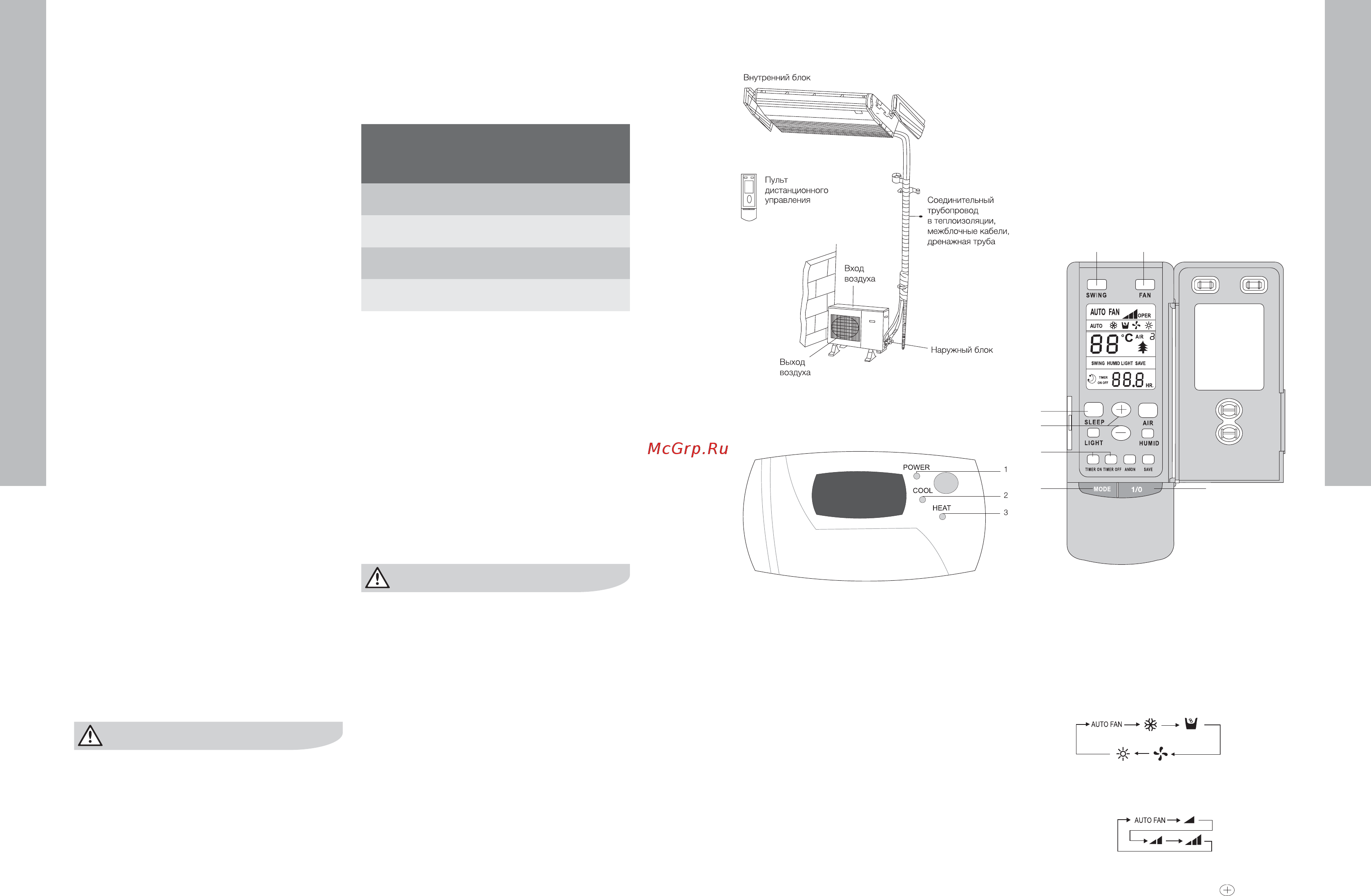

Панель индикации на внутреннем
блоке
1 Индикатор работы POWER горит при вкл/
выкл системы питания; гаснет или мигает
при срабатывании защитной системы.
2 Индикатор работы в режиме ОХЛАЖДЕ-
НИЯ COOL – горит при работе в режиме
охлаждения COOL.
3 Индикатор работы в режиме ОБОГРЕ-
