Примечания:

1. При подключении электрозамков к выходам KEY1/2 учитывайте, что это импульсный выход, при

нажатии кнопки открывания замка, через этот выход происходит разряд конденсатора 4000 мкФ х

12 В.

2. Для подключения электрозамков через вызывную панель требуется блок питания. Для

электромеханических замков, вместо блока питания можно использовать модуль управления QM-

EPS. Это позволит создать выход типа KEY, но размещенный вблизи вызывной панели (замка).

6. Установка

1. Рекомендации по подключению:

 Расстояние между монитором и вызывной панелью менее 30 метров – коаксиальный кабель РК 75-2-

13 (или аналог) для передачи видео и слаботочный кабель 2 х 0,5 кв.мм (или комбинированный кабель

РК-75-3 + 3*0,5 кв.мм)

 Расстояние между монитором и вызывной панелью более 30 метров, но не более 100 м –

коаксиальный кабель RG6 для видео и экранированный кабель 2 х 0,75 кв.мм или комбинированный

кабель РК-75-3 + 3*0,75 кв.мм (рекомендуется).

 В случае подключения замка к монитору следует предусмотреть отдельный кабель с сечением

проводов, рассчитываемым исходя из тока потребления замка и длины кабеля.

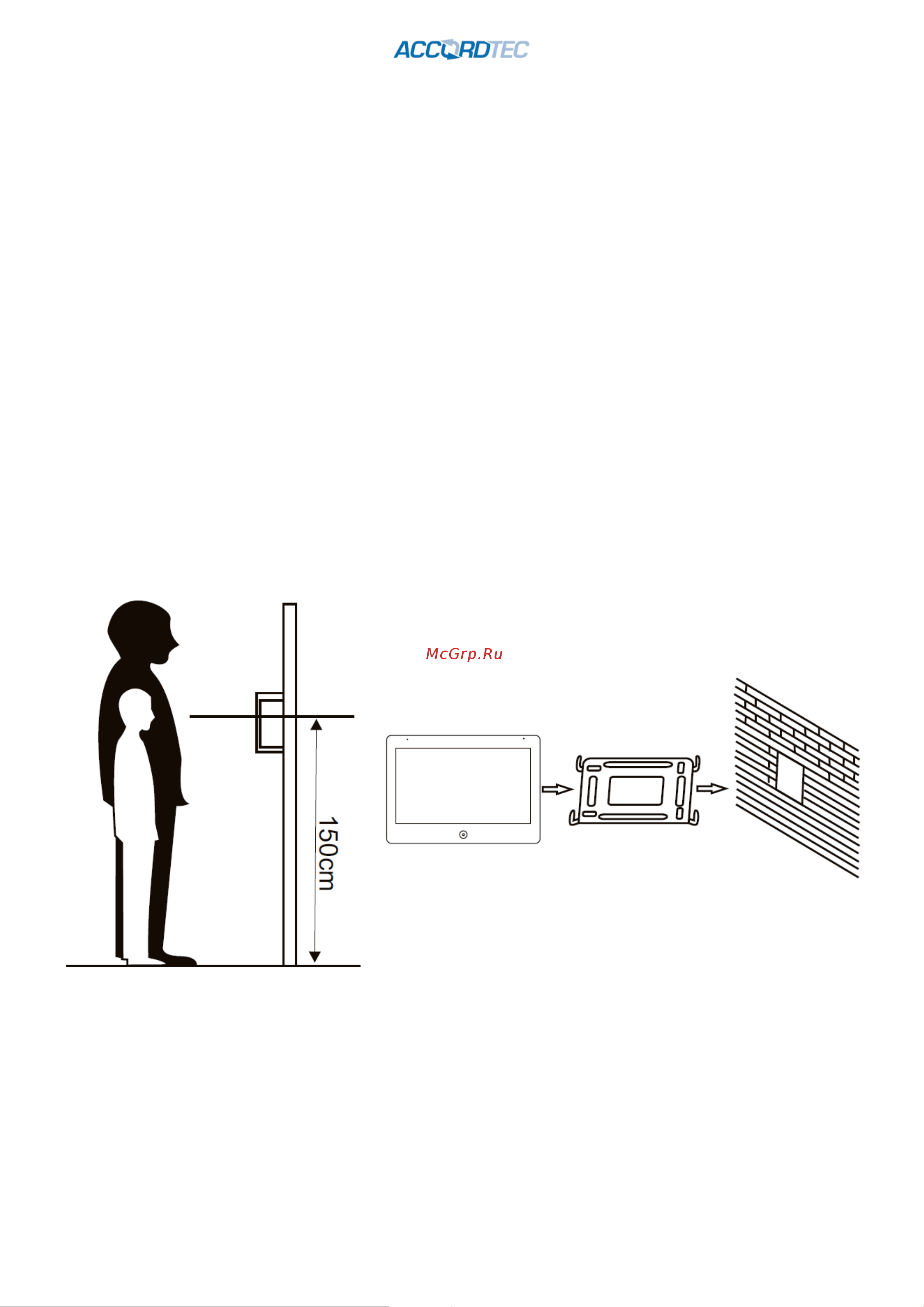

2. Определите место установки монитора:

- Рекомендуемая высота установки монитора: 1,5 – 1,6 метра.

3. Не подключайте питание до окончания выполнения подключений.

4. Снимите кронштейн с монитора.

5. Установите кронштейн монитора на стену.

6. Подключите кабели, согласно приведенной ранее схеме.

7. Закрепите монитор на кронштейне.

8. Включите питание монитора, после его установки и выполнения всех подключений.
