Neola Inverter DM13-01.01.12
32 Технический каталог
2-ходовой и 3-ходовой клапаны. Подсоедините нагнетательный шланг к клапану в днище
баллона. При применении хладагента R410A переверните баллон вверх дном, чтобы
обеспечить зарядку жидким хладагентом.
2) Удалите воздух из нагнетательного шланга.
Откройте клапан в днище баллона и выпустите воздух, нажав на обратный клапан зарядного
комплекта (будьте осторожны – возможен выброс жидкого хладагента).
3)
Установите заправочный баллон на электронные весы и запишите его вес.
4) Переведите кондиционер в режим охлаждения.
5) Откройте клапан (низкого давления) зарядного комплекта и заправьте систему жидким
хладагентом.
6) Как только электронные весы покажут нужный вес (см. показания манометра и давление на
стороне низкого давления), немедленно отсоедините нагнетательный шланг от сервисного
отверстия 3-
ходового клапана, и перед отсоединением шланга выключите кондиционер.
7) Установите колпачки штоков клапанов и сервисного отверстия.
Затяните колпачок сервисного отверстия динамометрическим ключом моментом 18 Н·м.
Убедитесь в отсутствии утечек газа.

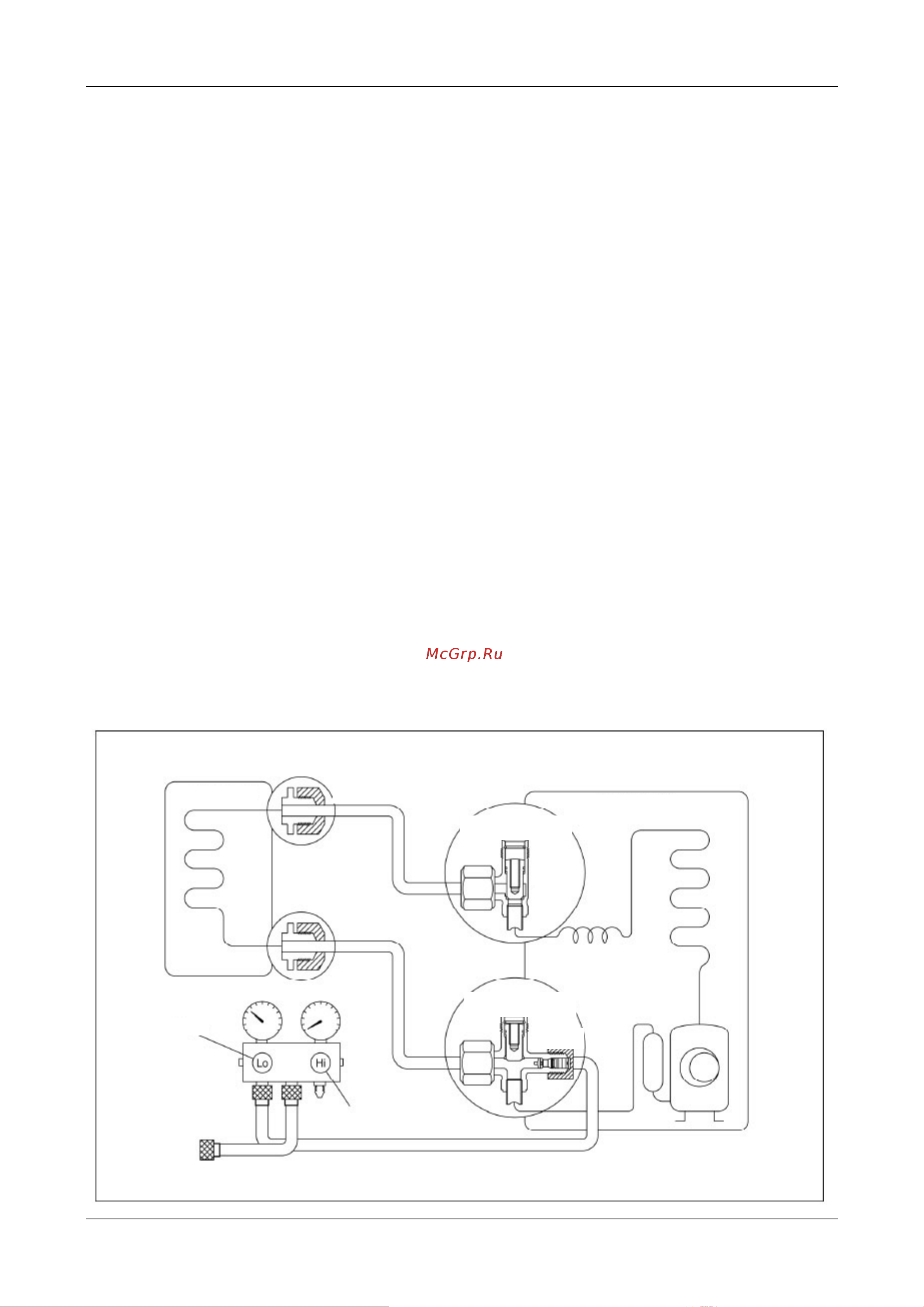

8.6 Действия в случае ремонта внутреннего блока
1. Сбор хладагента в наружном блоке
ЗАКРЫТ
ЗАКРЫТ
(Внутренний блок)
(Жидкостная труба)
Наружный блок
2-ходовой клапан
Закрыт
(Газовая труба)
Открыт
3-ходовой клапан
Проверочный клапан
