[ 11 ]
1.4.3 Стабилизаторы Штиль IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500
1
2
3
4

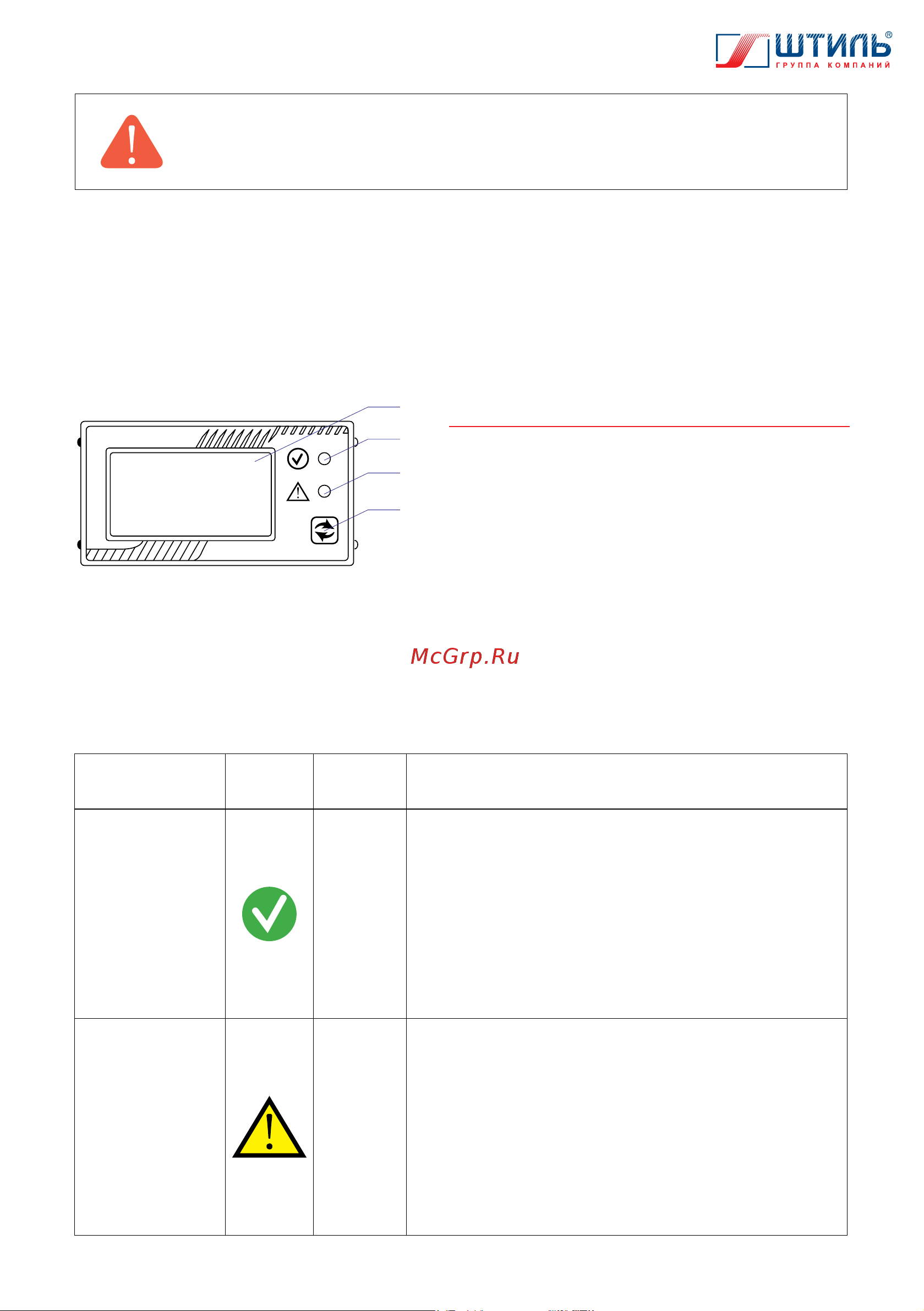

Рисунок 6. Индикация стабилизаторов Штиль
IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500
1 - ЖК-дисплей;
2 - светодиодный индикатор «Норма»;
3 - светодиодный индикатор «Авария»;
4 - кнопка для выбора отображаемой
на дисплее информации. У моделей
IS2500, IS3000, IS3500 служит также для
изменения выходного напряжения.
Цвет и функциональное назначение показанных на рисунке 6 (поз. 2, 3) светодиодных индика-
торов приведены в таблице 4. Внешний вид ЖК-дисплея представлен на рисунке 7.
Модели IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500 имеют индикацию, включающую в себя
расположенные на передней панели ЖК-дисплей с кнопкой управления для выбора отобража-
емой информации и два светодиодных индикатора (рисунок 6).
Таблица 4. Светодиодные индикаторы стабилизаторов Штиль IS1000, IS1500, IS2000, IS2500,
IS3000 и IS3500
Наименование
индикатора
Символ Цвет Назначение
ВНИМАНИЕ! При длительном свечении любого красного светодиодного
индикатора выходное напряжение отключено – электроснабжение нагрузки
не осуществляется.
«Норма» Зелёный
Светится в штатном режиме работы при наличии на выходе
устройства (в розетке и выводах «Выход N-L») стабилизиро-
ванного напряжения заданного уровня.
Мигает:
• в случае перехода на байпас, при подаче сетевого
напряжения на выход устройства (в розетку и выводы
«Выход N-L») в обход преобразователя;
• в момент применения пользовательской настройки вы-
ходного напряжения (только для IS2500, IS3000, IS3500,
порядок изменения выходного напряжения данных
моделей – пункт 3.4)
«Авария»
Красный
Светится:
• при перегреве и перегрузке (на ЖК-дисплее появятся
соответствующая информация);
• при отключении входной сети;
• при выходе из строя одного из внутренних элементов
изделия;
• при коротком замыкании и низком импендансе нагрузки;
• в момент применения пользовательской настройки вы-
ходного напряжения (только для IS2500, IS3000, IS3500,
порядок изменения выходного напряжения данных
моделей – пункт 3.4)
