[ 21 ]

PE L

Вход Выход

N N

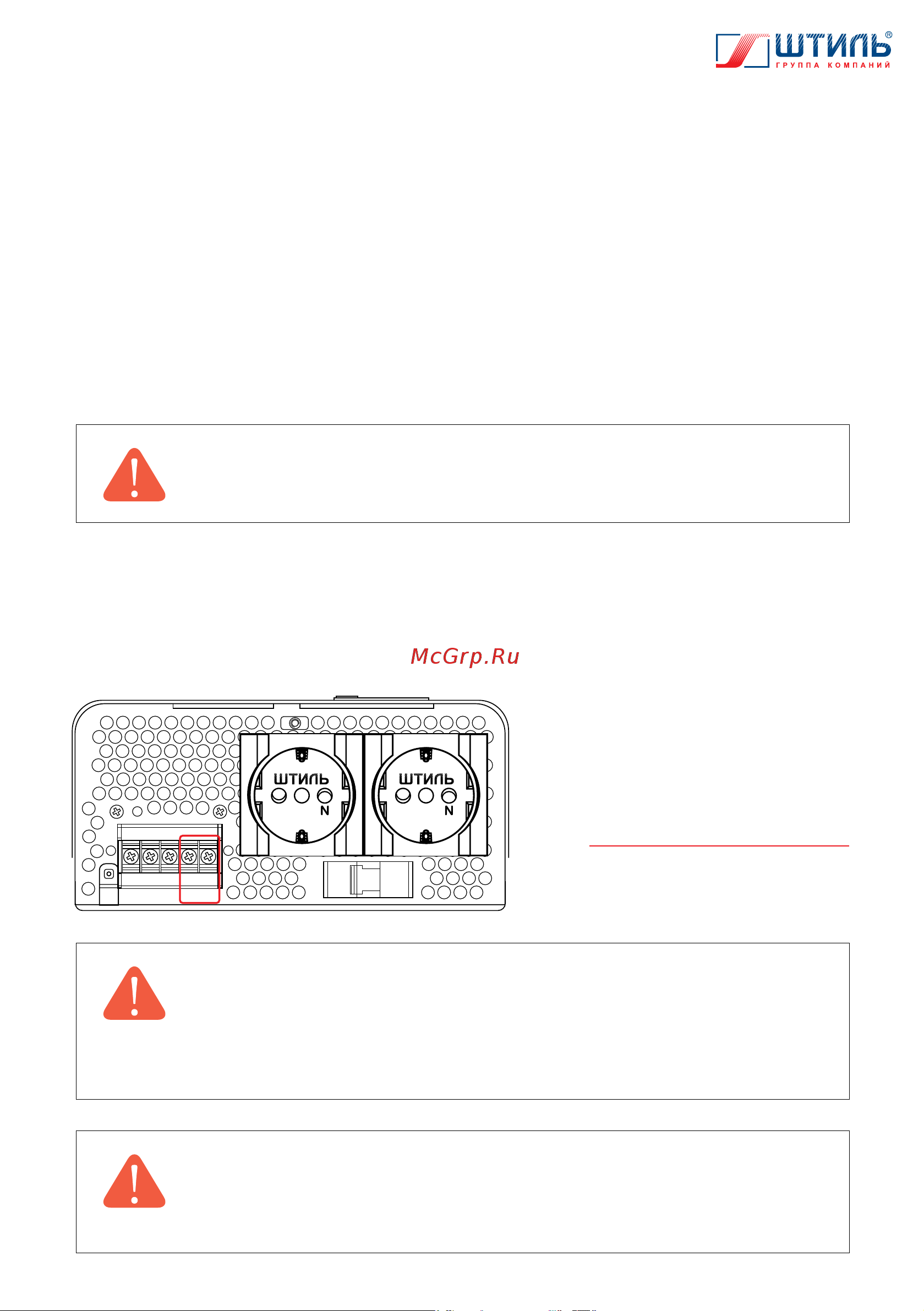

Рисунок 15. Стабилизаторы

Штиль IS2500, IS3000 и IS3500.

Выводы «Выход N-L»

Если подключаемая к выводам «Выход N-L» нагрузка имеет проводник заземления, который

невозможно смонтировать на общий заземляющий проводник сети переменного тока, а так-

же при отсутствии у сети переменного тока общего заземляющего проводника, следует под-

ключить заземляющий проводник нагрузки на контакт «РЕ» вывода стабилизатора (вместе с

заземляющим проводником питающей стабилизатор сети).

8. Дождаться полного отключения стабилизатора (погаснут все светодиодные индикаторы),

после чего, в зависимости от способа подключения стабилизатора, извлечь кабель с вил-

кой из сетевой розетки или отключить напряжение входной сети переменного тока (при

подключении стабилизатора с помощью выводов «Вход PE-L-N» или с помощью сетевого

кабеля и выводов входной сети).

9. Убедившись в отсутствии напряжения на выходе стабилизатора, подключить нагрузку. Под-

ключение нагрузки осуществляется у моделей IS350, IS550, IS800, IS1000, IS1500 и IS2000

к розетке, у моделей IS2500, IS3000 и IS3500 к розеткам и к выводам «Выход N-L» (рису-

нок 15). Рекомендованное сечение кабеля для подключения нагрузки к выводам «Выход

N-L» – 2,5 мм

10. Перевести автоматический выключатель в положение ON («I»), при необходимости предва-

рительно включив напряжение входной сети переменного тока.

11. Проконтролировать величину нагрузки на стабилизатор. При отсутствии перегрузки устрой-

ство готово к эксплуатации.

ВНИМАНИЕ! Подключение нагрузки к выводам «Выход N-L» производится

строго в соответствии с маркировкой: L – фазный проводник, N – нейтральный

проводник.

ВНИМАНИЕ! При подключении газового котла к стабилизатору необхо-

димо строго соблюдать фазность подключения! Если после подключения

к стабилизатору газовый котел не запускается, необходимо перевернуть

вилку котла в розетке стабилизатора.

ВНИМАНИЕ! Общая потребляемая мощность нагрузок, подключаемых к ста-

билизатору, не должна превышать номинальную выходную мощность устрой-

ства (таблица 5). Обратите особое внимание на изменение выходной мощно-

сти стабилизатора при изменении значения входного напряжения (рисунок

10), а также на наличие пусковых токов у подключаемого к стабилизатору

оборудования.
