При кратковременном нажатии кнопки на ЖК-дисплее вместо значения выходного

напряжения отображается потребляемая нагрузкой мощность (в вольтамперах – ВА или кило-

вольтамперах – кВА), при ещё одном нажатии – внутренняя температура прибора (в градусах

Цельсия –

С).

При удержании кнопки

ЖК-дисплей переходит в режим журнала ошибок (рисунок 8).

Данный режим предназначен для квалифицированного персонала, проводящего сервисное

обслуживание изделия.

При кратковременном нажатии кнопки

ЖК-дисплей из режима журнала ошибок переклю-

чается на отображение версии программного обеспечения (ПО) (рисунок 9), при ещё одном

нажатии – переходит в обычный режим.

Порядок изменения выходного напряжения стабилизаторов IS2500, IS3000, IS3500 с помощью

кнопки

приведен в пункте 3.4.

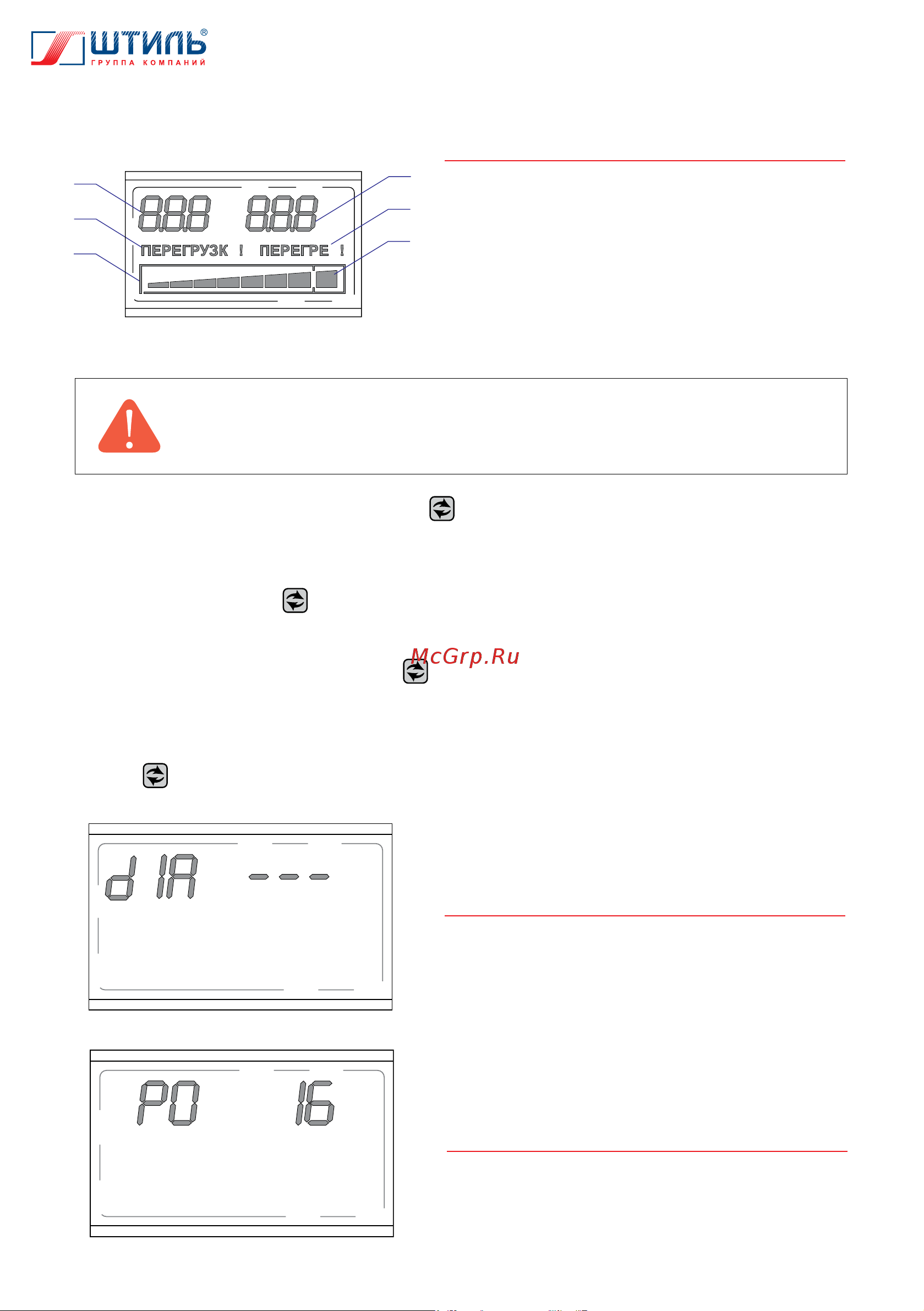

Рисунок 8. ЖК-дисплей в режиме журнала

ошибок

Рисунок 9. Отображение версии ПО

на ЖК-дисплее

ВНИМАНИЕ! После того как загорается показанный на рисунке 7 (поз. 6) сегмент,

сигнализирующий о максимальной нагрузке на стабилизатор, изделие может, в

зависимости от входного напряжения, перейти на байпас или отключиться.

Рисунок 7. ЖК-дисплей стабилизаторов Штиль

IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500

1 - значение входного напряжения (в вольтах – В);

2 - аварийное сообщение «Перегрузка!»;

3 - шкала, отображающая уровень нагрузки на

стабилизатор;

4 - значение выходного напряжения (в вольтах – В);

5 - аварийное сообщение «Перегрев!»;

6 - сегмент, сигнализирующий о максимальной

нагрузке на стабилизатор.
