[ 8 ]
1.2 Комплект поставки
1.3 Принцип работы
Комплект поставки изделия приведен в таблице 1.
Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрями-
тель осуществляет преобразование входного переменного напряжения электросети в стабили-
зированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформи-
рует постоянное напряжение в питающее нагрузку переменное.

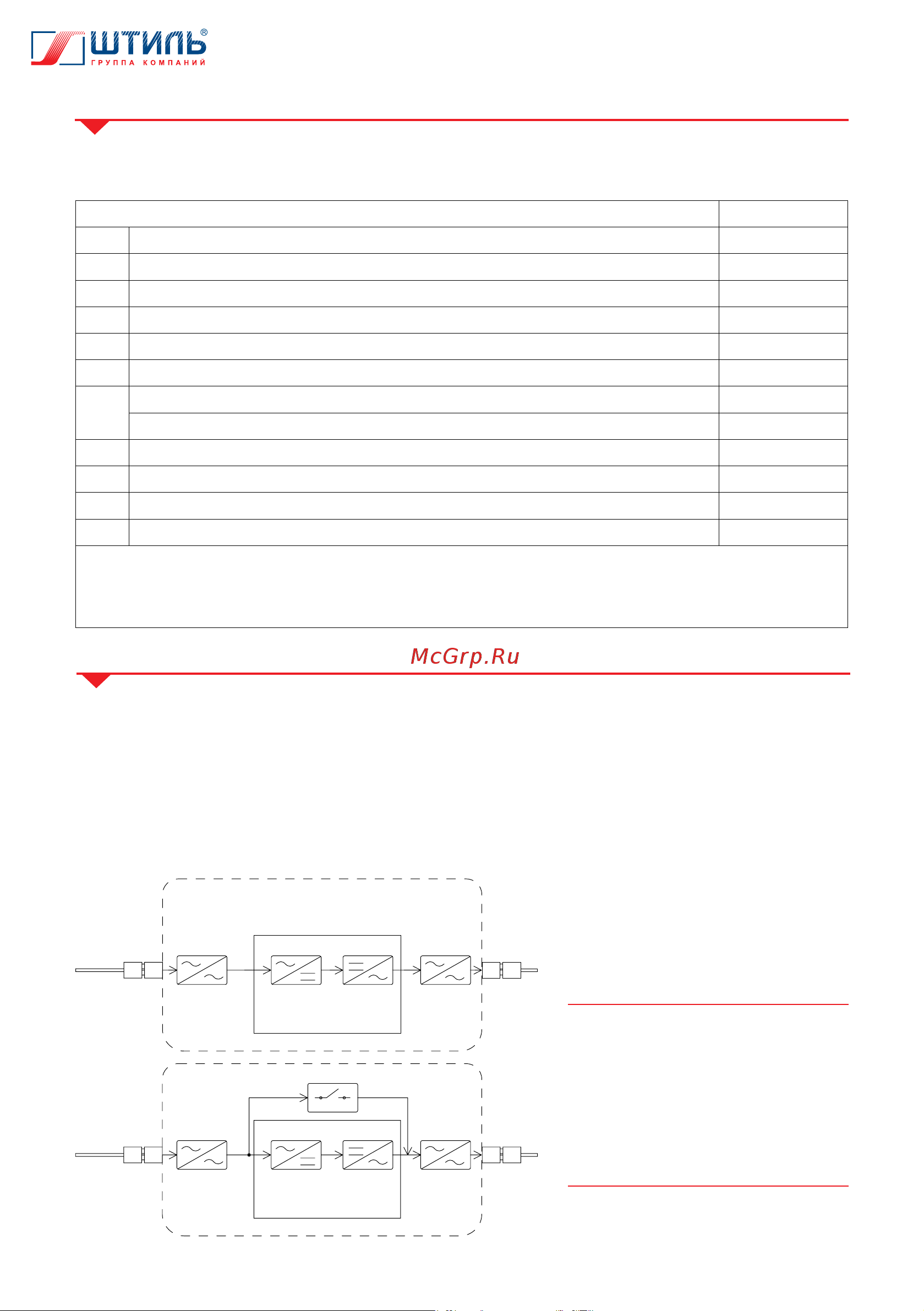

Структурная схема принципа работы стабилизаторов Штиль IS350 и IS550 показана
на рисунке 3а, стабилизаторов Штиль IS800, IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500 –
на рисунке 3б.
Таблица 1. Комплектность изделия
Рисунок 3а. Структурная схема
принципа работы стабилизаторов
Штиль IS350 и IS550
Рисунок 3б. Структурная схема
принципа работы стабилизато-
ров Штиль IS800, IS1000, IS1500,
IS2000, IS2500, IS3000 и IS3500
Сеть
Сетевой фильтр Сетевой фильтр
Нагрузка
Преобразователь
Выпрямитель Инвертор
Сеть
Сетевой фильтр Сетевой фильтр
Нагрузка
Преобразователь
Выпрямитель
Байпас
Инвертор
Наименование Кол-во, шт.
1 Стабилизатор Штиль ISXXХ 1
2 Комплект для крепления изделия на ровную вертикальную поверхность: 1
- дюбель 6х40 2
- шуруп «саморез» 3,5х38
1
2
- шуруп «саморез» 4,2х41
2
2
- кронштейн для крепления (с отверстиями)
3
1
3 Комплект для крепления изделия на ровную горизонтальную поверхность
3
: 1
- ножка приборная резиновая самоклеящаяся 4
4 Руководство по эксплуатации 1
5 Гарантийный талон 1
6 Шаблон для разметки поверхности
4
1
7 Упаковка (картонный короб) 1
1
Для стабилизаторов Штиль IS350, IS550, IS800, IS1000, IS1500 и IS2000.
2
Для стабилизаторов Штиль IS2500, IS3000 и IS3500.
3
Входит только в комплект поставки стабилизаторов Штиль IS2500, IS3000 и IS3500.
4
Не входит в комплект поставки стабилизаторов Штиль IS2500, IS3000 и IS3500.
