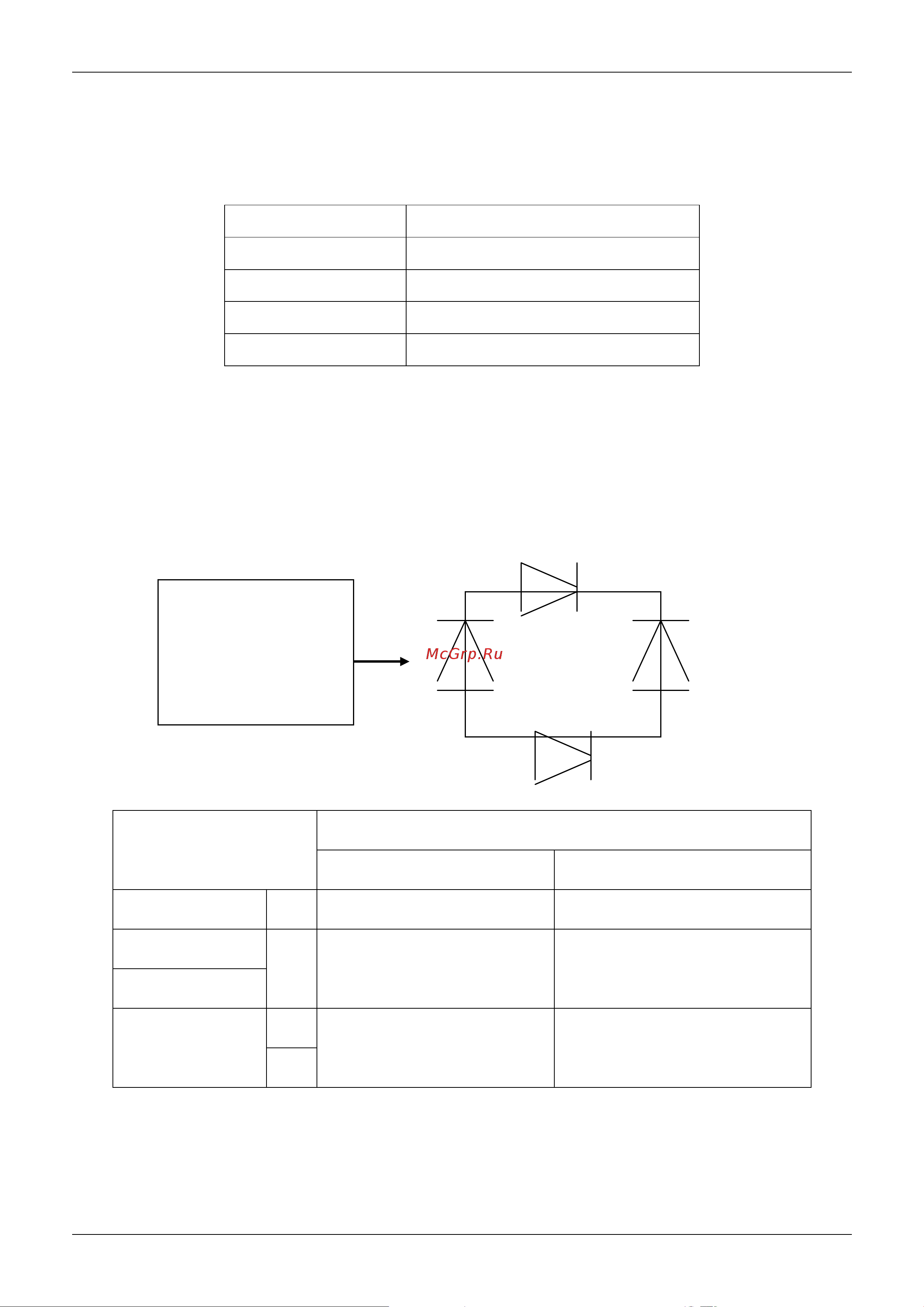

![Midea M2OC-14HRDN1 [49/49] Приложение 2](/views2/1831799/page49/bg31.png)
DM12-01.01.11-01 Технический каталог
Multi DC inverter R410A. Наружные блоки 49
Приложение 2
1. Напряжение. Справочная информация
a) Выпрямитель: вход: 220–230 В (перем. ток), выход: 310 В (пост. ток)
b) Модуль инвертора: 3 фазы – U, V, W
Показания
U–V 60–150 В (перем. ток)
U–W 60–150 В (перем. ток)
V–W 60–150 В (перем. ток)
P–N 310 В (пост. ток)
c) Оптопара PC817, PC851: выходная цепь: < +5 В, входная цепь :< 24 В (перем. ток)
d) Клеммы S и N: напряжение изменяется в диапазоне 0–24 В.
2. Проверьте диодный мост (на электрической схеме обозначен как выпрямитель)
Примечание. При неисправности этого узла светодиод светиться не будет.
Мультиметр Показания
Прямое сопротивление Обратное сопротивление
+ _ ∞ ∞
~
+
~500 Ом ∞
~
- ~ ~500 Ом ∞
~
~ +
- ~
