DM12-01.01.11-01 Технический каталог
Multi DC inverter R410A. Наружные блоки 17

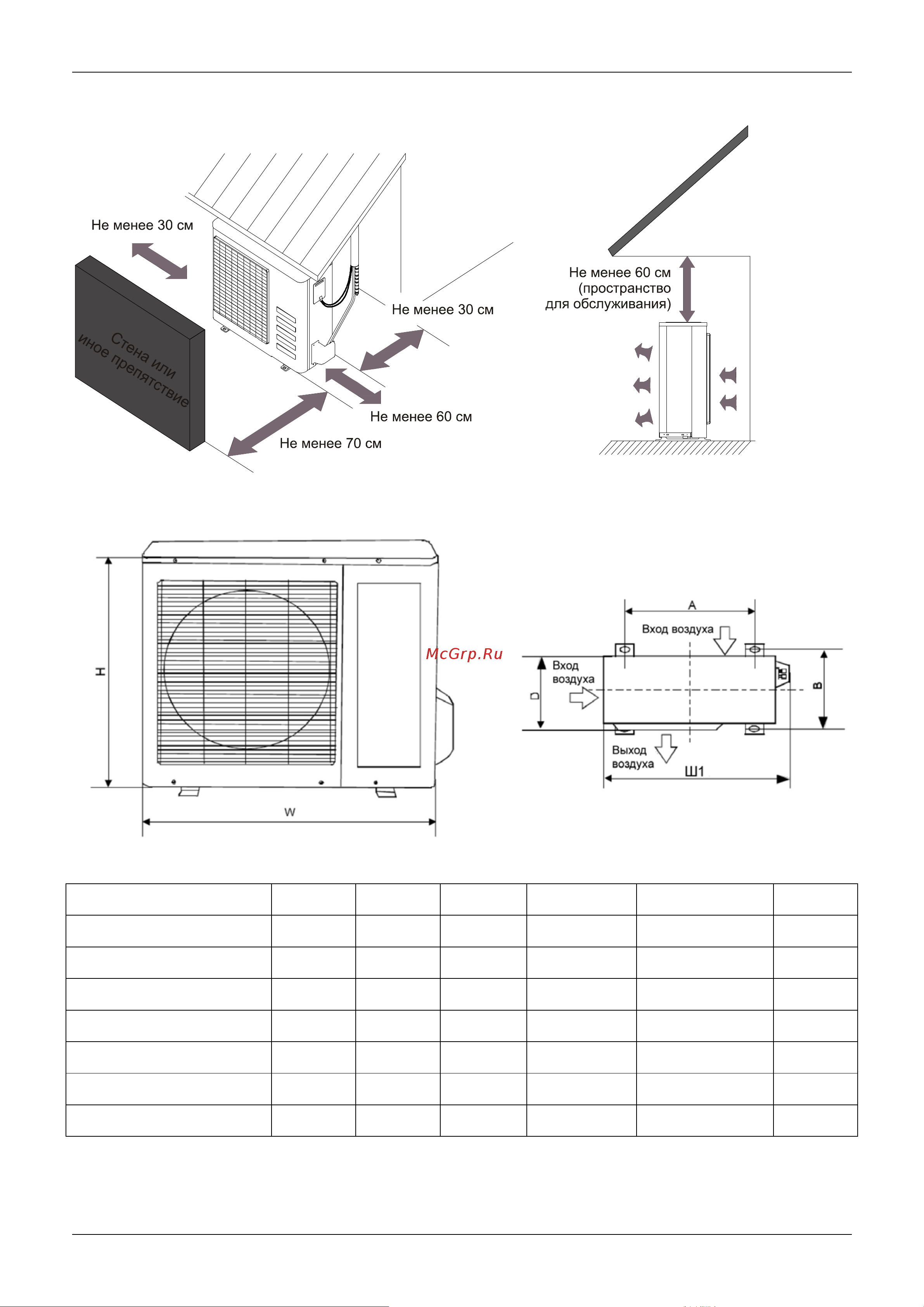

4. Габариты
Модель Ш Г В Ш1 А B
M2OC-14HRDN1 760 285 590 823 530 290
M2OC1-18HRDN1 845 320 700 908 560 335
M3OC1-21HRDN1 845 320 700 908 560 335
M3OC1-27HRDN1 845 320 700 908 560 335
M4OC1-27HRDN1 900 315 860 980 590 333
M4OC-36HRDN1 990 345 965 1075 624 366
M5OA-36HRDN1 990 345 965 1075 624 366
