Oasis Inverter DM12-01.01.10
16 Технический каталог

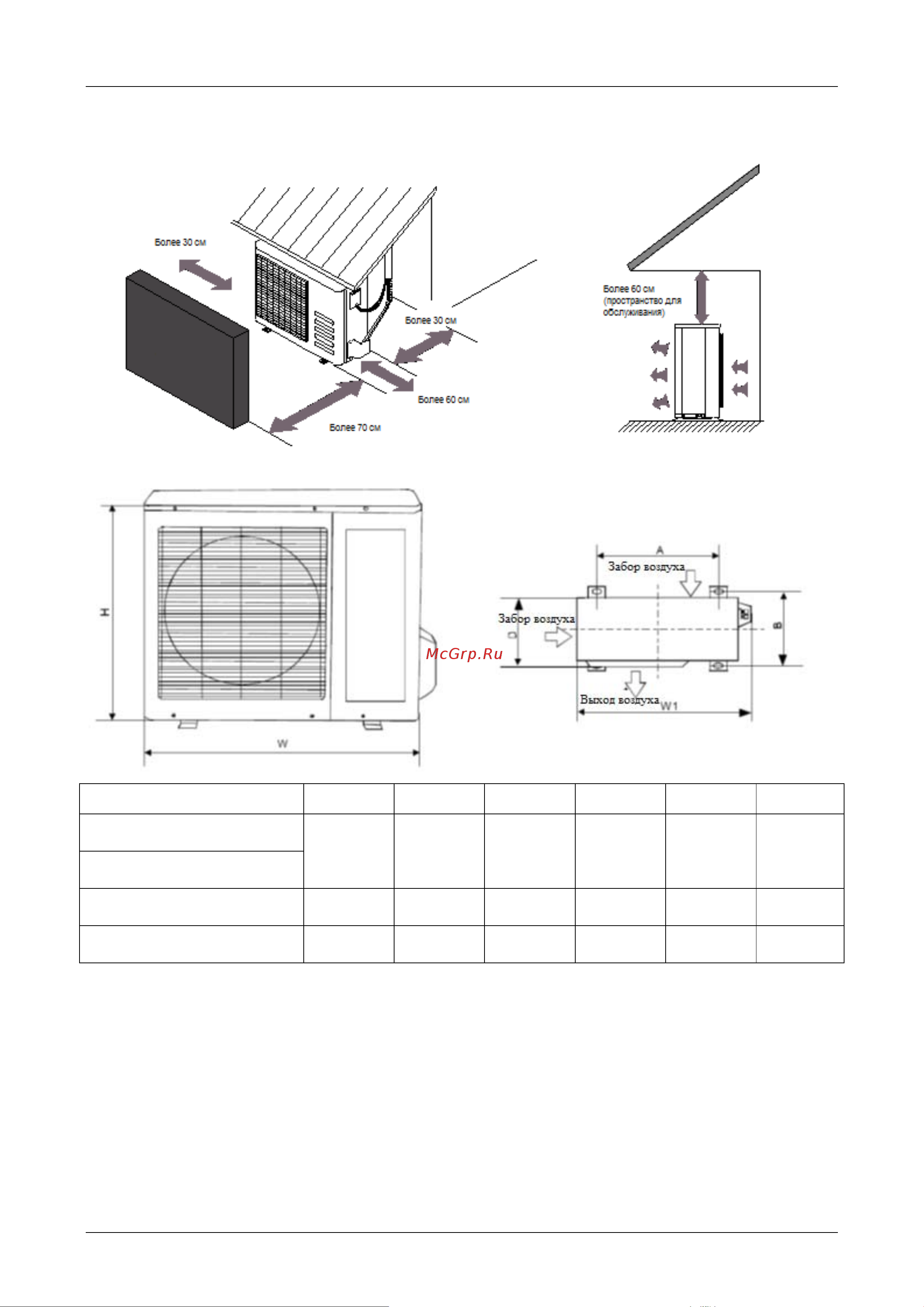

4.2 Наружный блок
Модель W D H W1 A B
MO11MU-09HRDN1
670 265 540 730 481 276
MO11MU-12HRDN1
MO11MU-18HRDN1
760 285 590 823 530 290
MO11MU-24HRDN1
845 320 700 908 560 335
