Accordtec AT-VD433C WH [6/9] Установка

4. Установка

ВАЖНО!

Для питания электрозамка требуется отдельный блок питания. В случае использования

электромеханических замков, вместо блока питания можно использовать модуль управления QM-EPS

Подключайте провода вызывных панелей по назначению, а не по цветовой маркировке. Цветовая

маркировка может быть разной, даже у одного производителя.

Примечание: Если вы подключаете только одну вызывную панель, рекомендуется подключить ее к входу

для панели 1, в противном случае, при включении режима просмотра, видео от панели не будет

отображаться без повторного нажатия кнопки просмотра.

Примечание: В случае необходимости управления воротами используйте контакты SW1 и SW2

дополнительного разъема. При нажатии кнопки открывания ворот на мониторе эти контакты

замыкаются. Их можно подключить к входу блока управления воротами.

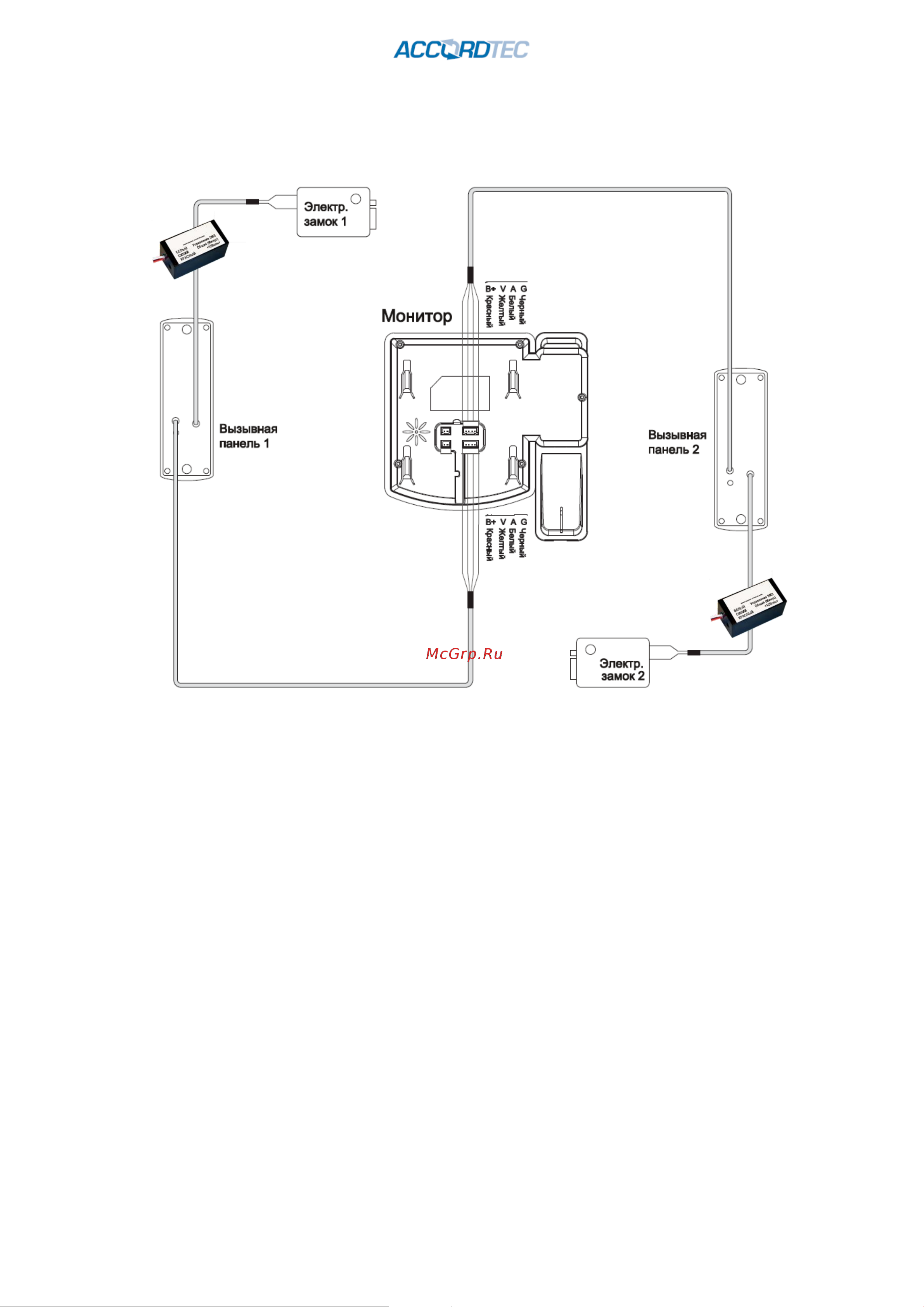

1. Рекомендации по подключению:

 Расстояние между монитором и вызывной панелью менее 30 метров – коаксиальный кабель РК 75-2-

13 (или аналог) для передачи видео и слаботочный кабель 2 х 0,5 кв.мм (или комбинированный кабель

РК-75-3 + 3*0,5 кв.мм)

В+ - питание

А – аудио

V – видео

G – общий провод

(минус питания)
