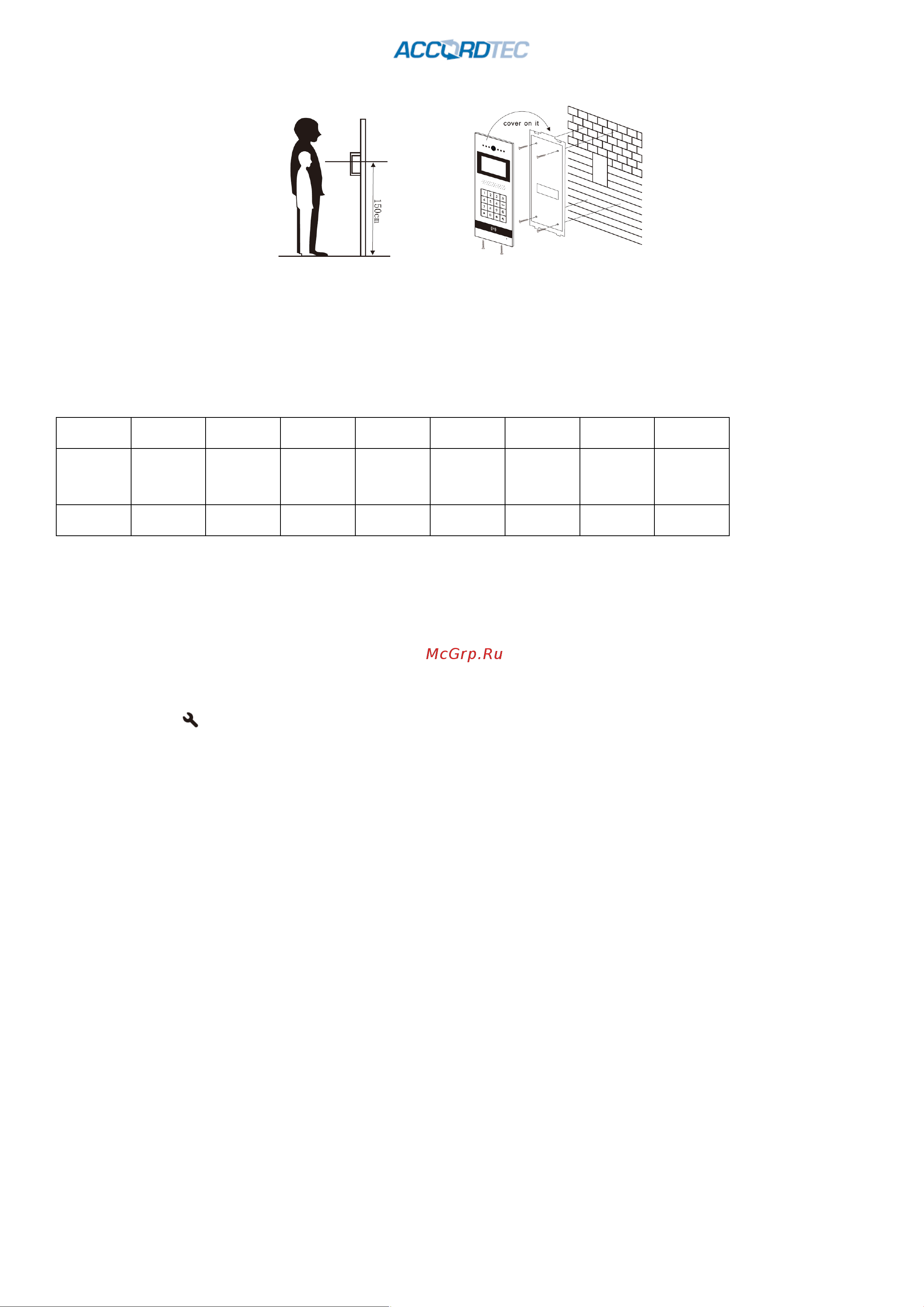

Accordtec AT-VD 600 GR [6/12] Работа с системой

Разъем системной шины

Подключение панели в систему выполняются кабелем стандарта UTP CAT 5E, имеющим цельно медные жилы

с сопротивление не более 9 Ом на 100 метров. Кабель должен быть обжат в разъемы стандарта RJ45, по

стандарту T568B. Максимальная длина сигнальной линии от блока питания или коммутатора вызывных

панелей, до вызывной панели составляет 100 метров.

Назначение проводов в кабеле UTP

Контакт 1 2 3 4 5 6 7 8

Цвет

Белый/

Оранж.

Белый/

Зел.

Синий

Белый/

Синий

Зел.

Белый/

Коричн.

Сигнал Видео + Видео - Аудио + Пит. + Пит. - Аудио - Дата - Дата +

Внимание:

Подключение вызывной панели кабелем, имеющим алюминиевые жилы, не допускается.

Перед включением системы все соединения должны быть проверены LAN тестером.

7. Работа с системой

7.1 Как войти в меню настроек

Нажмите кнопку более чем на 2 секунды, согласно приглашению на дисплее введите пароль для входа в

меню настроек. Заводская установка пароля: 000000.

7.2 Кнопки навигации по меню

Для навигации по меню настроек используйте следующие кнопки:

Нажимайте кнопку «» для перемещения курсора вверх.

Нажимайте кнопку «#» для перемещения курсора вниз.

Нажимайте кнопку «0» для изменения параметра.

Нажимайте кнопку «С» для выхода из меню.

7.3 Просмотр видео с панели

Пользователь может просматривать видео с вызывной панели. Коротко нажмите на мониторе кнопку

просмотра, на дисплее монитора появится изображение. Пользователь может нажать кнопку разговора для

включения аудио и разговаривать через вызывную панель. Во время разговора пользователь может нажать

кнопку открывания замка для открывания электрозамка, подключенного к вызывной панели.

Примечание: Можно просматривать видео только от основной панели (№1) своего подъезда, если в системе

несколько вызывных панелей.

7.4 Вызов с панели

1. Введите номер квартиры, согласно инструкции на дисплее вызывной панели, кратко нажмите кнопку

«#» для подтверждения. Изображение посетителя появится на мониторе вызываемой квартиры,
