4

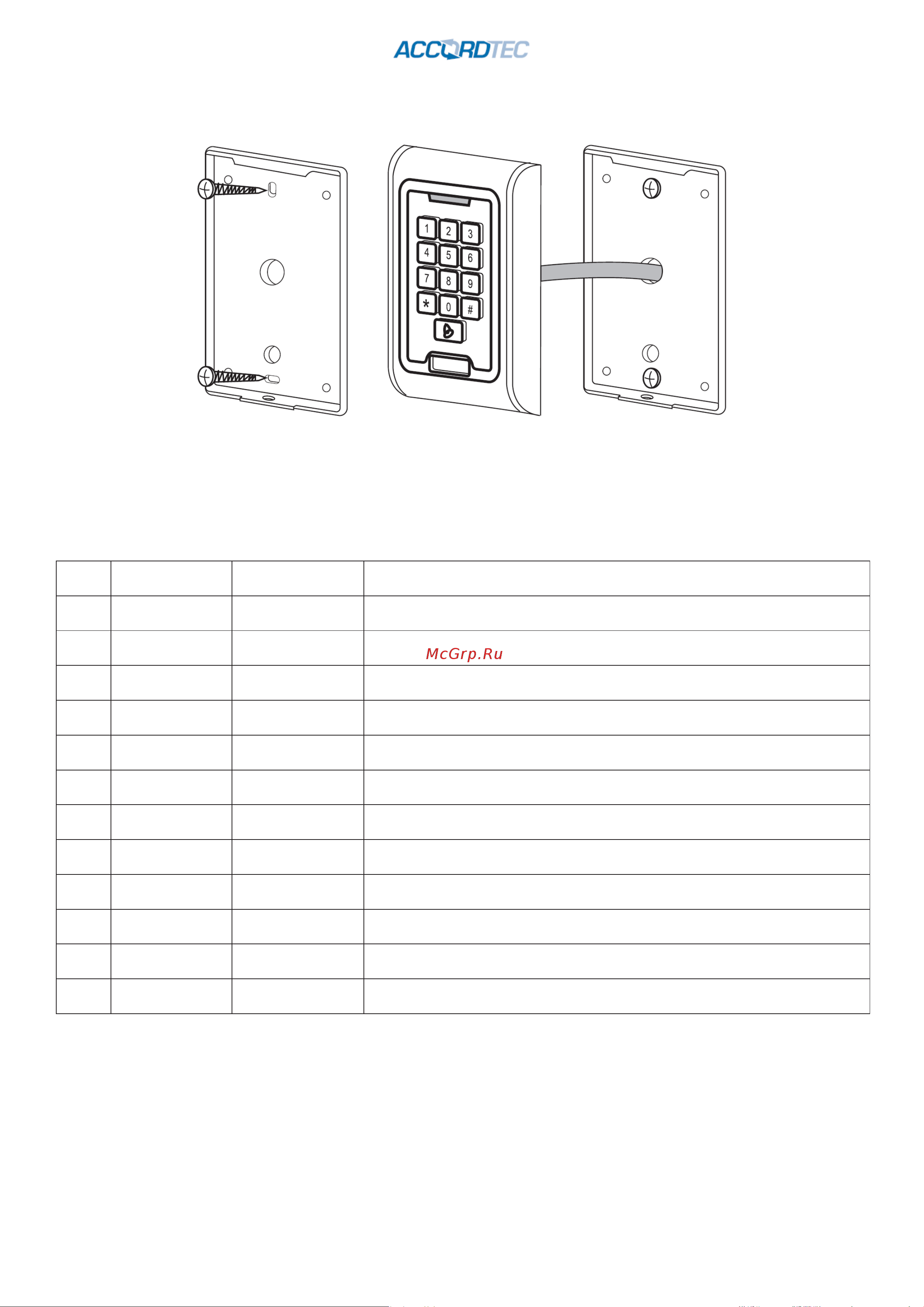

6. Интерфейс подключения
№
Цвет
Маркировка
Описание
1
Розовый
BELL_A
Контакт кнопки звонка
2
Розовый
BELL_B
Контакт кнопки звонка
3
Зелёный
D0
D0 Wiegand 26 выход
4
Белый
D1
D1 Wiegand 26 выход
5
Серый
ALARM
Выход тревоги (замыкающийся на общий)
6
Жёлтый
OPEN (ВЕЕР )
Кнопка открывания двери
7
Коричневый
D_IN (LED)
Датчик положения двери
8
Красный
+12V
Питание + 12 В
9
Чёрный
GND
Общий / Питание - 12V
10
Синий
NO
НО контакт реле
11
Фиолетовый
COM
Общий контакт реле
12
Оранжевый
NC
НЗ контакт реле
