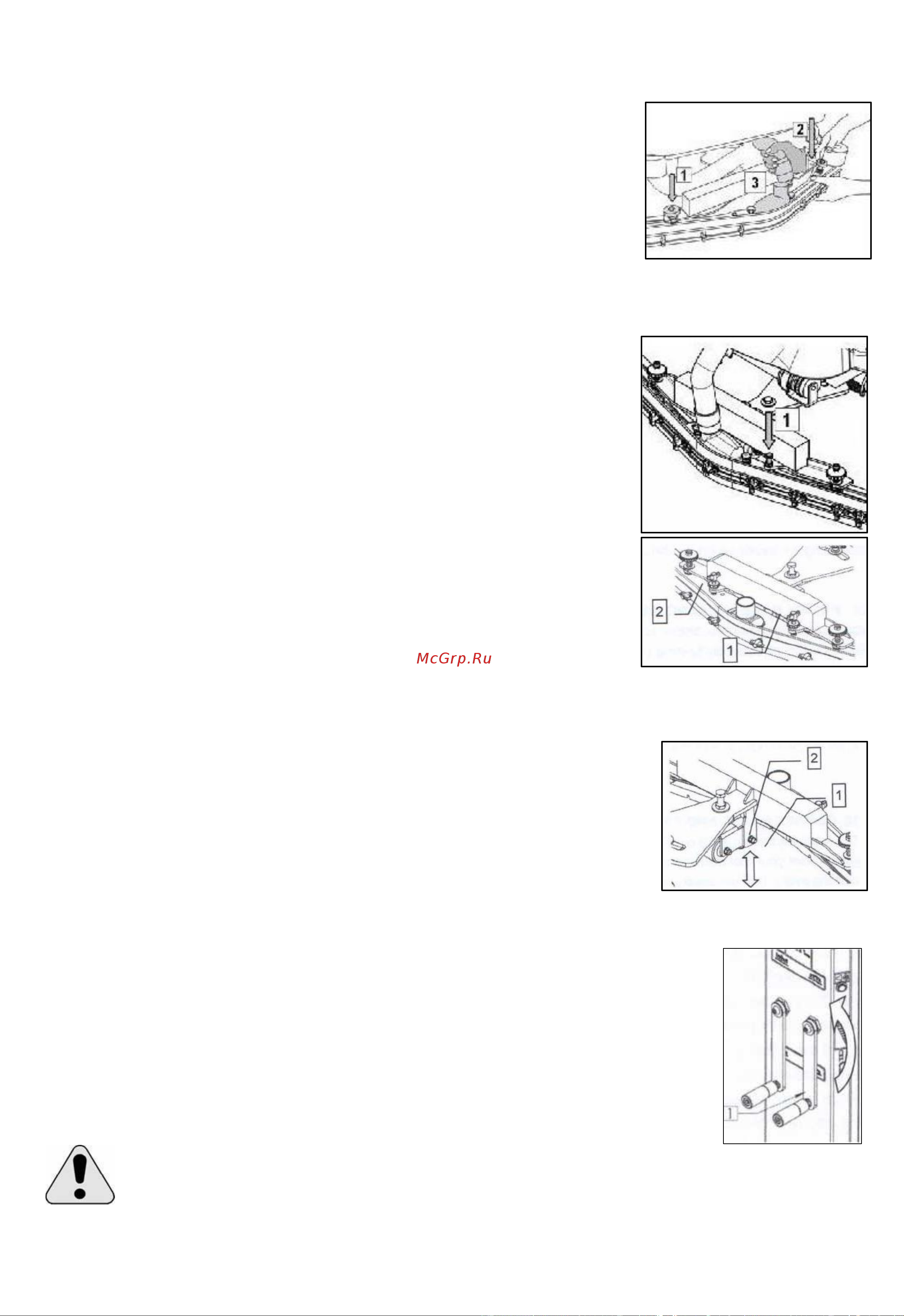

![Bennett RANGER R660B [13/32] Установка водосборной балки](/views2/1832002/page13/bgd.png)
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
8-800-222-68-90
4.8.
УСТАНОВКА ВОДОСБОРНОЙ БАЛКИ
Во избежание повреждений при транспортировке водосборная балка
поставляется отдельно от машины.
Установите балку как показано на рисунке.
Вставьте левый штифт (1) в левое отверстие суппорта водосборной балки.
Затем правый штифт (2) в правое отверстие, так чтобы шайба и пружина
были поверх балки.
Для облегчения операции перед установкой ослабьте винт, а затем
затяните его. Вставьте всасывающий шланг в патрубок (3)
4.9.
РЕГУЛИРОВКА НАКЛОНА ВОДОСБОРНОЙ БАЛКИ
Для качественного сбора грязной воды с поверхности пола, задняя
резинка водосборной балки должна отклоняться назад (примерно на 5 мм)
равномерно по всей длине.
Если необходимо увеличить изгиб резинового сквиджа в центральной
части, отклоните его немного назад, вращая регулировочный болт (1)
по часовой стрелке.
Для этого выполните следующие действия:
1. Ослабьте подпружиненные шайбы (2).
2. Поверните регулировочные болты (1) по часовой стрелке, чтобы
увеличить наклон водосборной балки в центральной части.
3. Когда все верно отрегулируете, зафиксируйте подпружиненные
шайбы (2)
4.10.
РЕГУЛИРОВКА ВЫСОТЫ СУППОРТА ВОДОСБОРНОЙ БАЛКИ
Высота водосборной балки должна регулироваться в зависимости от состояния износа резиновых сквиджей.
Для настройки выполните следующие действия:
1. Открутите контргайку (1)
2. Поднимите или опустите колёсико (2), немного сдвинув его по штативу
3. Зафиксируйте его, затянув контргайку (1), когда найдете нужную высоту
Примечание:
Чтобы упростить операцию, полностью опустите водосборную балку и установите прокладку
в несколько миллиметров (от 2 до 4 мм в зависимости от типа резины) под колёсиком.
4.11.
УСТАНОВКА ДИСКОВЫХ ЩЕТОК
1. Убедитесь, что включен стояночный тормоз, а главный переключатель
переведен в позицию «ВЫКЛ»,
2. Поверните правый рычаг (1) против часовой стрелки, чтобы поднять
щеточный узел.
ПРЕДУПРЕЖДЕНИЕ:
Во время этой операции убедитесь, что рядом поломоечной машиной нет
людей или посторонних предметов.
