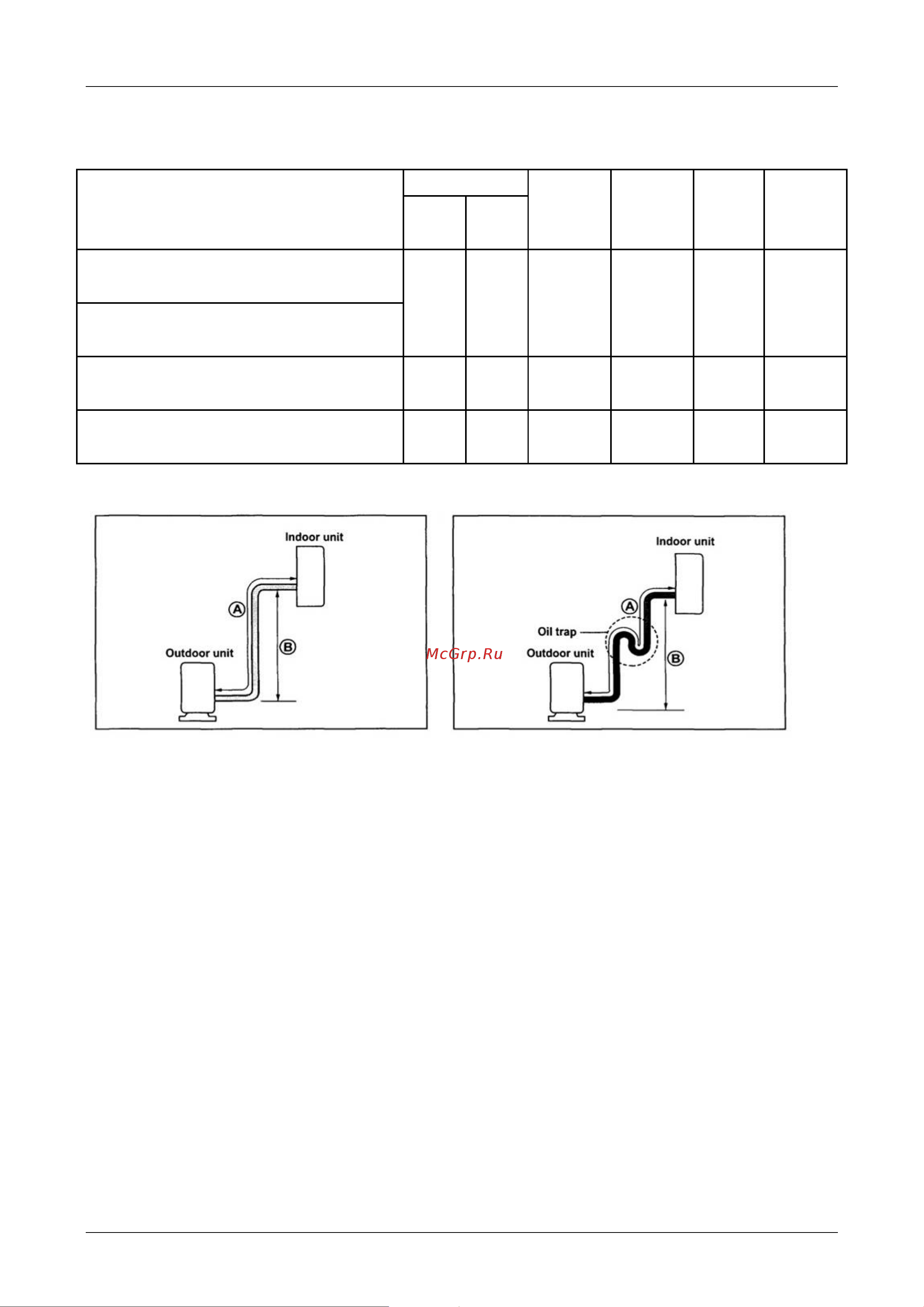

8.3 Длина трубопровода хладагента и разность высот установки блоков
Длина трубопровода и определение количество хладагента:
Модель
Диаметры труб
Стандартн
ая длина
(м)
Макс.
Перепад
высот (с)
Макс.
длина
A (м)
Доп.
Кол-во
хлад-та
(г/м)
Сторон
а газа
Сторон
а
жидкос
ти
MS11MU-09HRDN1 / MO11MU-09HRDN1
3/8’’
9.53
1/4’’
6.35
5 8 20 20
MS11MU-12HRDN1 / MO11MU-12HRDN1
MS11MU-18HRDN1 / MO11MU-18HRDN1
1/2’’
12.7
1/4’’
6.35
5 10 25 20
MS11MU-24HRDN1 / MO11MU-24HRDN1
5/8’’
16.0
3/8’’
9.53
5 10 25 40
Внимание:
Проверка производительности проводилась при стандартной длине трубопровода, а выбор
максимально допустимой длины связан с обеспечением достаточной надежности системы.
Масляные затворы должны быть установлены через каждые 5-7 метров.
