TAU-32M.IP. Приложение к руководству по эксплуатации. 5

Руководство по настройке управления TAU-32M.IP через отдельный Ethernet-интерфейс.

НАСТРОЙКА УПРАВЛЕНИЯ ЧЕРЕЗ НЕТЕГИРОВАННЫЙ ПОРТ

Принцип ограничения доступа аналогичен случаю с тегированным портом за исключением

того, что сеть VLAN для управления шлюзом существует только внутри шлюза. Весь входящий

трафик на порт управления становится принадлежащим этой сети VLAN, а из исходящего трафика

теги удаляются.

Подключитесь к шлюзу через любой порт, который не будет использоваться для

управления, чтобы не потерять доступ к шлюзу в процессе настройки.

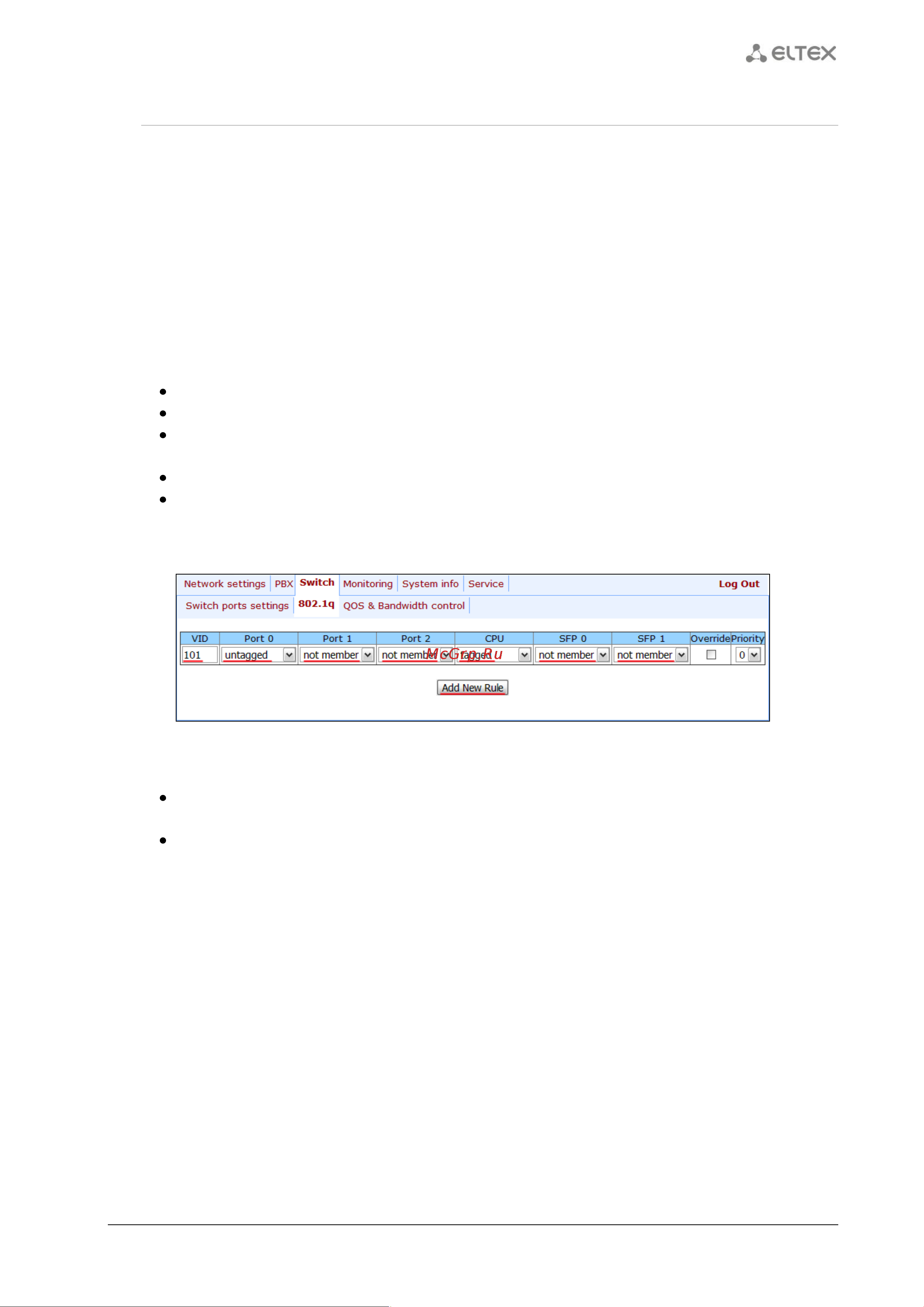

В подменю Switch/802.1q необходимо создать правило для портов коммутатора. Для того

чтобы задать параметры правила выполните следующее:

В столбце VID укажите любой неиспользуемый на шлюзе идентификатор VLAN;

В столбце CPU выберите значение tagged;

Выберите порт, через который будет осуществляться управление шлюзом, и в

соответствующем столбце укажите значение untagged;

На всех остальных портах укажите значение not member;

Для создания правила нажмите кнопку Add New Rule.

В приведенном ниже примере управление будет осуществляться через Ethernet-порт 0.

В подменю Switch/Switch ports settings выполните следующее:

Установите галочки в строке Enable VLAN для CPU и порта, который был выбран для

управления шлюзом;

В строке Default VLAN ID для порта управления введите идентификатор VLAN,

указанный ранее в подменю Switch/802.1q.
