Терминал абонентский универсальный TAU-32M.IP 337

ПРИЛОЖЕНИЕ Г. ПРИМЕР НАСТРОЙКИ КОММУТАТОРА С ИСПОЛЬЗОВАНИЕМ VLAN

Задача: На порт 0 коммутатора поступает тегированный трафик с тегами 101, 102 и 103. Пакеты с VLAN

ID=101 необходимо передавать не тегированными на порт 1, пакеты с VLAN ID=102 передавать не

тегированными на порт 2. VLAN 103 предполагается использовать для работы телефонии и управления

устройством, то есть пакеты с VLAN ID=103 необходимо передавать не тегированными на порт CPU

коммутатора.

1. Используя кабель Ethernet, подключить Ethernet-порт шлюза в локальную сеть. Подключиться к

устройству с помощью Web-конфигуратора.

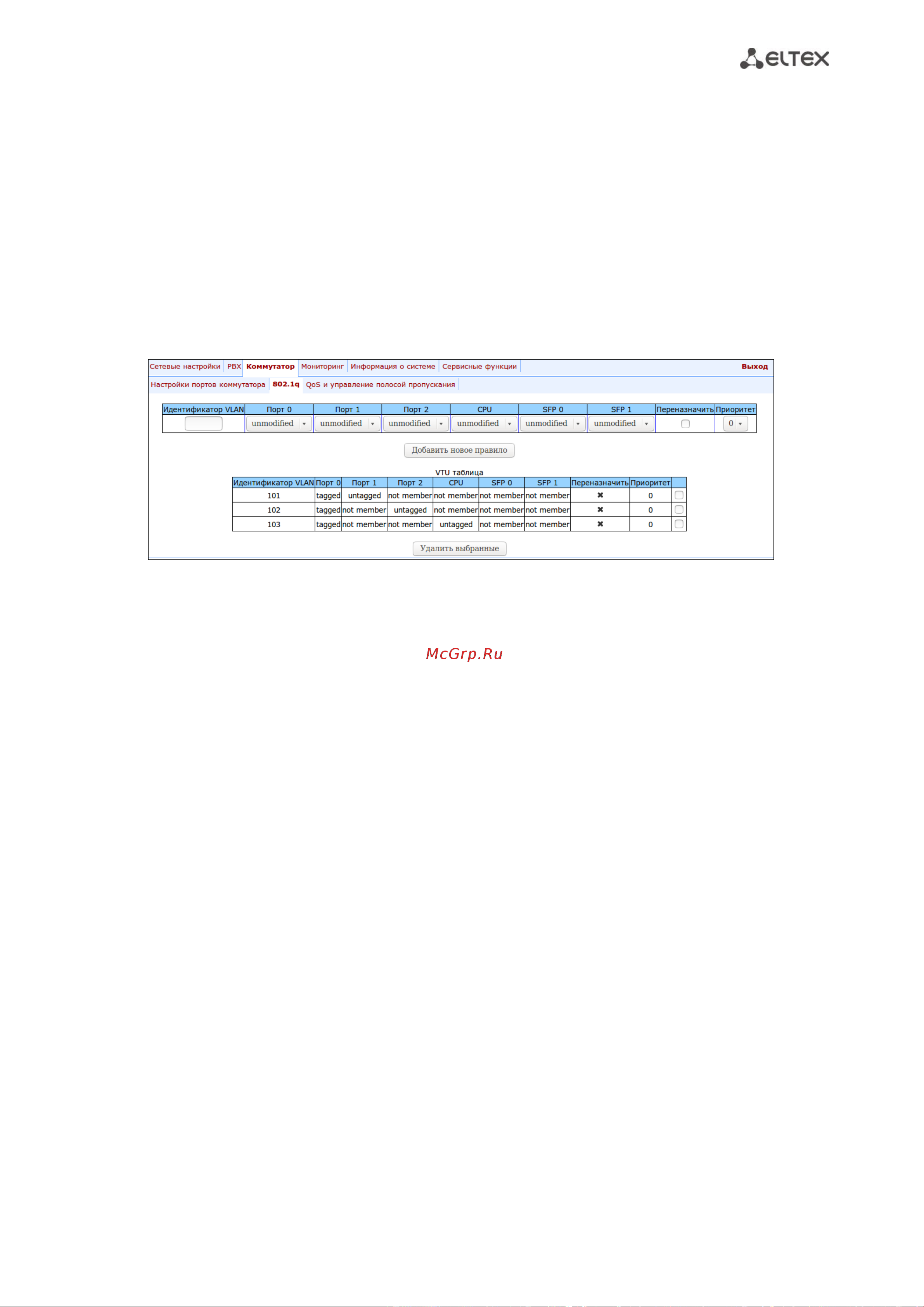

2. Настроить правила маршрутизации пакетов «

802.1q

» в подменю «Коммутатор/802.1q»:

– Для VLAN 101 порт 0 тегированный, порт 1 нетегированный, остальные порты не являются членами

данной VLAN.

– Для VLAN 102 порт 0 тегированный, порт 2 нетегированный, остальные порты не являются членами

данной VLAN.

– Для VLAN 103 порт 0 тегированный, порт CPU нетегированный, остальные порты не являются членами

данной VLAN (см. раздел 5.1.3.2).

3. Для портов коммутатора в подменю «Коммутатор/Настройки портов коммутатора» настроить

режим работы по таблице маршрутизации «VTU таблица», то есть IEEE Mode = Secure. Для того чтобы

нетегированный трафик, поступающий на порты 1, 2 и CPU передавался на порт 0 тегированным,

необходимо сконфигурировать для портов 1, 2 и CPU соответствующие теги поля «Идентификатор

VLAN по умолчанию» – 101, 102 и 103. А также установить для этих портов флаги Включить VLAN, что

позволит использовать настройки поля «Идентификатор VLAN по умолчанию» (см. раздел 5.1.3.1).
