Eltex МС1000-PX [3/18] Аннотация
![Eltex МС1000-PX [3/18] Аннотация](/views2/1832543/page3/bg3.png)
____________________________________________________________________________________
MSAN MC1000-PX. Приложение к руководству по эксплуатации 3
Руководство по установке и настройке MSAN в режиме абонентского выноса V5.2(AN)
АННОТАЦИЯ
В настоящем руководстве приведена методика по настройке и установке оборудования
MSAN в режиме абонентского выноса V5.2(AN).
ОПИСАНИЕ
Устройство MC1000-PX выполнено в металлическом корпусе и состоит из одного 19” крейта
высотой 9U. Крейт служит для объединения модулей различного функционального назначения,
обеспечивая взаимодействие модулей через высокоскоростные линии связи 1Гбит/с, а также для
распределения питания, поддержания и мониторинга температурного режима всего устройства.
Крейт имеет 18 позиций для установки модулей. Каждое слотоместо имеет обозначение и
номер. Нумерация слотов нанесена на нижней панели возле каждой направляющей модулей (см.
Приложение Г Нумерация слотов в корзине).
Состав крейта зависит от схемы применения:
Обязательным для установки в крейт является модуль центрального
коммутатора PP4G3X. Может быть установлено до двух модулей такого типа в
целях обеспечения резервирования и увеличения производительности
системы. Для их установки предназначены две центральные позиции (слоты
обозначены PP0 и PP1), см. рисунок 1.
Остальные 16 позиций в крейте являются универсальными – в любую позицию
могут быть установлены интерфейсные модули FXS-72, TMG-16.
В данной версии ПО возможна установка только одного модуля TMG-16.
Установка модуля TMG-16 производится только в «Слот 0».

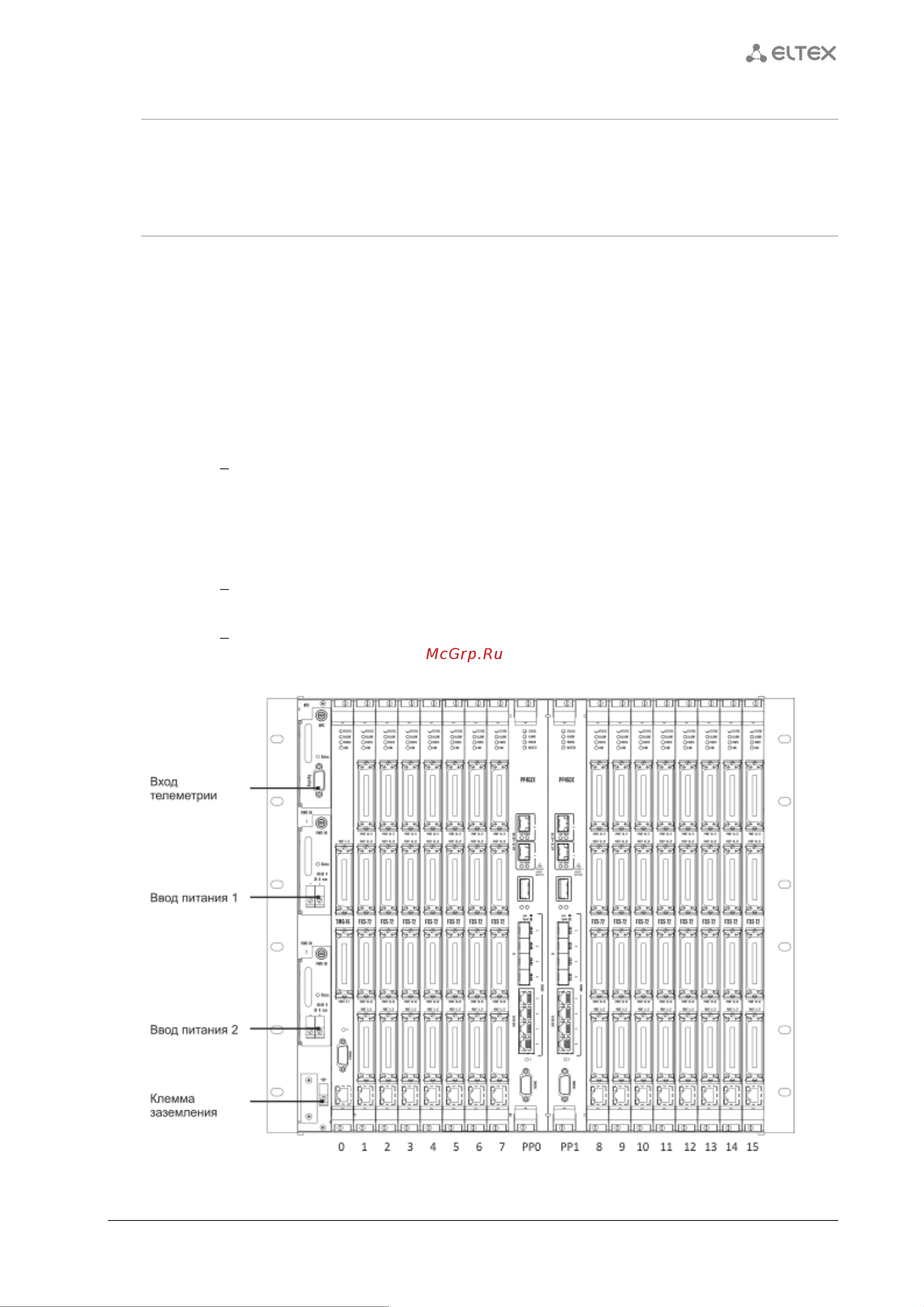

Рисунок 1 – Внешний вид крейта MC1000-PX в максимальной комплектации
