MSAN MC1000-PX. Приложение к руководству по эксплуатации 3

Руководство по установке и настройке MSAN.Конфигурирование плат FXS72

АННОТАЦИЯ

В настоящем руководстве приведена методика по настройке оборудования MSAN в режиме

оконечного абонентского выноса по протоколу SIP.

ОПИСАНИЕ

Устройство MC1000-PX выполнено в металлическом корпусе и состоит из одного 19” крейта

высотой 9U. Крейт служит для объединения модулей различного функционального назначения,

обеспечивая взаимодействие модулей через высокоскоростные линии связи 1Гбит/с, а также для

распределения питания, поддержания и мониторинга температурного режима всего устройства.

Крейт имеет 18 позиций для установки модулей. Каждое слотоместо имеет обозначение и

номер. Нумерация слотов нанесена на нижней панели возле каждой направляющей модулей (см.

Приложение В. Нумерация слотов в корзине).

Состав крейта зависит от схемы применения:

Обязательным для установки в крейт является модуль центрального

коммутатора PP4G3X. Может быть установлено до двух модулей такого типа в

целях обеспечения резервирования и увеличения производительности системы.

Для их установки предназначены две центральные позиции (слоты обозначены

PP0 и PP1), см. рисунок 1.

Остальные 16 позиций в крейте являются универсальными – в любую позицию

могут быть установлены интерфейсные модули FXS72, TMG16. При

использовании MSAN в качестве абонентского выноса по протоколу SIP, модуль

TMG16 не используется.

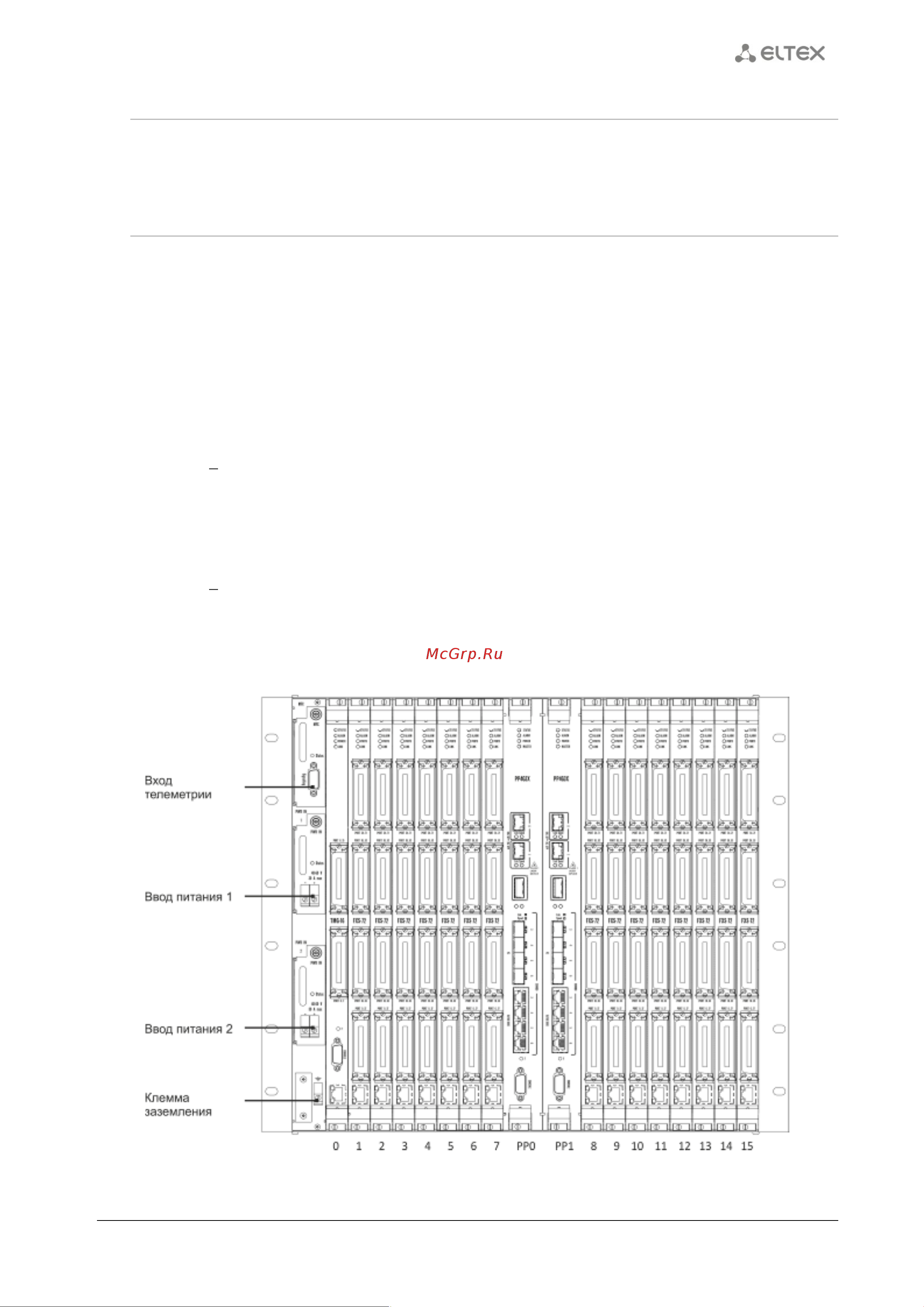

Рисунок 1 – Внешний вид крейта MC1000-PX в максимальной комплектации
