Eltex WEP-2L [15/91] Порядок крепления на фальшпотолок
![Eltex WEP-2L [15/91] Порядок крепления на фальшпотолок](/views2/1832575/page15/bgf.png)
Руководство по эксплуатации WEP-2L
15
1.
a.
b.
c.
2.
a.
b.
1.
2.
4.2 Порядок крепления на фальшпотолок

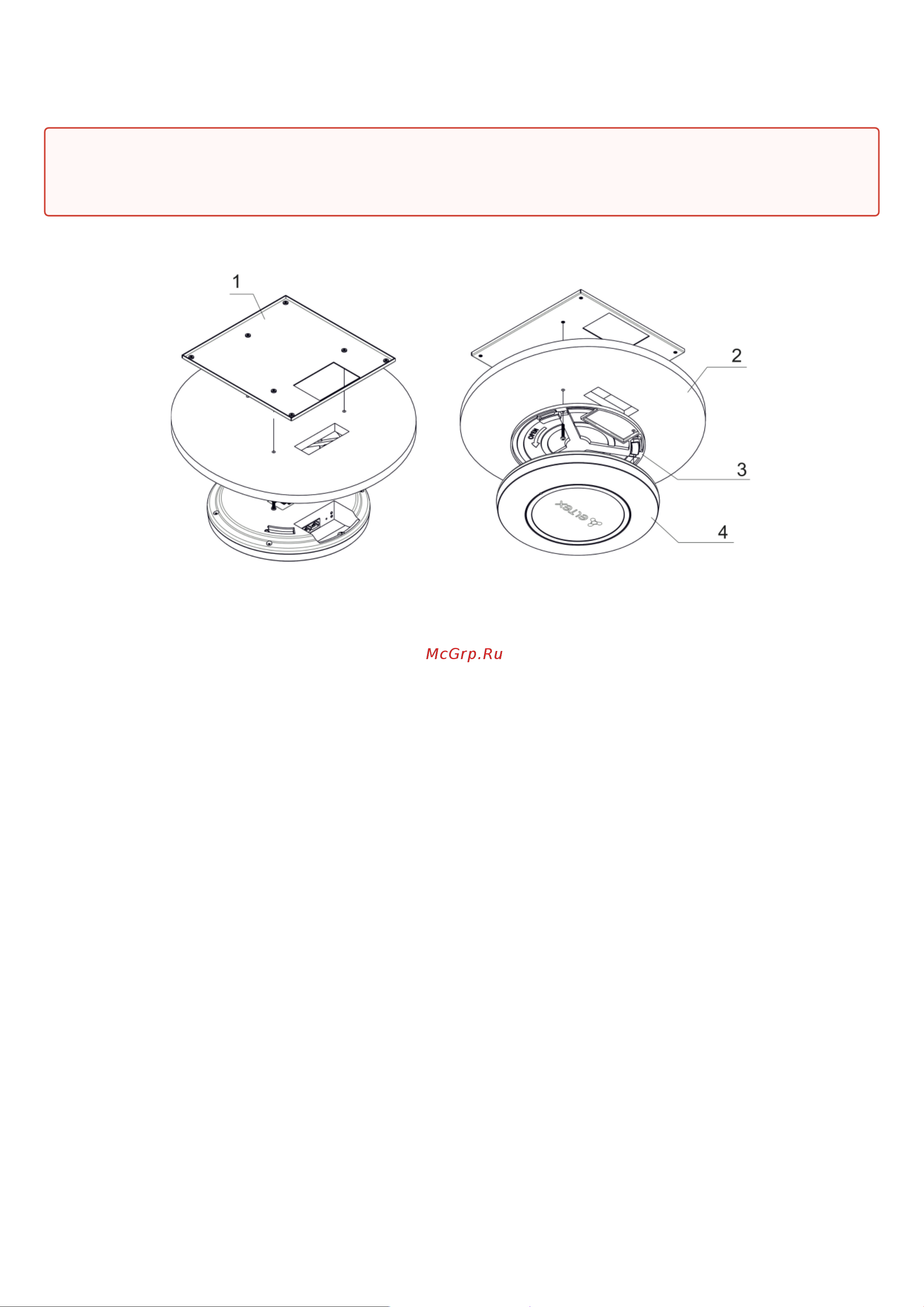

1 – металлический кронштейн; 2 – панель армстронг; 3 – пластиковый кронштейн; 4 – устройство.
Рисунок 9 – Монтаж устройства на фальшпотолок
Закрепите металлический и пластиковый кронштейны на потолке, рисунок 9.
Пластиковый кронштейн (3) соединяется на фальшпотолке с металлическим (1) в
следующем порядке: металлический кронштейн -> панель армстронг -> пластиковый
кронштейн.
В панели армстронг прорезается отверстие, размером с отверстие металлического
кронштейна. Через данное отверстие заводятся провода.
Совместите отверстия на металлическом кронштейне, панели армстронг и пластиковом
кронштейне. Далее совместите три отверстия для винтов на пластиковом кронштейне с
такими же отверстиями на металлическом кронштейне. С помощью отвертки соедините
кронштейны винтами.
Установите устройство.
Подключите кабеля к соответствующим разъемам устройства, описание разъемов
приведено в разделе 2.4 Конструктивное исполнение.
Совместите устройство с пластиковым кронштейном и зафиксируйте положение
поворачивая устройство по часовой стрелке.
4.3 Порядок снятия устройства с кронштейна
Для снятия устройства с кронштейна:
Поверните устройство против часовой стрелки, рисунок 7.
Снимите устройство.
Не рекомендуется размещение со внутренней стороны фальшпотолка, так как металлический
каркас вызывает многолучевое распространение сигнала и затухание при прохождении через
решетку каркаса фальшпотолка.
