 Руководство по эксплуатации WEP-3ax, WEP-3ax-Z

4 Установка устройства

Устройство может быть установлено на плоской поверхности (стена, потолок) при соблюдении

инструкции по технике безопасности и рекомендаций, приведенных выше.

В комплект поставки устройства входит крепеж для установки устройства на плоскую поверхность.

4.1 Порядок крепления на стену

1. Закрепите пластиковый кронштейн (входит в комплект поставки) на стене:



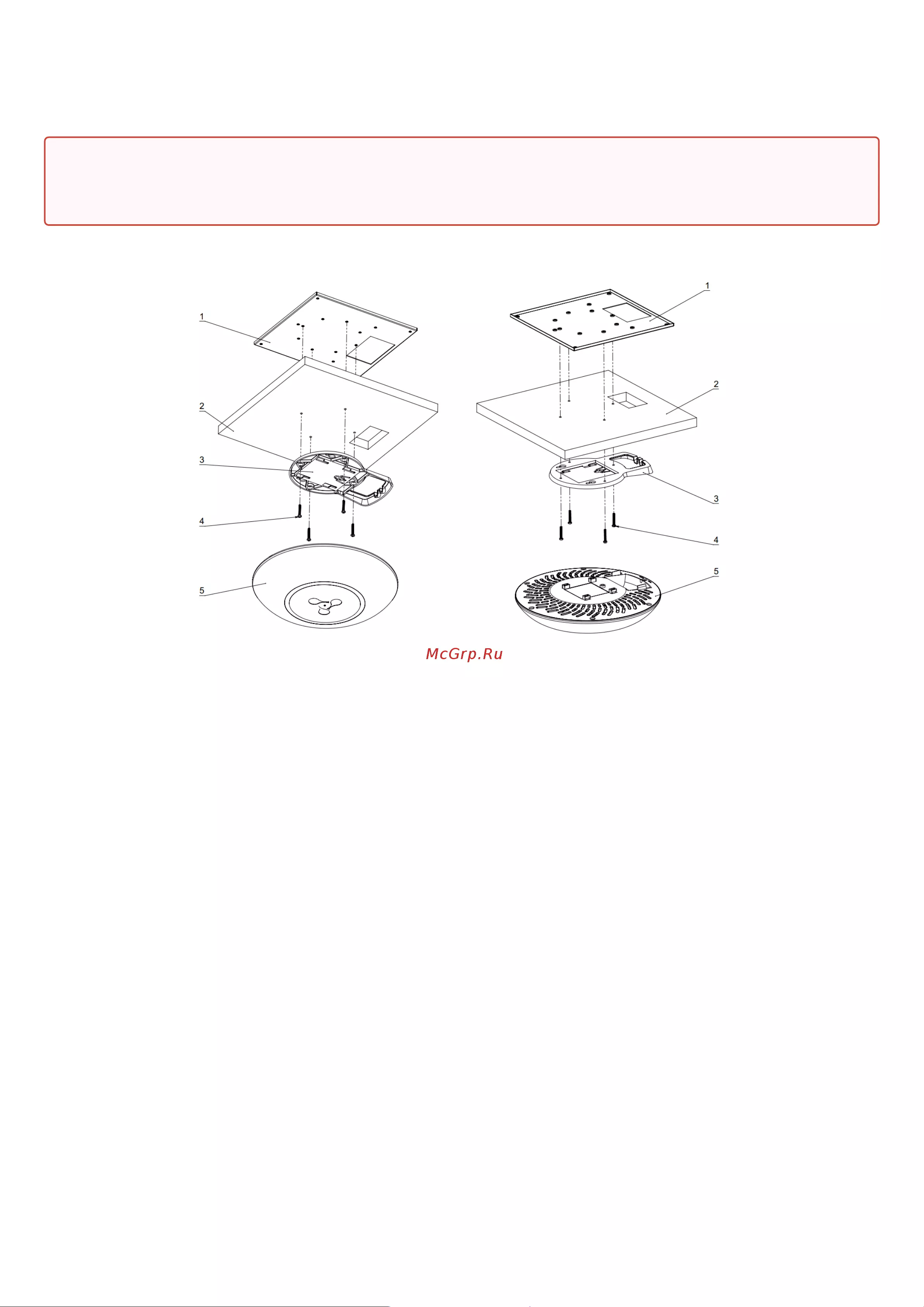

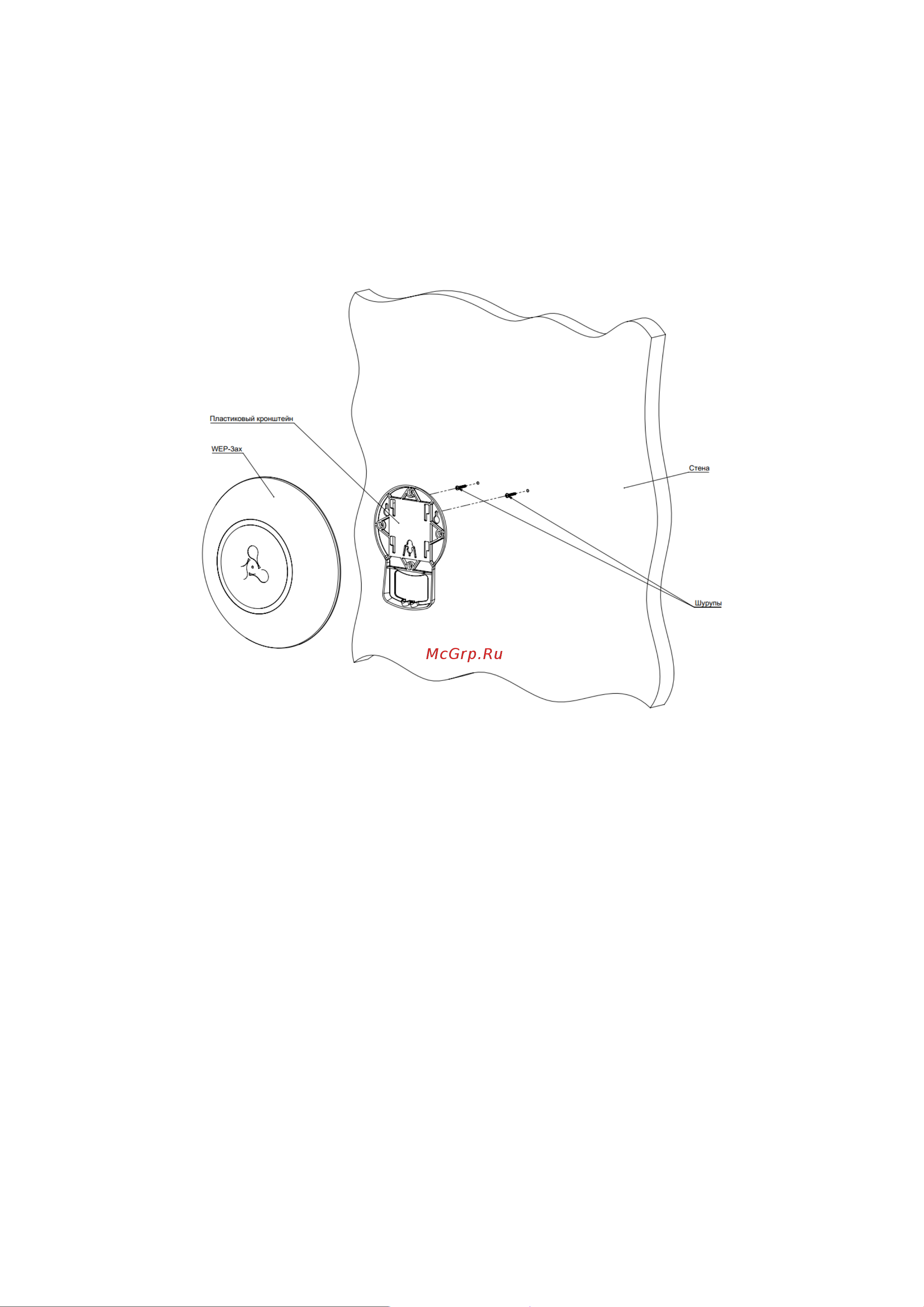

Рисунок 7 – Крепление кронштейна на стене

Пример расположения пластикового кронштейна показан на рисунке 7.

При установке кронштейна нужно пропустить провода в соответствующие пазы на

кронштейне, рисунок 7.

Совместите три отверстия для винтов на кронштейне с такими же отверстиями на

поверхности. С помощью отвертки прикрепите кронштейн винтами к поверхности.

2. Установите устройство.

Подключите кабеля к соответствующим разъемам устройства, описание разъемов

приведено в разделеКонструктивное исполнение.

Совместите устройство с кронштейном и зафиксируйте положение, потянув его вниз.
