Абонентский маршрутизатор RG-35-WZ 9
2.4.3 Боковая панель устройства

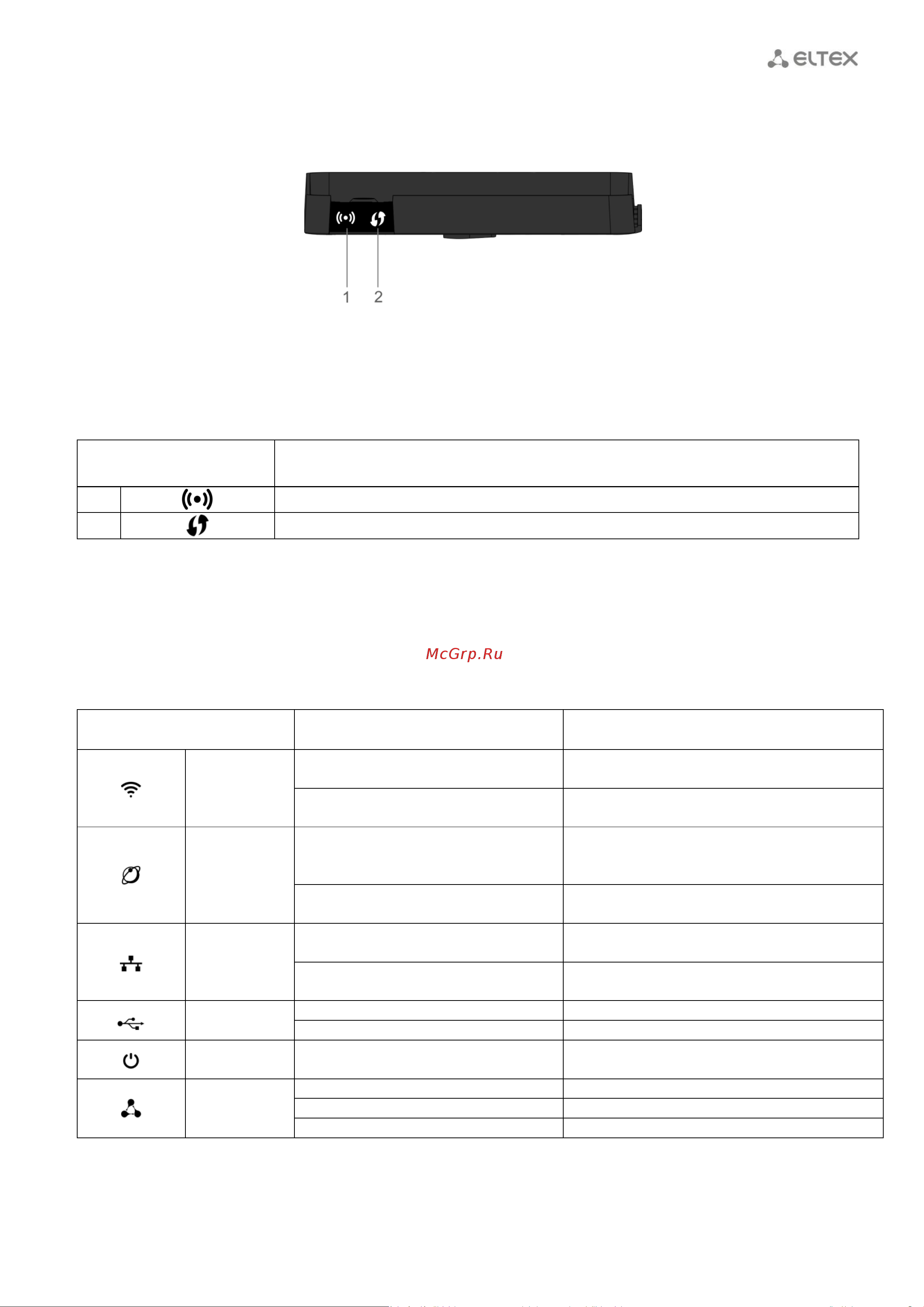

Внешний вид боковой панели устройства RG-35-WZ приведен на рисунке 4.
Рисунок 4 – Внешний вид боковой панели RG-35-WZ
На боковой панели устройства RG-35-WZ расположены следующие органы управления:
Таблица 4 – Описание органов управления боковой панели RG-35-WZ
Элемент боковой
панели
Описание
1
Кнопка включения/отключения Wi-Fi
2
Кнопка для подключения клиента по протоколу WPS
2.5 Световая индикация
Текущее состояние устройства отображается при помощи индикаторов, расположенных на верхней
панели. Перечень состояний индикаторов приведен в Таблица 5.
Таблица 5 – Световая индикация состояния устройства RG-35-WZ
Индикатор
Состояние индикатора
Состояние устройства
WLAN
зеленый, горит постоянно
сеть Wi-Fi активна в данном диапазоне: 2,4
ГГц и/или 5 ГГц
зеленый, мигает
процесс передачи данных по беспроводной
сети в данном диапазоне: 2,4 ГГц и/или 5 ГГц
WAN
горит зеленым (10, 100Mbps)/
оранжевым (1000 Mbps)
установлено соединение между
станционным терминалом и абонентским
устройством
мигает
процесс пакетной передачи данных по WAN-
интерфейсу
LAN
зеленый, горит
установлено соединение с подключенным
сетевым устройством
мигает
процесс пакетной передачи данных по LAN-
интерфейсу
USB
зеленый, горит
USB-устройство подключено
не горит
USB-устройство отключено
Power
зеленый, горит постоянно
включено питание устройства, нормальная
работа
Status
зеленый, мигает
Запущена функция WPS
не горит
отсутствует доступ в интернет
зеленый, горит постоянно
нормальная работа
