Руководство по эксплуатации RG-35-Wac и RG-35-WZ 8
1.4 Конструктивное исполнение
Абонентский терминал RG-35-Wac/RG-35-WZ выполнен в пластиковом корпусе размерами
150x110x27 мм.
1.4.1 Передняя панель устройства. Световая индикация

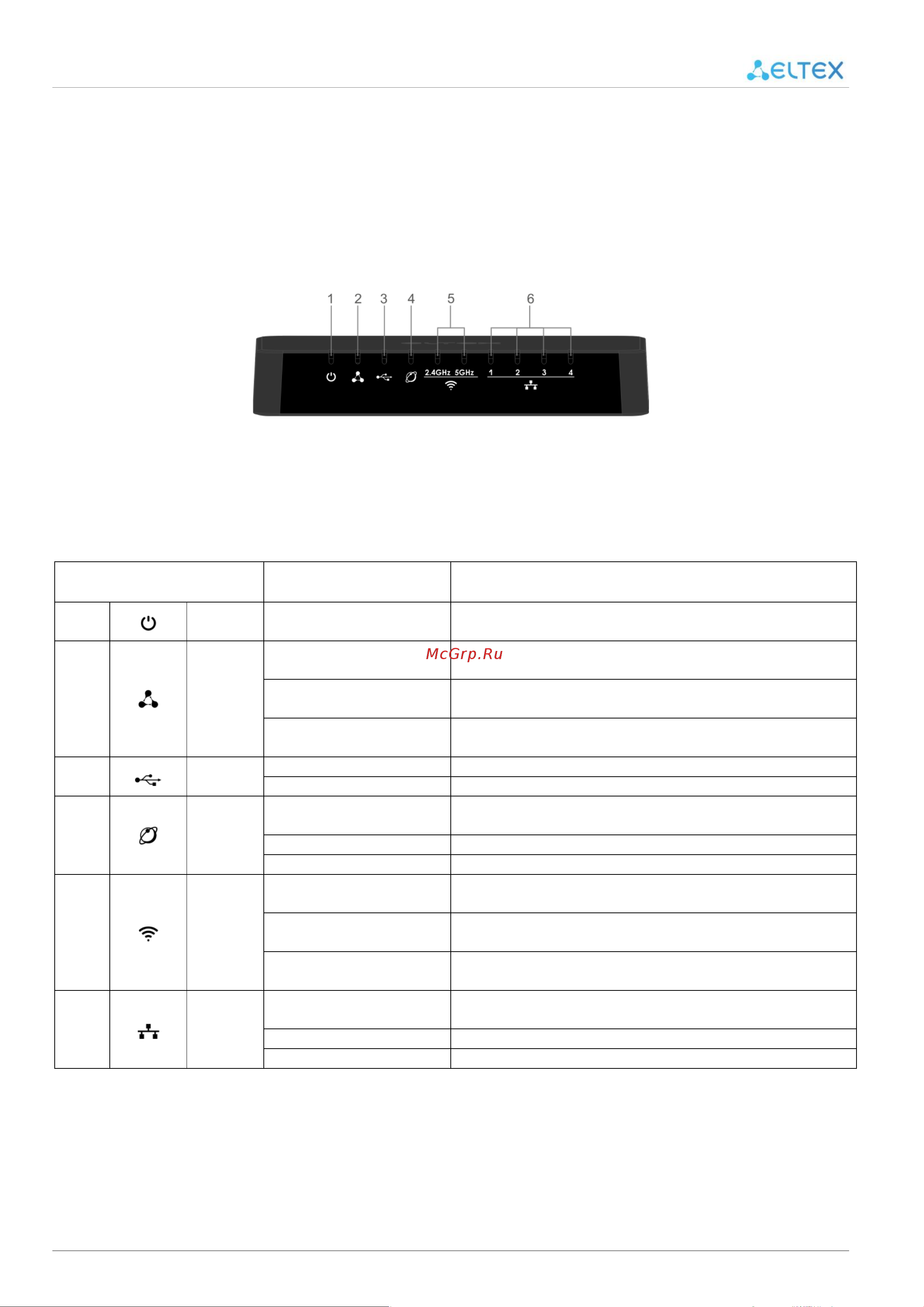

Внешний вид передней панели устройства RG-35-WZ/Wac приведен на рисунке 2.
Рисунок 2 — Внешний вид передней панели RG-35-Wac/RG-35-WZ
На верхней панели устройства RG-35-Wac/RG-35-WZ расположены световые индикаторы. Описание
работы световых индикаторов представлено в таблице 2.
Таблица 2 — Описание индикаторов верхней панели
Индикатор
Состояние индикатора
Состояние устройства
1
Power
зеленый, горит
постоянно
включено питание устройства, нормальная работа
Status
зеленый, мигает
(1 такт в секунду)
запущена функция WPS/запущен процесс обновления
программного обеспечения устройства
2
зеленый, мигает
(5 тактов в секунду)
идет процесс загрузки CPE и установки соединения с
сетью провайдера
зеленый, горит
постоянно
нормальная работа
3
USB
зеленый, горит
USB-устройство подключено
не горит
USB-устройство не подключено
4
WAN
зеленый, горит
постоянно
установлено соединение между станционным
терминалом и абонентским устройством
мигает
процесс пакетной передачи данных по WAN-интерфейсу
не горит
WAN-кабель не подключен
5
WLAN
зеленый, горит
постоянно
сеть Wi-Fi активна в данном диапазоне: 2,4 ГГц и/или
5 ГГц
зеленый, мигает
процесс передачи данных по беспроводной сети в
данном диапазоне: 2,4 ГГц и/или 5 ГГц
не горит
точка доступа Wi-Fi данного диапазона отключена: 2,4 ГГц
и/или 5 ГГц
6
LAN
зеленый, горит
установлено соединение с подключенным сетевым
устройством
мигает
процесс пакетной передачи данных по LAN-интерфейсу
не горит
LAN-кабель не подключен
