Makelsan LevelUPS T4 80 kVA [6/9] Функции выводов

Данные выходных контактов реле

Номинальные значения для контактов NO

5А ~250В

Номинальные значения для контактов NC

2А ~250В

Макс. коммутируемый ток NO

10А

Макс. коммутируемый ток NC

Максимальное напряжение NO

~250В /  110В

Максимальное напряжение NC

~250В /  110В

Сечение кабеля

мин. 0,25мм², макс. 0,5мм²

Данные входных изолированных контактов

Мин. входное напряжение (постоянное)

3.3В

Макс. входное напряжение (постоянное)

24В

Мин. потребление тока

1 мА

Макс. потребление тока

8 мА

Входное сопротивление

3 КОм

Сечение кабеля

мин. 0,25мм², макс. 0,5мм²

Функции выводов

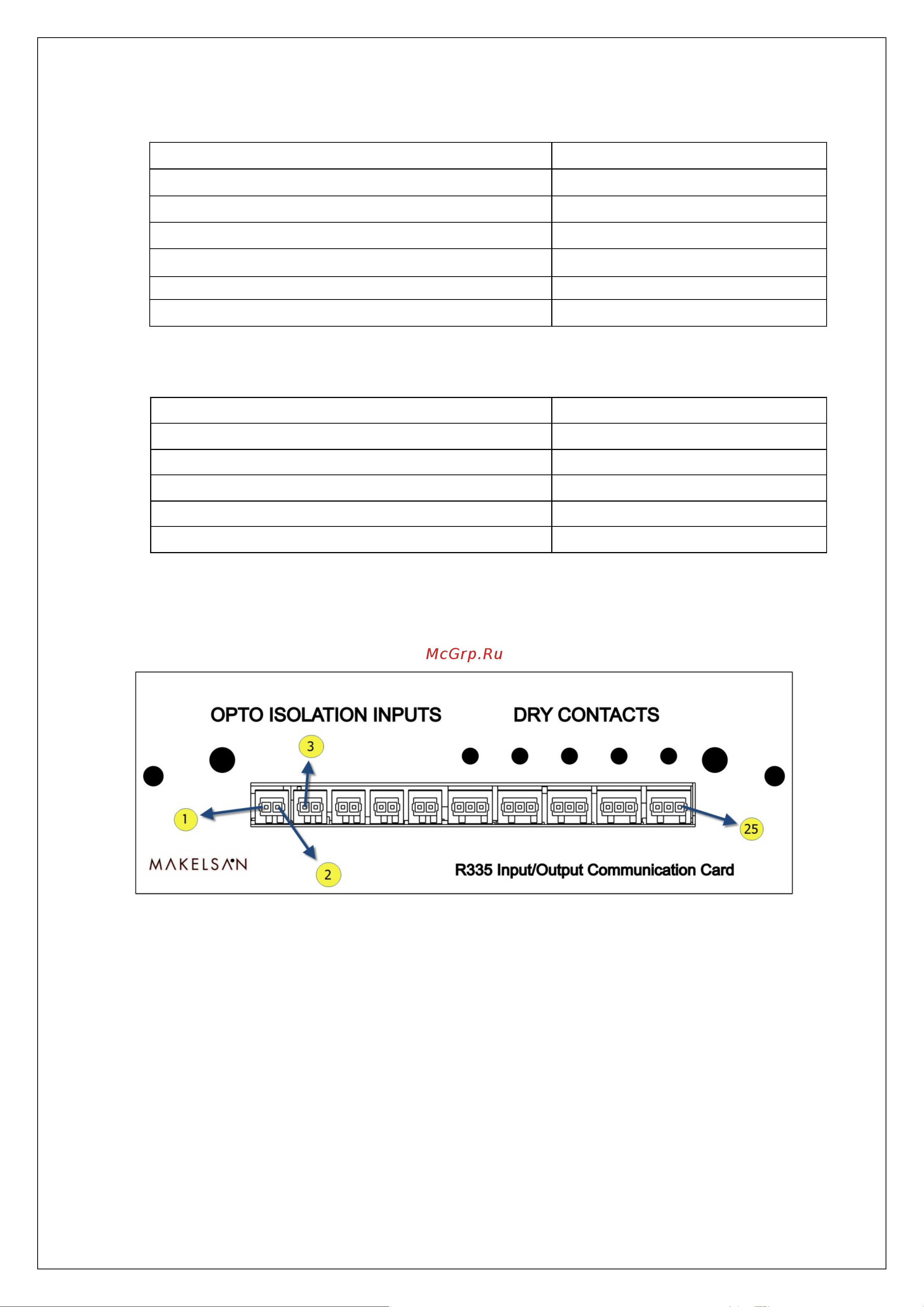

Как показано на рисунке выше, модуль имеет 25 входных/выходных контактов.

Функционал выводов приведен в следующей таблице.

UDD-SD-10E Rev. No:0 Rev. Date: 18.03.2011 Publishment No:1 Pub. Date:18.03.2011 5
