28 Версия 1.1.001
3. снимите упаковку (Рис 3-6)

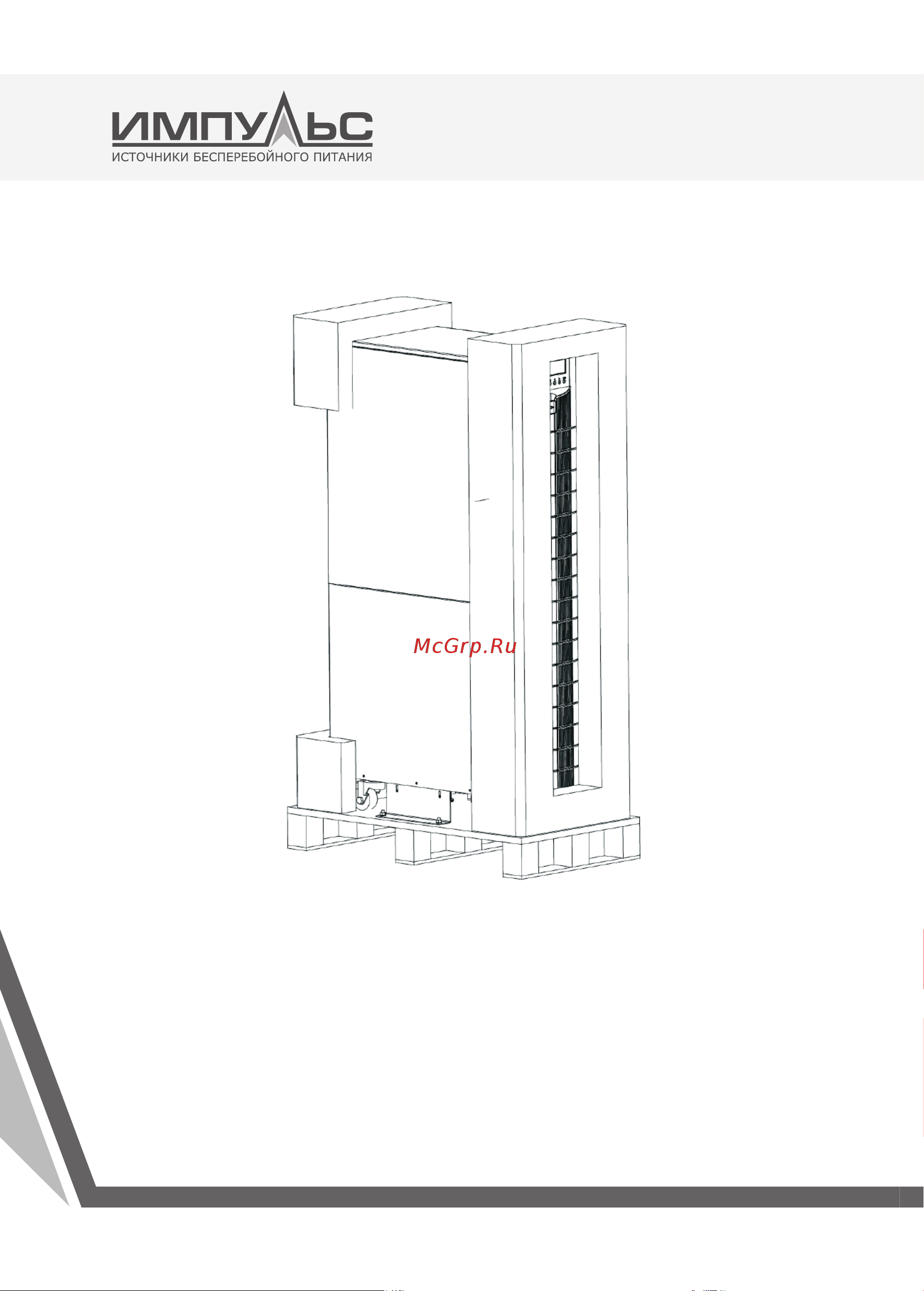

Рис 3-6 Снятие упаковки
4. Удалите защитные материалы.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
