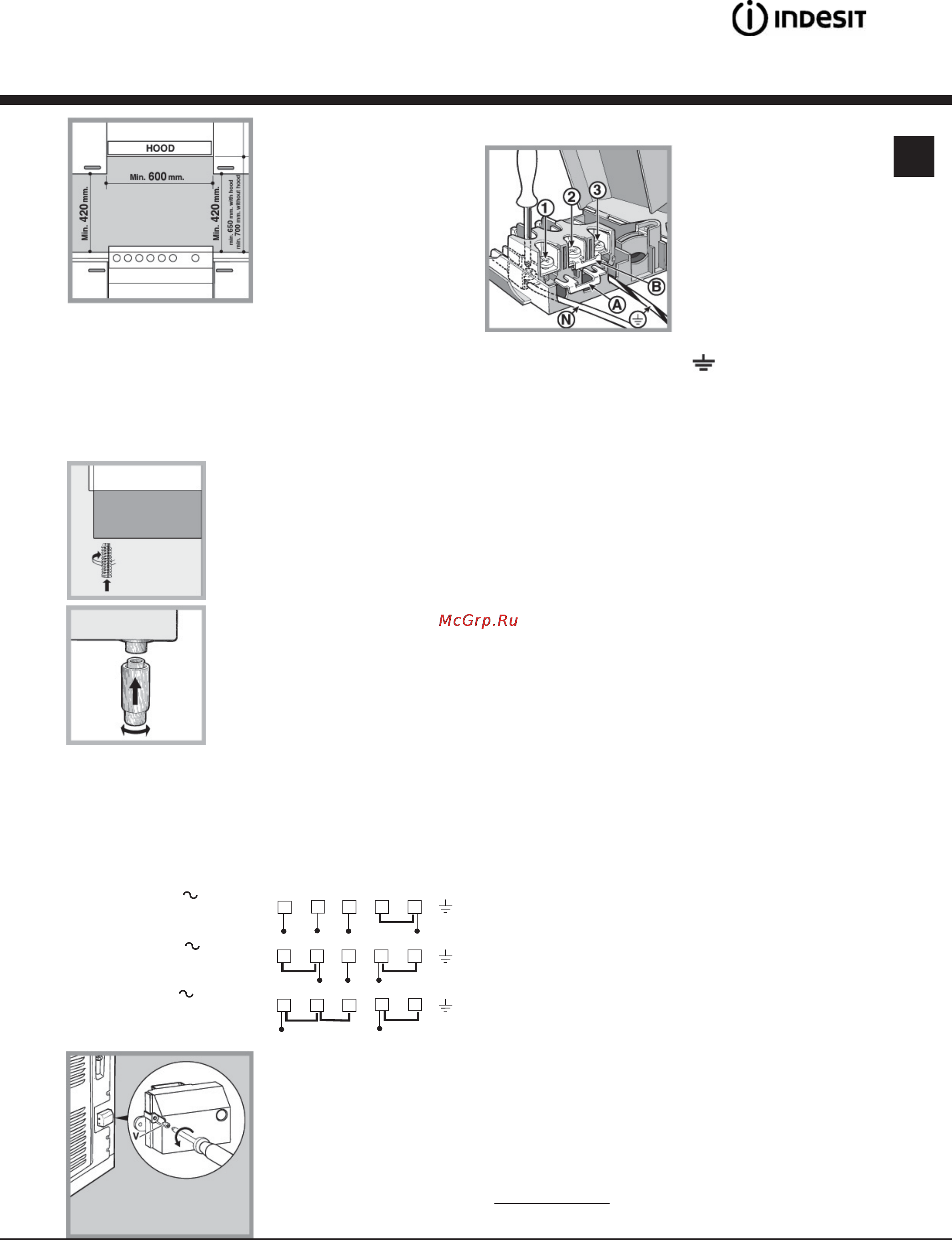

Установка Минимальное расстоя ние между рабочей поверхностью плиты и навесными шкафами полками должно со ставлять 420 мм Это расстояние следует увеличить до 700 мм если навесные шкафы сделаны из горючих ма териалов см рис Шторы жалюзи не должны находиться позади плиты или на расстоянии менее 200 мм от ее бо ковых сторон Вытяжки устанавливаются согласно их инструкци ям по установке QinoesiT 2 Разместите соеди нительную перемычку А см рис в соответ ствии с вышеуказанной схемой Оборудование предзназначено для од нофазного подключения 230 В контакты клем мника 1 2 и 3 соедине ны друг с другом пере мычка для контактов 4 5 расположена в нижней части клеммника 3 Разместите провода Ы и в соответствии со схемой подсоединения см рис и затяните как можно туже винты на их контактах 4 Оставшиеся провода поместите под контакты 1 2 3 и затяните их винты Плита снабжена регулируемыми ножками которые служат для ее выравнивания При необхо димости ножки вкручиваются в отверстия по углам основания плиты см рис Плита комплектуется надстав ными опорами которые уста навливаются в отверстия под основанием плиты Подключение к электросети Установка питающего кабеля Кабель должен соответствовать типу электропод ключения указанному на нижепреведенных элект ромонтажных схемах 400 SN V H05RR F 5x2 5 CEI UNEL 35363 Ш 2 3 И 0 H05W F 5x2 5 CEI UNEL35746 RT S1 т IN 400V 2N H05RR F 4x4 CEI UNEL 35363 H05W F 4x4 CEI UN EL 35746 230V H05RR F 3x4 CEI UN EL 35363 H05W F 3x4 CEI UNEL35746 1 Отверните винт V и откройте крышку клем мника см рис 5 Зафиксируйте питающий кабель прижимным вин том 6 Закройте клеммник и затяните винт V Подсоединение питающего кабеля к сети Оснастите питающий кабель стандартной вилкой соответствующей нагрузке указанной в табличке технических данных оборудования см справа Оборудование может напрямую подключаться к сети В этом случае должен быть установлен многоли нейный автоматический выключатель с минималь ным расстоянием между разведенными контактами 3 мм подходящий для указанной токовой нагрузки и соответствующий действующим правилам элект робезопасности линия заземления не должна пре рываться автоматическим выключателем Питающий кабель следует располагать так чтобы он нигде не касался поверхностей температура которых превы шает 50 С Перед подсоединением оборудования к электропи танию убедитесь что оборудование стандартам заземлено и вилка розетка может выдержать максимальную потреб ляемую мощность оборудования см табличку технических данных оборудования электрическое напряжение соответствует диапа зону значений указанных в табличке технических данных оборудования розетка подходит к вилке оборудования в против ном случае обратитесь к квалифицированному специалисту для замены розетки Не используйте удлинители и многогнездовые розетки Для некоторых модификаций моделей 4 соответствует RS
