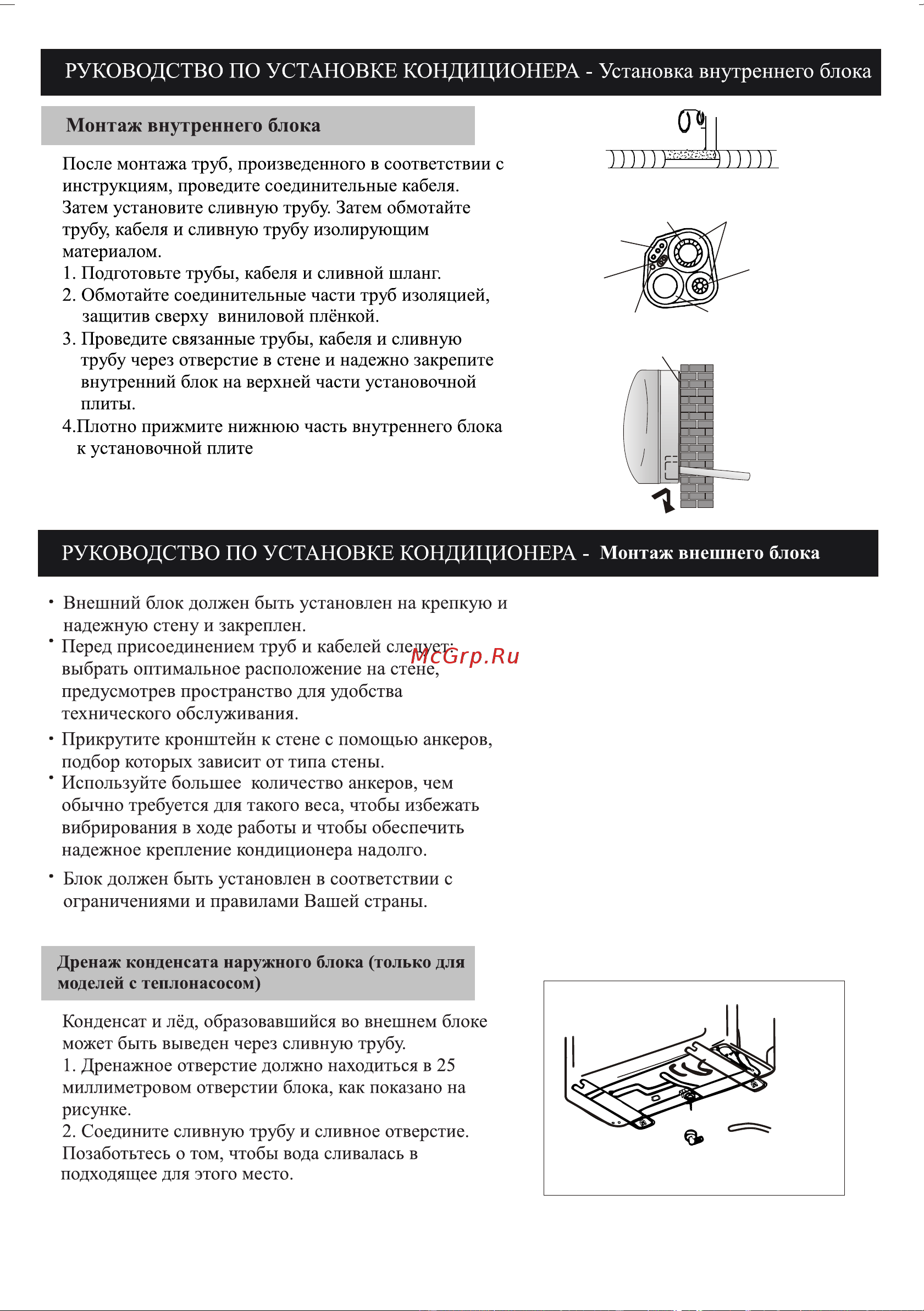

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Установка внутреннего блока пш 1шп Монтаж внутреннего блока После монтажа труб произведенного в соответствии с Завернуть виниловной лентой инструкциям проведите соединительные кабеля Провод хладагента Затем установите сливную трубу Затем обмотайте трубу кабеля и сливную трубу изолирующим ТС1ШОИ1ОЛИруЮЩНЙ стакан Сое ди нительный материалом Соедити н иг ел ы ы й кабель I для нагревающего насоса 1 Подготовьте трубы кабеля и сливной шланг 2 Обмотайте соединительные части труб изоляцией Зондкабсль для нагревающего насоса защитив сверху виниловой плёнкой 3 Проведите связанные трубы кабеля и сливную Провод хладагента Отводная трубка конденсационной воды монтажная плита трубу через отверстие в стене и надежно закрепите внутренний блок на верхней части установочной плиты 4 Плотно прижмите нижнюю часть внутреннего блока к установочной плите РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Монтаж внешнего блока Внешний блок должен быть установлен на крепкую и надежную стену и закреплен Перед присоединением труб и кабелей следует выбрать оптимальное расположение на стене предусмотрев пространство для удобства технического обслуживания Прикрутите кронштейн к стене с помощью анкеров подбор которых зависит от типа стены Используйте большее количество анкеров чем обычно требуется для такого веса чтобы избежать вибрирования в ходе работы и чтобы обеспечить надежное крепление кондиционера надолго Блок должен быть установлен в соответствии с ограничениями и правилами Вашей страны Дренаж конденсата наружного блока только для моделей с теплонасосом Конденсат и лёд образовавшийся во внешнем блоке может быть выведен через сливную трубу 1 Дренажное отверстие должно находиться в 25 миллиметровом отверстии блока как показано на рисунке 2 Соедините сливную трубу и сливное отверстие Позаботьтесь о том чтобы вода сливалась в подходящее для этого место 20
