[ 9 ]

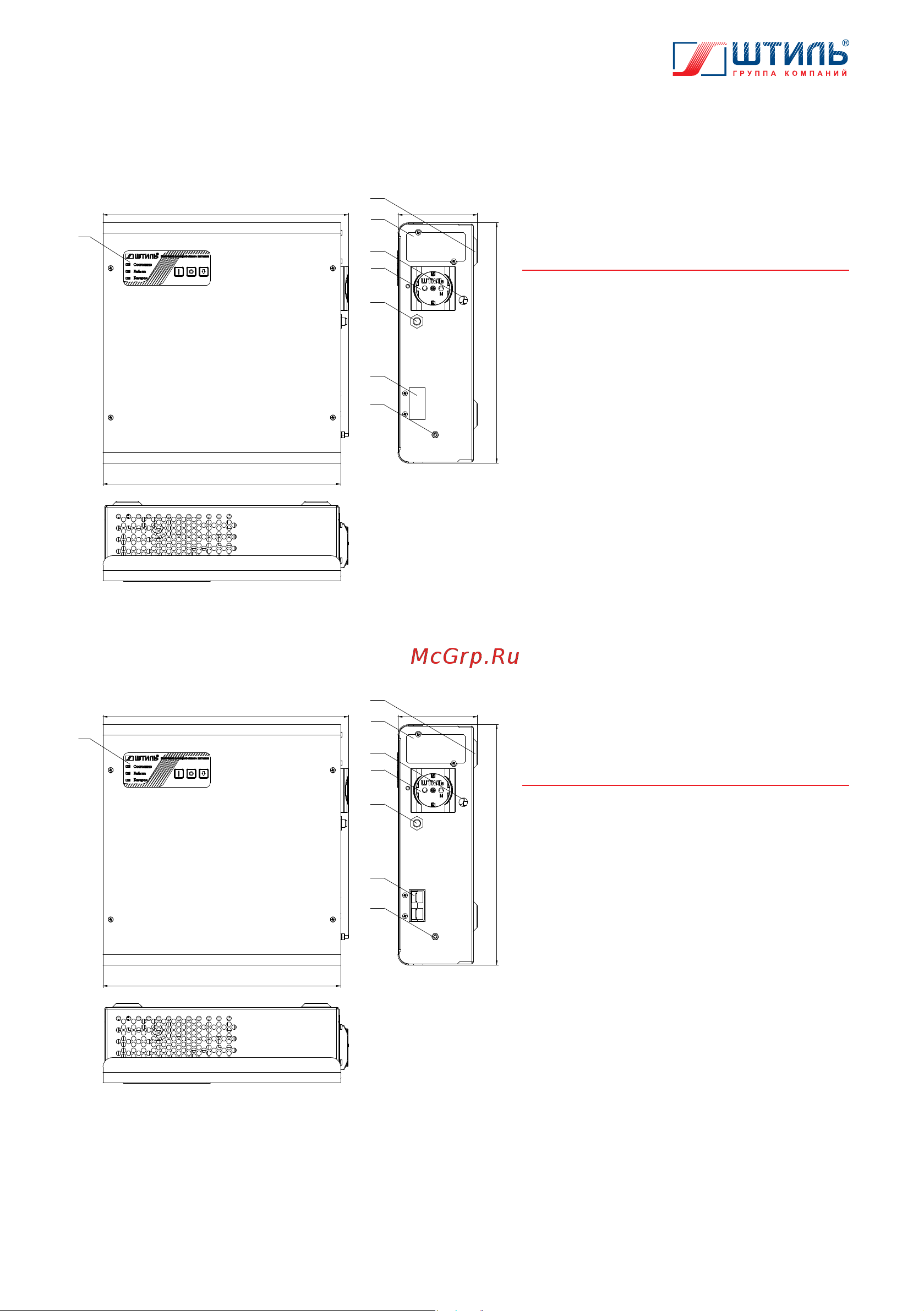

Рисунок 2а. Габаритные размеры, ком-
поненты передней и боковой панели
ИБП Штиль SW250SL
Рисунок 2б. Габаритные размеры, ком-
поненты передней и боковой панели
ИБП Штиль SW250LD
1 - панель управления и индикации;
2 - элементы (выдавки) с отверстиями
для крепления на ровную
вертикальную поверхность;
3 - слот для установки платы
расширения интерфейсов;
4 - место выхода сетевого кабеля с
евровилкой;
5 - розетка для подключения нагрузки
«Выход ~ 230 В» – тип F, 16А (далее
– розетка);
6 - кнопка защиты (5 А);
7 - заглушка;
8 - шпилька заземления.
1 - панель управления и индикации;
2 - элементы (выдавки) с отверстиями
для крепления на ровную
вертикальную поверхность;
3 - слот для установки платы
расширения интерфейсов;
4 - место выхода сетевого кабеля с
евровилкой;
5 - розетка «Выход ~ 230 В»;
6 - кнопка защиты (5 А);
7 - разъём типа TD50A для подключения
внешней аккумуляторной батареи;
8 - шпилька заземления.
278
92285
275
1
2
3
4
5
6
7
8
278
92285
275
1
2
3
4
5
6
7
8
