БАТАРЕЙНЫЙ МОДУЛЬ ШТИЛЬ:
BM-36-09, BM-36-18, BM-36-27
ЭТИКЕТКА
1 Основные сведения об изделии
Конструктивно изделие выполнено в виде металлического шкафа с габаритными
размерами 383х358х111 мм (ВхШхГ). Изделие предназначено для установки
аккумуляторных батарей.
Масса без учета аккумуляторных батарей – не более 8 кг. Максимальная масса
устанавливаемых аккумуляторных батарей в изделие не должна превышать 25 кг.
Внешний вид и габаритные размеры изделия приведены на рисунке 1.

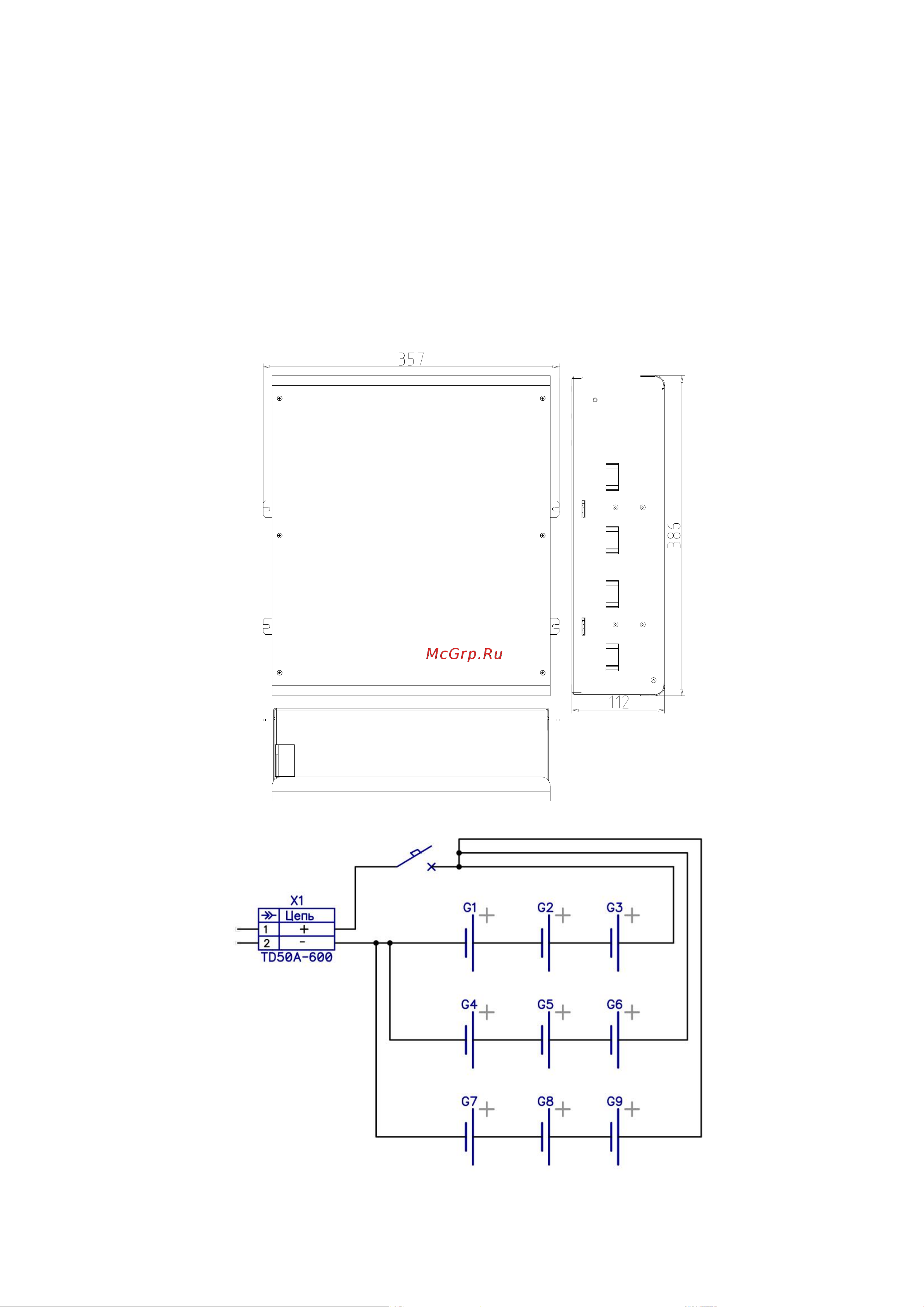

Рисунок 1 – Габаритные размеры изделия
Рисунок 2 – Схема электрическая соединений
