Штиль BM-36-27 Руководства по эксплуатации онлайн [2/4] 626399
![Штиль BM-36-27 Руководства по эксплуатации онлайн [2/4] 626399](/views2/1833709/page2/bg2.png)

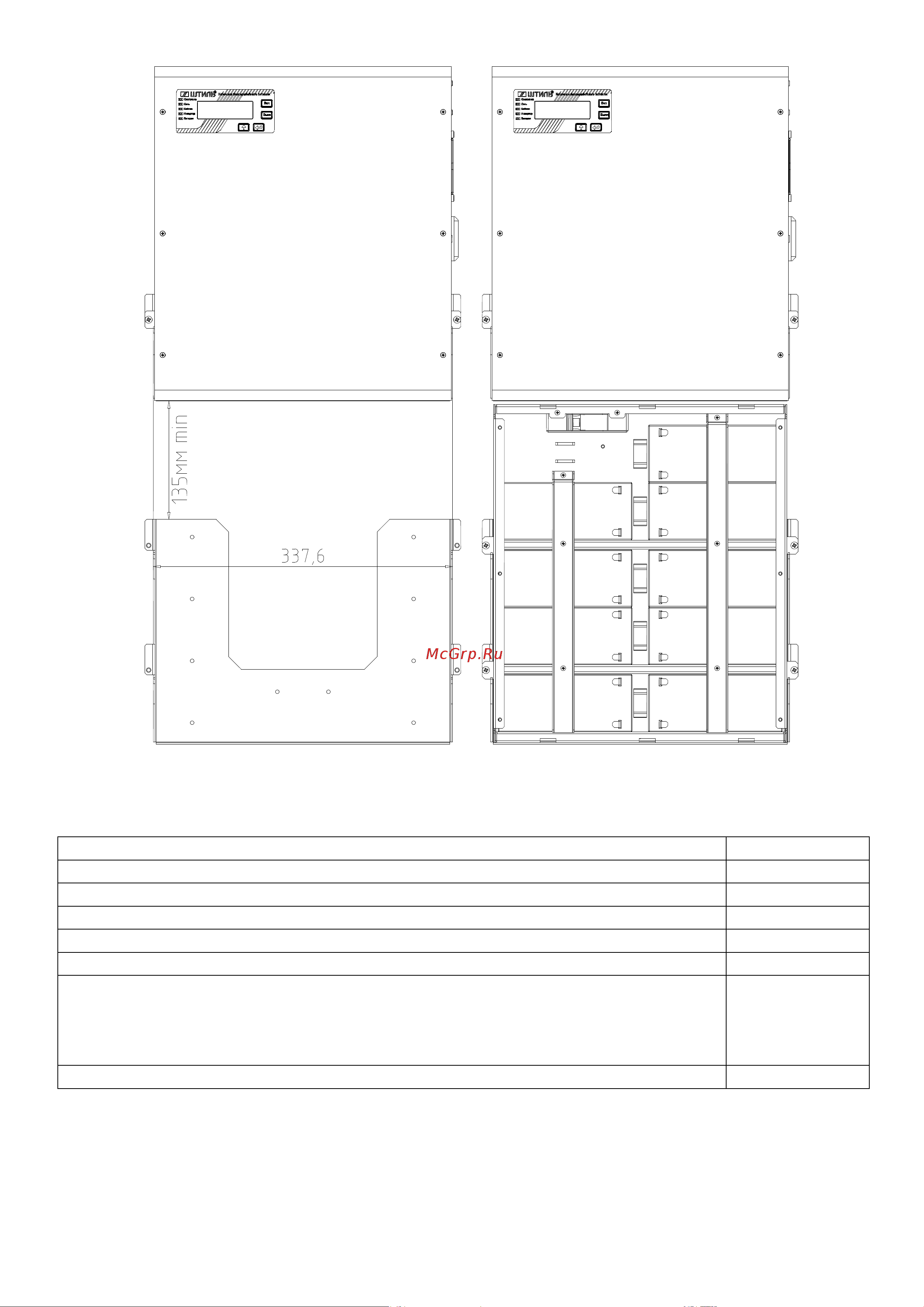

Рисунок 3 – Рекомендованное расположение кронштейна для крепления изделия на стену и
пример установки ИБП и батарейного модуля
Комплектность изделия приведена в таблице 1.
Таблица 1 – Комплектность изделия
Наименование
Кол-во, шт.
Батарейный модуль Штиль
1
- корпус батарейного модуля;
1
- выводы для подключения батарейного модуля, комплект;
1
- автоматический выключатель АБ
1
Кабель и перемычки для подключения АБ, комплект
1
Аккумуляторные батареи 12В, шт.
BM-36-09
3
BM-36-18
6
BM-36-27
9
Кронштейн для монтажа на стену с комплектом крепежных метизов
1
Схема электрическая изделия приведена на рисунке 2.
В изделии BM-36-18 не устанавливаются батареи G7, G8, G9. В изделии BM-36-09
не устанавливаются батареи G4...G9.
Основные технические характеристики представлены в таблице 2.
