2
+
1
4к L=260
4к L=
6ч L=1м
TD50A-600
6к L=
Черн.
4c L=
4к L=
4c L=
4к L=
4c L=
к Внешним
Аккумуляторам
6к L=1м
TD50A-600
4c L=260
4c L=
G4
12B
4c L=
G5
12B
G6
12B
12B
G9
12B
G2
12B
G7
12B
G3
12B
G8
-36В
-
Конт.Цепь
+ 36В
-
+
+
Компоновка
разъемов типа
APP 1445957
ВКЛ. АБ
QF1
ETIMAT 63A
Красн.
12B
G1
Батарейный модуль BMT36-27
Кабель АБ (для подкл. к ИБП)
ИБП типа ST1101,
SR1101

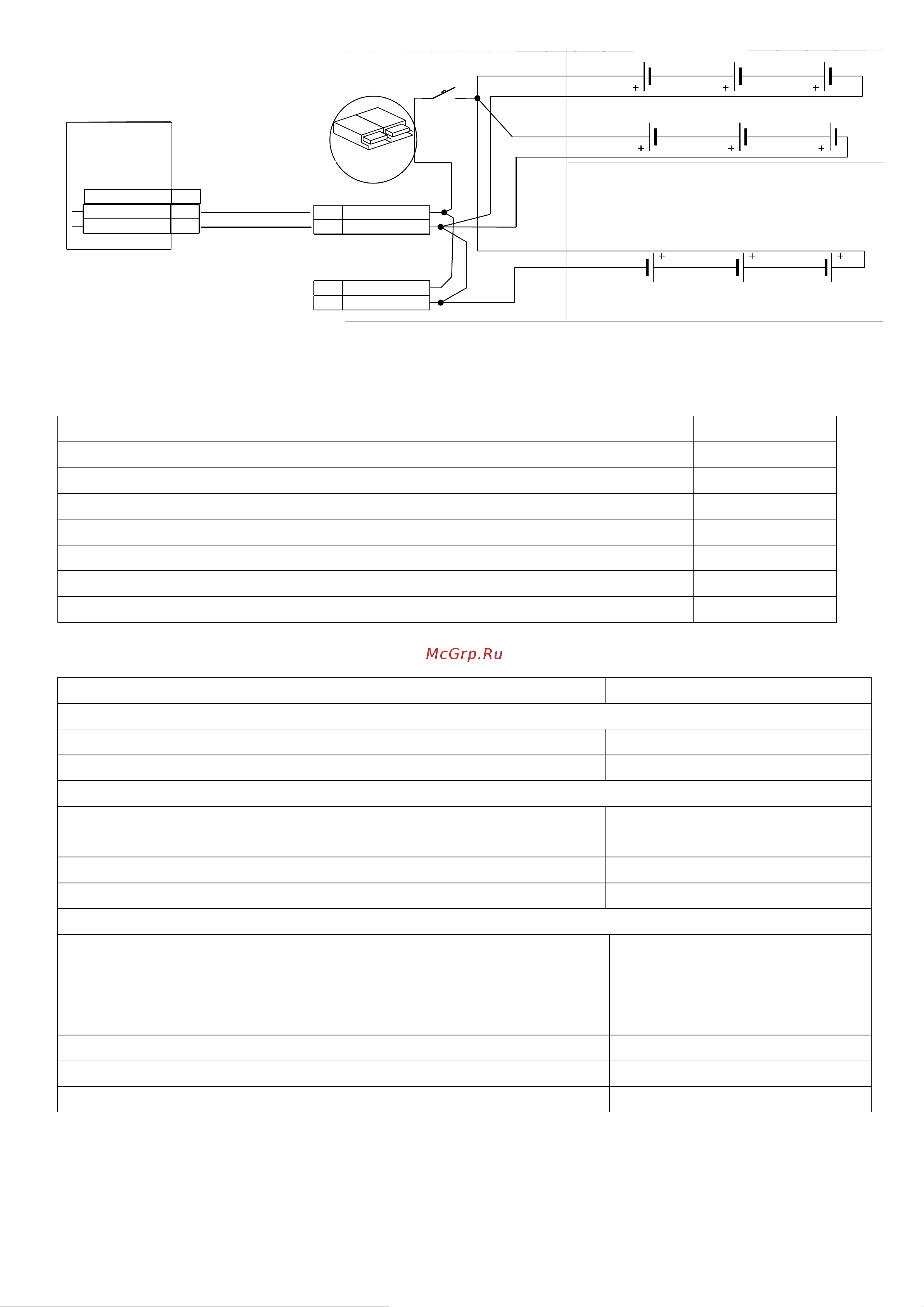

Рисунок 2 – Схема электрическая соединений
Комплектность изделия приведена в таблице 1.
Таблица 1 – Комплектность изделия
Наименование
Кол-во, шт.
Батарейный модуль Штиль:
1
- корпус батарейного модуля;
1
- выводы для подключения батарейного модуля, комплект;
1
- автоматический выключатель АБ
1
Кабель и перемычки для подключения АБ, комплект
1
Разъем подключения (APP 1445957)
2
Аккумуляторные батареи 12В, шт.
9
Основные технические характеристики представлены в таблице 2.
Таблица 2 – Технические характеристики батарейного модуля BMT-36-27
Наименование параметра
Значение параметра
Параметры напряжения постоянного тока
Номинальное входное напряжение, В
36
Номинальное выходное напряжение, В
36
Устанавливаемые аккумуляторные батареи
Количество устанавливаемых аккумуляторных
батарей 12В, шт.
9
Емкость одной аккумуляторной батареи, А*ч
9
Суммарная емкость АБ в модуле, А*ч
27
Эксплуатационные ограничения
УХЛ 4.2 по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
40 000
18
7
