Штиль BMR-72-24 Руководство по Эксплуатации онлайн
Батарейный модуль Штиль BMR-72-24
ЭТИКЕТКА
1 Основные сведения об изделии
Конструктивно изделие выполнено в виде металлического шкафа с габаритными
размерами 133х483х570 мм (ВхШхГ). Изделие предназначено для установки
аккумуляторных батарей.
Масса без учета массы аккумуляторных батарей – не более 20 кг.
Габаритные размеры и внешний вид изделия представлены на рисунке 1.
Порядок установки и соединения аккумуляторных батарей в изделие приведен
на рисунках 2 и 3.

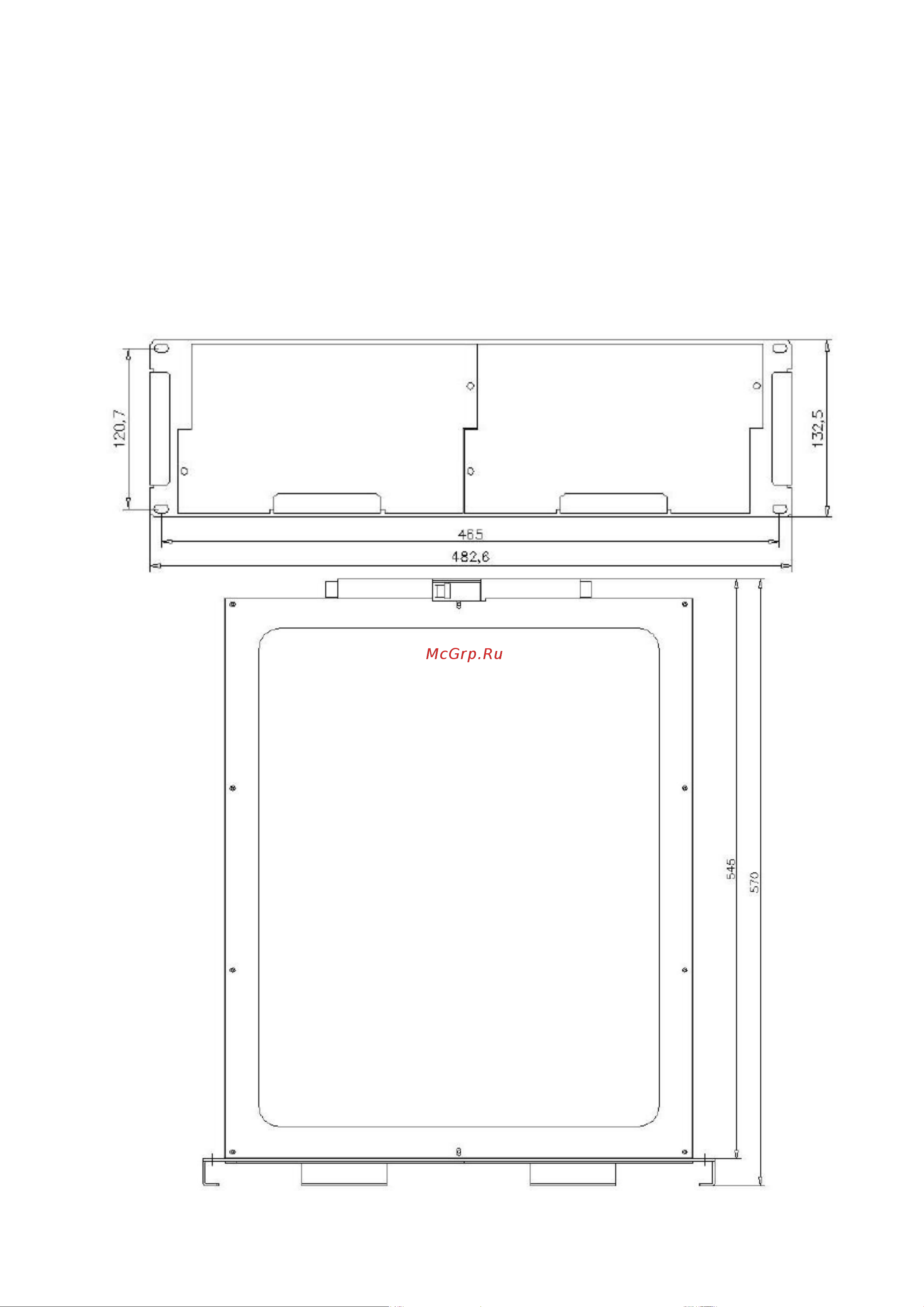

Рисунок 1 – Габаритные размеры и внешний вид изделия
Содержание
- Батарейный модуль штиль bmr 72 24 1
- G11 g12 2
- Автоматический выключатель аб 1 2
- Аккумуляторные батареи 12в шт 12 2
- Аккумуляторный блок для установки аккумуляторных батарей 2 2
- Батарейный модуль штиль 1 2
- Вкл 2
- Выводы для подключения батарейного модуля комплект 1 2
- Кабель и перемычки для подключения аб комплект 1 2
- Комплект для монтажа в стойку 1 2
- Комплектность изделия приведена в таблице 1 таблица 1 комплектность изделия 2
- Корпус батарейного модуля 1 2
- Наименование кол во шт 2
- Откл 2
- Поставляется по дополнительному заказу 2
- Разъем подключения app 1445957 2 2
- Рисунок 2 схема электрическая соединений 2
- Рисунок 3 схема установки и соединений аккумуляторных батарей 2
- Гарантийные обязательства 4
