1
2
2
1
2,5c L=
2,5к L=
2
10к L=1м
TD50A-600
X1
+
ВКЛ. АБ
2,5c L=
2,5к L=
1
TD50A-600
10ч L=1м
TD50A-600
6к L=
G1
12B
X1
QF1
ETIMAT 40A
Кабель АБ (для подкл. к ИБП)
+ 72В
TDA50A-600
+ +
Конт.ЦепьКонт. Цепь
--
- 72В
к Внешним
Аккумуляторам
ИБП типа SR1102, ST1102
TDA50A-600
+
-
+
Аккумуляторный модуль BMT-72-09
G2
12B
12B
G3
12B
G4
12B
G5
12B
G6
Конт.Цепь
-
Кабель АБ (для подкл. к ИБП)

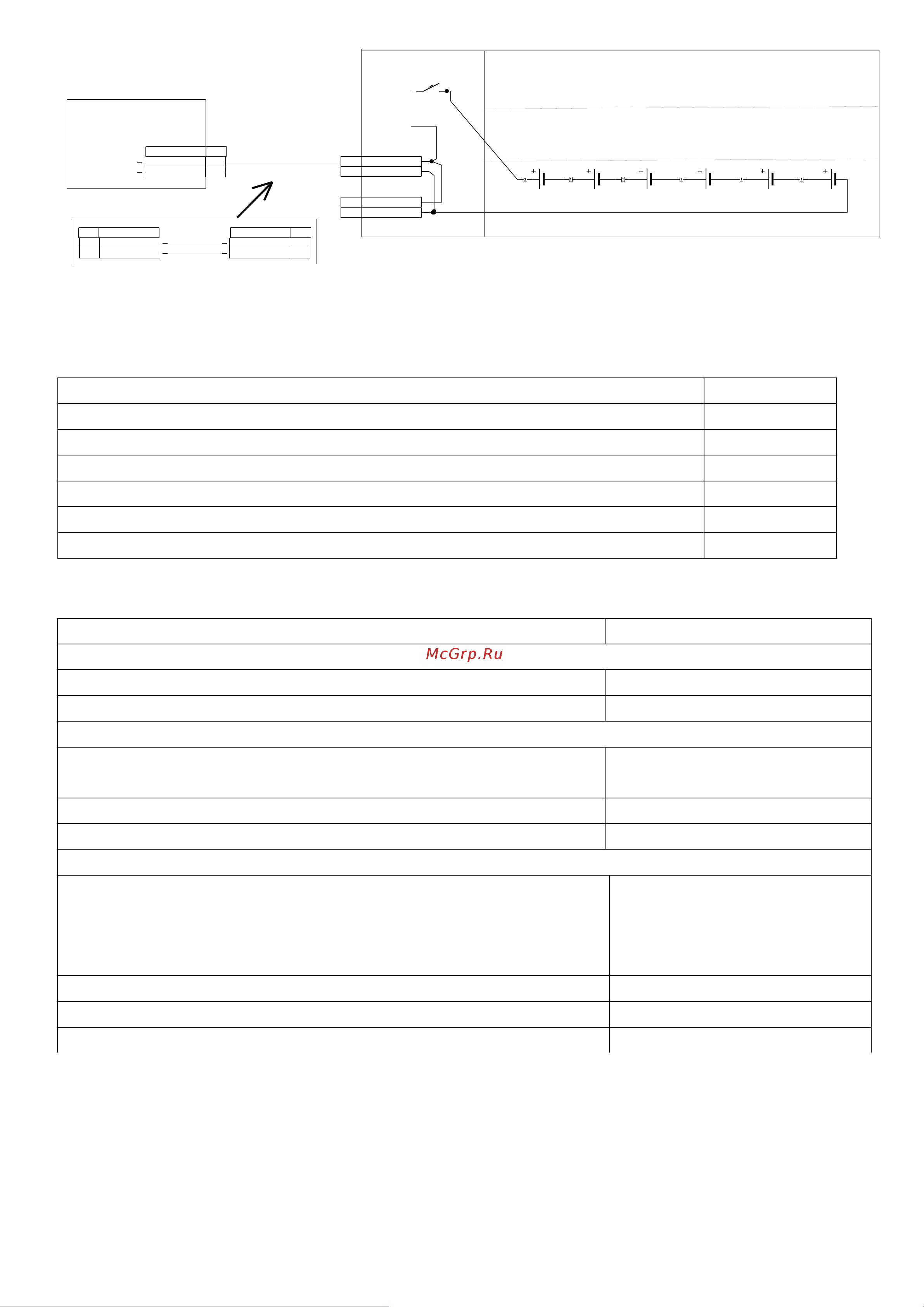

Рисунок 2 – Схема электрическая соединений
Комплектность изделия приведена в таблице 1.
Таблица 1 – Комплектность изделия
Наименование
Кол-во, шт.
Батарейный модуль Штиль:
1
- корпус батарейного модуля;
1
- выводы для подключения батарейного модуля, комплект;
1
- автоматический выключатель АБ
1
Кабель и перемычки для подключения АБ, комплект
1
Аккумуляторные батареи 12В, шт.
6
Основные технические характеристики представлены в таблице 2.
Таблица 2 – Технические характеристики батарейного модуля BMT-72-09
Наименование параметра
Значение параметра
Параметры напряжения постоянного тока
Номинальное входное напряжение, В
72
Номинальное выходное напряжение, В
72
Устанавливаемые аккумуляторные батареи
Количество устанавливаемых аккумуляторных батарей
12В, шт.
6
Емкость одной аккумуляторной батареи, А*ч
9
Суммарная емкость АБ в модуле, А*ч
9
Эксплуатационные ограничения
УХЛ 4.2 по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
40 000
18
7
