Штиль BMT-72-27 Руководства по эксплуатации онлайн [2/4] 626405

Штиль BMT-72-27 Руководства по эксплуатации онлайн [2/4] 626405
1
2
2,5c L=
2,5к L=
X1
+
ВКЛ. АБ
2,5c L=
2,5к L=
2,5к L=
1,5c L=
6к L=
G13
12B
X1
QF1
ETIMAT 40A
G1
12B
G7
12B
G2
12B
G8
12B 12B
G9
G6
12B
+ 72В
TDA50A-600
4c L=
2,5к L=
TD50A-600
- 72В
Конт.Цепь
к Внешним
Аккумуляторам
ИБП типа SR1102,
ST1102
TDA50A-600
+
-
+
Аккумуляторный модуль BMT-72-27
G14
12B
12B
G15
12B
G16
12B
G17
12B
G18
-
G4
12B
G3
12B
G5
12B
12B
G10
12B
G11
12B
G12
Кабель АБ (для подкл. к ИБП)

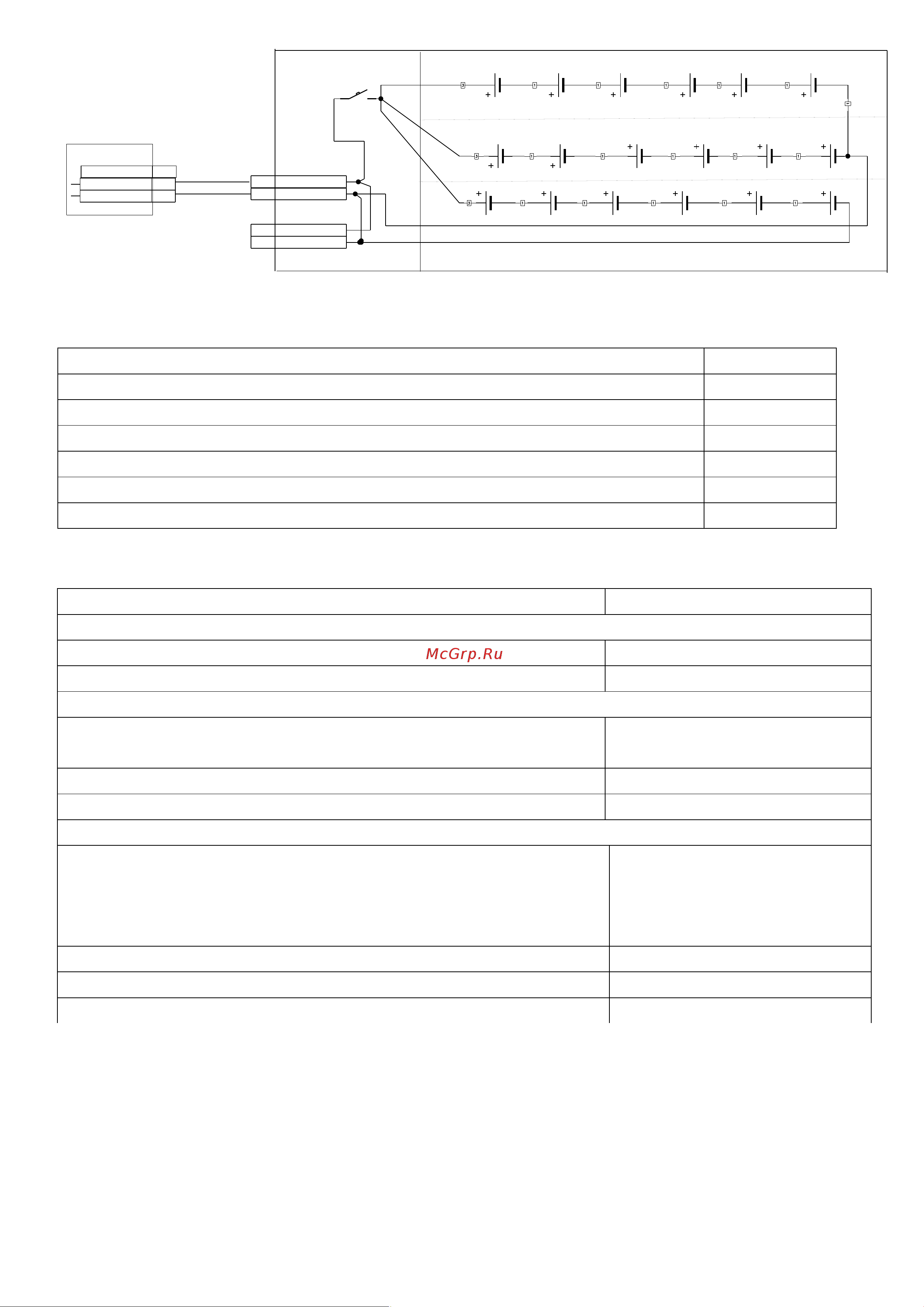

Рисунок 2 – Схема электрическая соединений
Комплектность изделия приведена в таблице 1.
Таблица 1 – Комплектность изделия
Наименование
Кол-во, шт.
Батарейный модуль Штиль:
1
- корпус батарейного модуля;
1
- выводы для подключения батарейного модуля, комплект;
1
- автоматический выключатель АБ
1
Кабель и перемычки для подключения АБ, комплект
1
Аккумуляторные батареи 12В, шт.
18
Основные технические характеристики представлены в таблице 2.
Таблица 2 –Технические характеристики батарейного модуля BMT-72-27
Наименование параметра
Значение параметра
Параметры напряжения постоянного тока
Номинальное входное напряжение, В
72
Номинальное выходное напряжение, В
72
Устанавливаемые аккумуляторные батареи
Количество устанавливаемых аккумуляторных батарей
12В, шт.
18
Емкость одной аккумуляторной батареи, А*ч
9
Суммарная емкость АБ в модуле, А*ч
27
Эксплуатационные ограничения
УХЛ 4.2 по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
40 000
18
7
