1
2
4c L=
4к L=
X1
+
ВКЛ. АБ
4c L=
4к L=
6к L=1м
6ч L=1м
4к L=
4c L=
12B
G5
12B
G6
12B
G7
12B
G8
X1
QF1
ETIMAT 40A
G4
12B
G3
12B
G2
12B
G1
12B
TD50A-600
TDA50A-600
4c L=
+ 96В
- 96В
к Внешним
Аккумуляторам
ИБП типа ST1103,
SR1103
TDA50A-600
+
-
+
Конт.Цепь
-
Аккумуляторный модуль BMT-96-09.
Кабель АБ (для подкл. к ИБП)

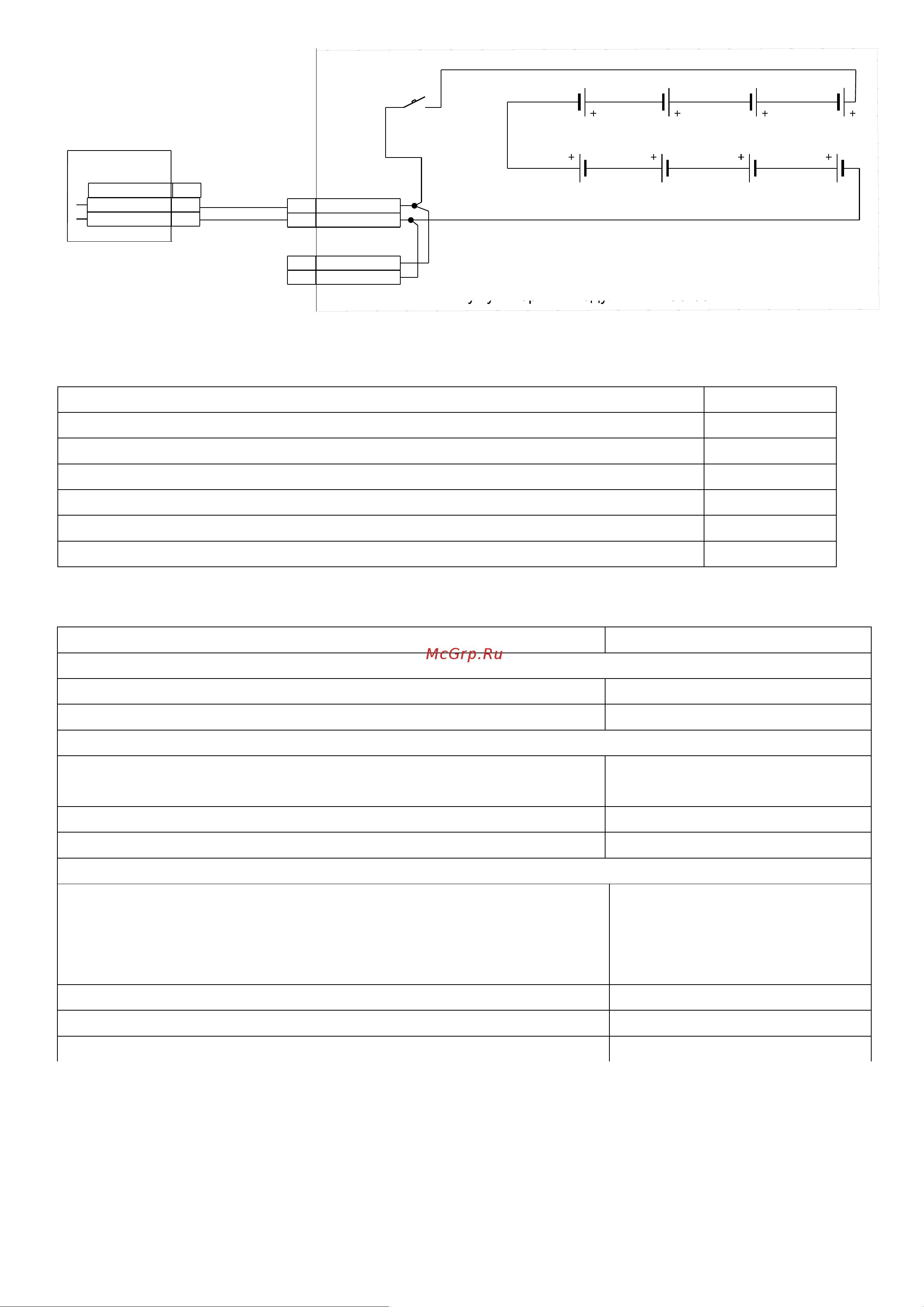

Рисунок 2 – Схема электрическая соединений
Комплектность изделия приведена в таблице 1.
Таблица 1 – Комплектность изделия
Наименование
Кол-во, шт.
Батарейный модуль Штиль:
1
- корпус батарейного модуля;
1
- выводы для подключения батарейного модуля, комплект;
1
- автоматический выключатель АБ
1
Кабель и перемычки для подключения АБ, комплект
1
Аккумуляторные батареи 12В, шт.
8
Основные технические характеристики представлены в таблице 2.
Таблица 2 – Технические характеристики батарейного модуля BMT-96-09
Наименование параметра
Значение параметра
Параметры напряжения постоянного тока
Номинальное входное напряжение, В
96
Номинальное выходное напряжение, В
96
Устанавливаемые аккумуляторные батареи
Количество устанавливаемых аккумуляторных батарей
12В, шт.
8
Емкость одной аккумуляторной батареи, А*ч
9
Суммарная емкость АБ в модуле, А*ч
9
Эксплуатационные ограничения
УХЛ 4.2 по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
40 000
18
7
