TD50A-600
1
X1
+
ВКЛ. АБ
4c L=
4к L=
4к L=
к Внешним
Аккумуляторам
6к L=1м
6ч L=1м
2
G14
12B
X1
QF1
ETIMAT 40A
G15
12B
12B
G5
G4
12B
G3
12B
+ 96В
TDA50A-600
- 96В
ИБП типа SR1103,
ST1103
TDA50A-600
+
-
+
Аккумуляторный модуль BMT-96-18.
12B
G9
12B
G10
12B
G11
G13
12B
12B
G12
Конт.Цепь
-
G16
12B
12B
G7
G2
12B
12B
G6
12B
G8
G1
12B
Кабель АБ (для подкл. к ИБП)

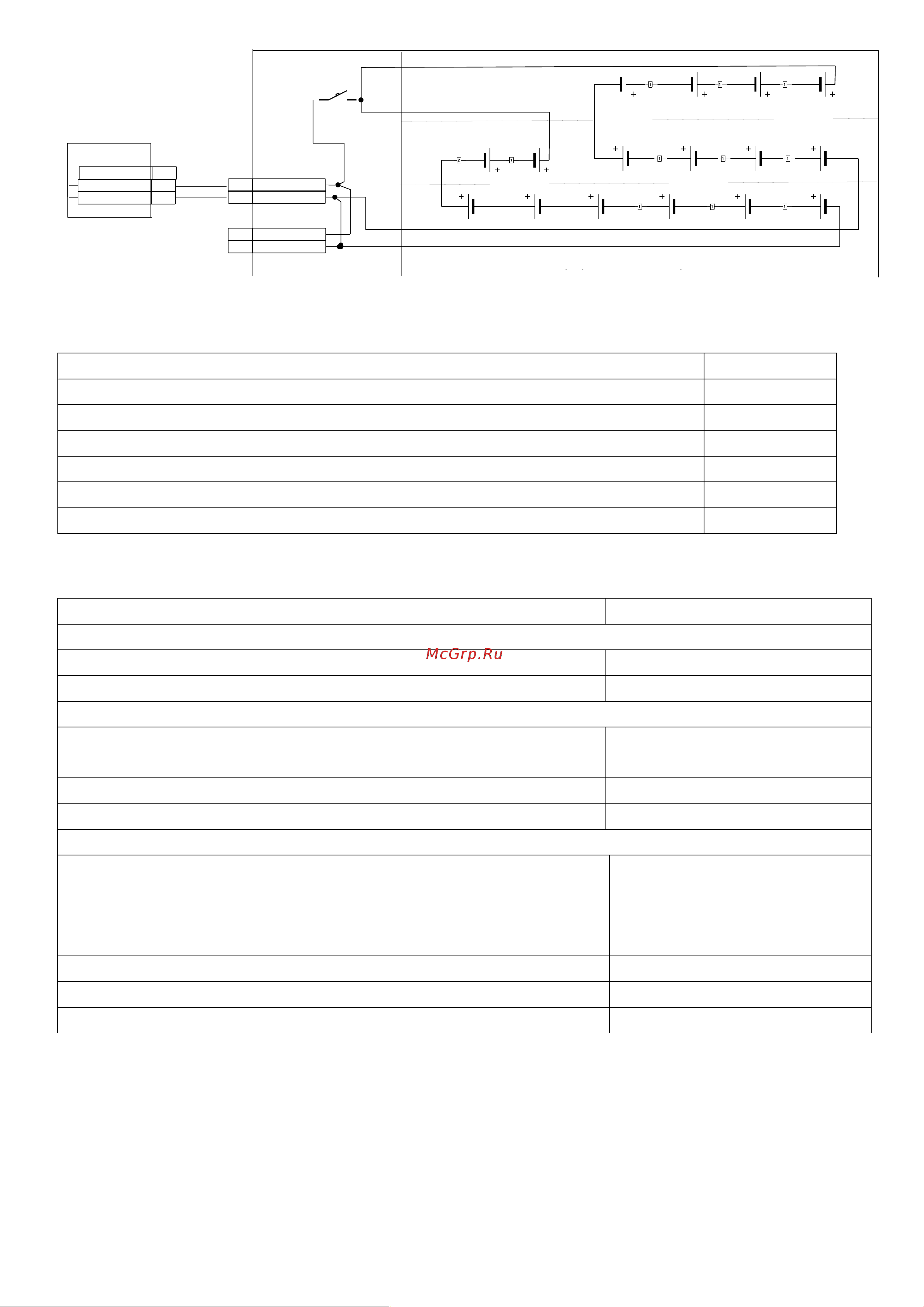

Рисунок 2 – Схема электрическая соединений
Комплектность изделия приведена в таблице 1.
Таблица 1 – Комплектность изделия
Наименование
Кол-во, шт.
Батарейный модуль Штиль:
1
- корпус батарейного модуля;
1
- выводы для подключения батарейного модуля, комплект;
1
- автоматический выключатель АБ
1
Кабель и перемычки для подключения АБ, комплект
1
Аккумуляторные батареи 12В, шт.
16
Основные технические характеристики представлены в таблице 2.
Таблица 2 – Технические характеристики батарейного модуля BMT-96-18
Наименование параметра
Значение параметра
Параметры напряжения постоянного тока
Номинальное входное напряжение, В
96
Номинальное выходное напряжение, В
96
Устанавливаемые аккумуляторные батареи
Количество устанавливаемых аккумуляторных батарей
12В, шт.
16
Емкость одной аккумуляторной батареи, А*ч
9
Суммарная емкость АБ в модуле, А*ч
18
Эксплуатационные ограничения
УХЛ 4.2 по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
40 000
18
7
