1 1
2
2 2
1
TD50A-600
6ч L=1м
6к L=1м
TD50A-600
X2
+
ВКЛ. АБ
4c L=350
6к L=1м
6ч L=1м
TD50A-600
4к L=250
12B
G16
4c L=60
4c L=60
4c L=60
4c L=60
12B
G12
4c L=60
4c L=60
4c L=60
4c L=60
4c L=60
X1
QF1
ETIMAT 63A
G1
12B
G3
12B
G4
12B
Конт.ЦепьКонт. Цепь
Батарейный кабель TD50A-TD50A-1-2x6 (1шт.)
Маркировать "-АБ"
Батарейный кабель TD50A-T-1-2x6 (1шт.)
TDA50A-600
4к L=350
+ +
--
+
Конт.Цепь
-
Маркировать "+АБ"
TDA50A-600
+
-
4c L=60
4c L=60
12B
G14
12B
G13
12B
G11
12B
G10
4c L=60
4c L=60
4c L=60
12B
G9
+
-
G2
12B
12B
G5
12B
G6
12B
G7
12B
G8
12B
G15
ВНИМАНИЕ! Кабели комплектуются в составе BMT
Аккумуляторный модуль BMT-192-09.

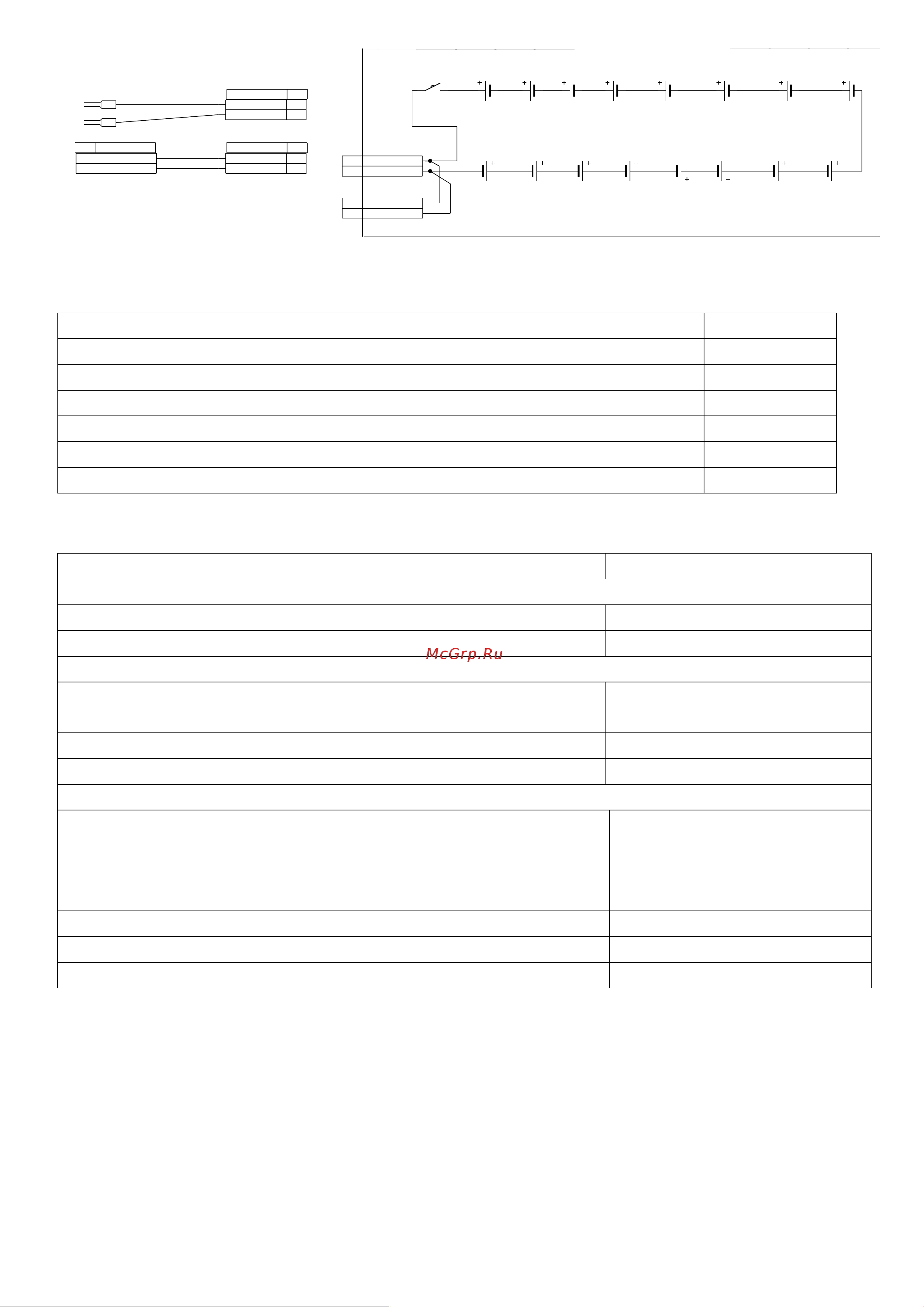

Рисунок 2 – Схема электрическая соединений
Комплектность изделия приведена в таблице 1.
Таблица 1 – Комплектность изделия
Наименование
Кол-во, шт.
Батарейный модуль Штиль:
1
- корпус батарейного модуля;
1
- выводы для подключения батарейного модуля, комплект;
1
- автоматический выключатель АБ
1
Кабель и перемычки для подключения АБ, комплект
1
Аккумуляторные батареи 12В, шт.
16
Основные технические характеристики представлены в таблице 2.
Таблица 2 – Технические характеристики батарейного модуля BMT-192-09-L
Наименование параметра
Значение параметра
Параметры напряжения постоянного тока
Номинальное входное напряжение, В
192
Номинальное выходное напряжение, В
192
Устанавливаемые аккумуляторные батареи
Количество устанавливаемых аккумуляторных батарей
12В, шт.
16
Емкость одной аккумуляторной батареи, А*ч
9
Суммарная емкость АБ в модуле, А*ч
9
Эксплуатационные ограничения
УХЛ 4.2 по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
5 (ОЖ4) по ГОСТ 15150
40 000
18
7
