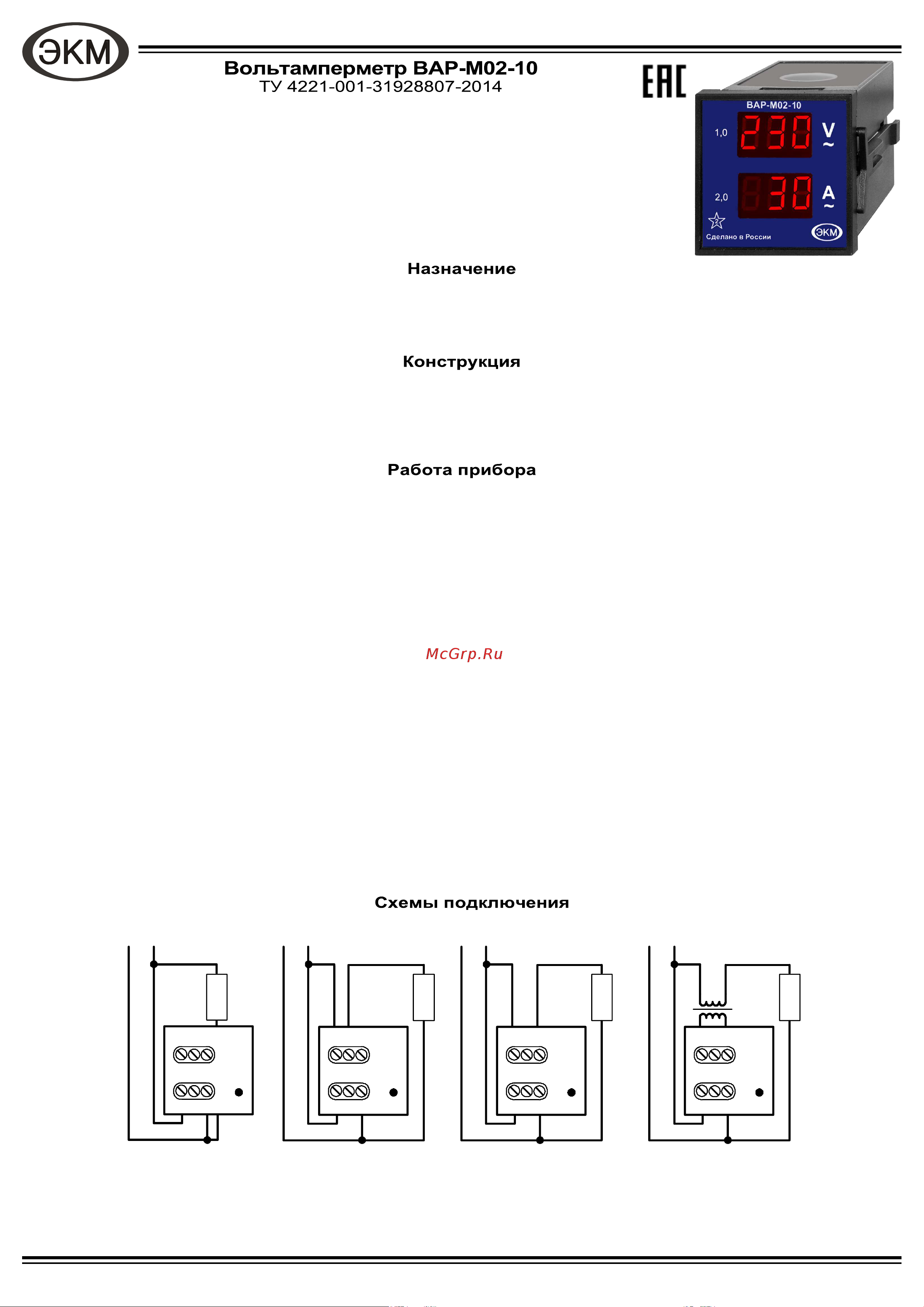

Меандр ВАР-М02-10 Паспорт онлайн

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

МР 34.0210.01 ПС V17.08.21

 Измерение среднеквадратичных значений напряжений и токов

 Питание от контролируемого напряжения

 Измерение напряжения - АС20...450 В

 Рабочий диапазон частот - от 45 до 65 Гц, и от 360 до 450 Гц (только

для исполнения 400 Гц)

 Бесконтактное измерение тока 3...30А

 Контактное измерения тока (0.1 ... 1.0А, 0.5 … 5.0А)

 Возможность подключения внешнего трансформатора тока до 1000А

Цифровой промышленный вольтамперметр ВАР-М02-10 (далее вольтамперметр) предназначен для технологического кон-

троля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, быто-

вом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управ-

ления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объ-

ектах. Является средством контроля. Периодической поверке не подлежит.

Вольтамперметр выпускается выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов

питания и коммутируемых электрических цепей. Вольтамперметр монтируется на щит. Крепление осуществляется с помощью пере-

движных пластмассовых зажимов. Конструкция клемм обеспечивает зажим проводов сечением до 2.5мм

. На лицевой панели при-

бора расположены цифровые индикаторы отображающие величину напряжения и тока, на задней панели расположены клеммы и

кнопка выбора режимов. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой осве-

щённости. Габаритные размеры приведены на рис. 2. Технические характеристики приведены в таблице.

Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2).

Ток измеряется контактным и бесконтактным способами. Бесконтактным способом с помощью встроенного или внешнего трансфор-

матора тока, что обеспечивает гальваническую развязку.

Для измерения тока в диапазоне от 0 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2.

Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 1А.

Для измерения тока в диапазоне от 0 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1.

Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 5А (установлено по умолчанию).

Для измерения тока в диапазоне от 0 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе.

Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 30А.

Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать стандартный внешний трансформатор тока ХХ/5А.

Цепь с измеряемым током необходимо пропустить сквозь отверстие во внешнем трансформаторе тока, контакты трансформатора

тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с

помощью кнопки выбора режимов установить необходимый коэффициент трансформации (удерживать кнопку в течении 15с, потом

кратковременным нажатием выбрать необходимый коэффициент).

При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе. Схемы под-

ключения изображены на рис. 1 и корпусе прибора.

Использование кнопки для просмотра дополнительной информации:

1-е нажатие - Umax с момента последнего сброса

2-е нажатие - Umin с момента последнего сброса

3-е нажатие - ∆U с момента последнего сброса

4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса

Удержание кнопки в течении 5 секунд - сброс накопленной информации.

Рис. 1

Диапазон 0...30А

Диапазон 0...1А

Диапазон 0...5А

Работа с внешним

трансформатором ХХ/5А

А1 А2

E E2

НАГРУЗКА

А1 А2

E E2

НАГРУЗКА

А1 А2

E E2

НАГРУЗКА

А1 А2

E E2

НАГРУЗКА
