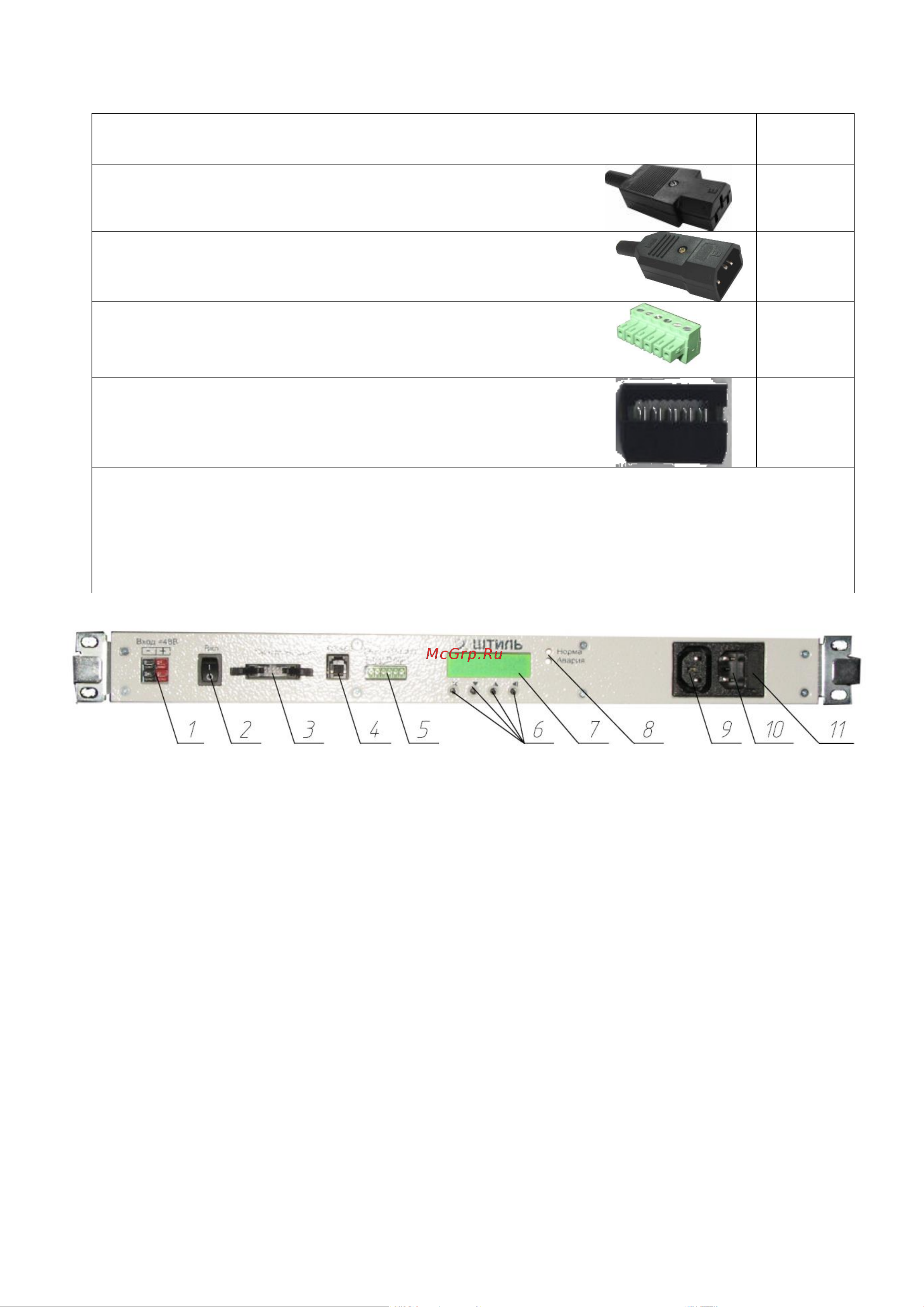

Таблица 1.2 – Комплектность изделия (продолжение)

Наименование

Кол-во,

шт.

4.4

Розетка сетевая кабельная

4.5

Вилка сетевая кабельная

4.6

Розетка 15EDGK для разъема

дистанционной сигнализации («сухие»

контакты)

4.7

Розетка IDC-10F (для разъема синхро-

низации)

– изделие поставляется с упаковкой, если не входит в состав шкафов или

стоек;

– для модификаций инверторов Штиль: PS48/1500, PS48/1500 (STS),

PS60/1500, PS60/1500 (STS);

– для модификаций инверторов Штиль: PS48/1500 (STS), PS60/1500 (STS)

1 – выводы для подключения =48В;

2 – выключатель;

3 – разъём для синхронизации при

параллельной работе;

4 – разъём RS485 для связи с

контроллером;

5 – разъём для сигнализации

(«сухие» контакты);

6 – клавиатура (назначение кнопок:

Отмена, Вниз, Вверх, Ввод);

7 – ЖК-дисплей;

8 – светодиодные индикаторы

(Норма, Авария);

9 – розетка для подключения

нагрузки ~ 220В;

10 – вилка для подключения

входного напряжения ~ 220В

(исполнение STS);

11 – место установки и хранения

плавкой вставки ВП5х20 15А

1.1 - Инвертор Штиль PS48/1500, PS48/1500 (STS), PS60/1500 и PS60/1500

(STS).Вид с фронтальной стороны
