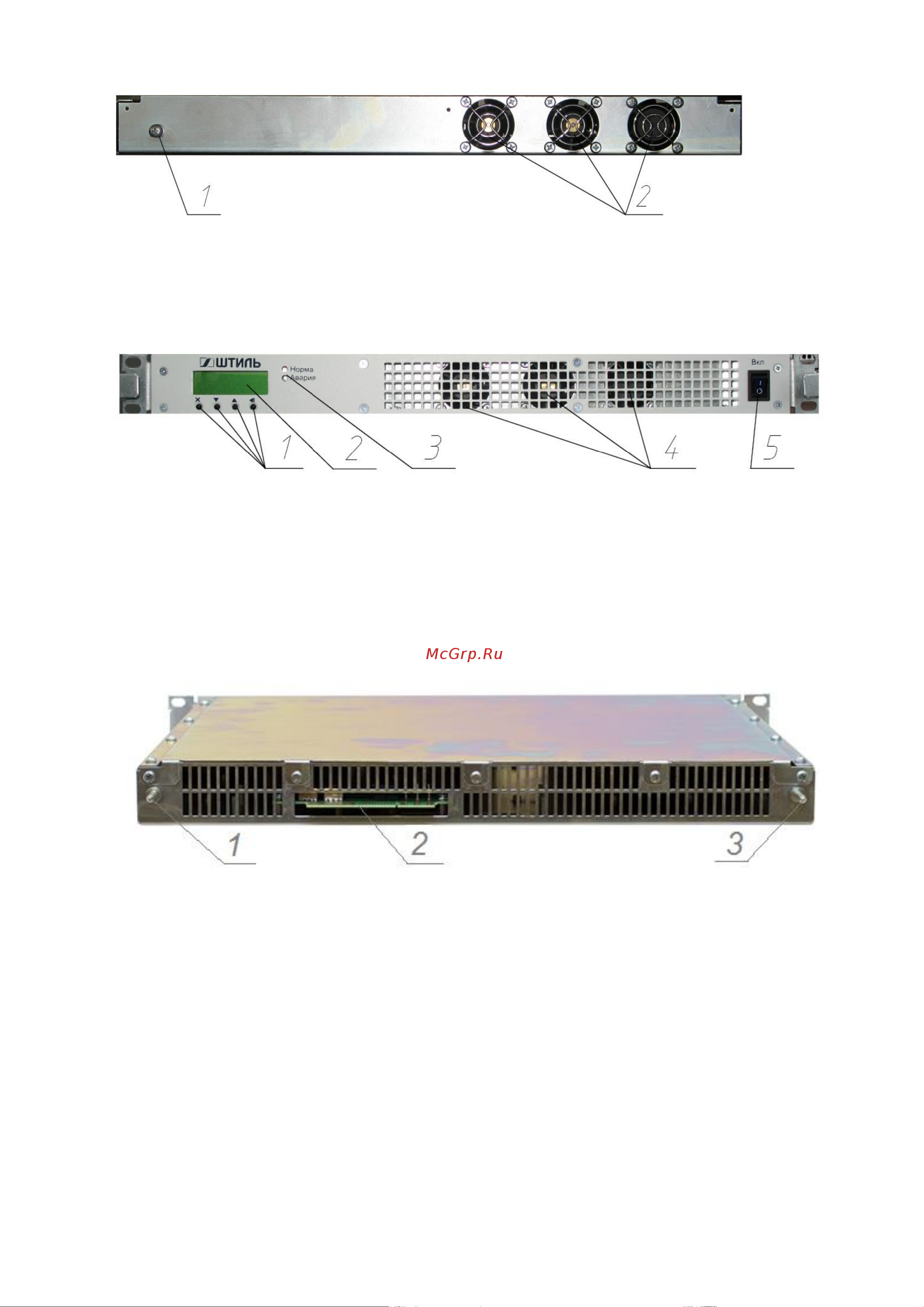

1 – заземляющий контакт;

2 - вентиляторы

Рисунок 1.2 - Инвертор Штиль PS48/1500, PS48/1500 (STS), PS60/1500 и

PS60/1500 (STS). Вид с тыльной стороны

1 – клавиатура (назначение кнопок: Отмена, Вниз, Вверх, Ввод);

2 – ЖК-дисплей;

3 – светодиодные индикаторы (Норма, Авария);

4 – вентиляторы;

5 – выключатель

Рисунок 1.3 - Инвертор Штиль PS48/1500 (HS), PS48/1500 (STS- HS),

PS60/1500 (HS) и Штиль PS60/1500 (STS- HS). Вид с фронтальной стороны

1,3 – направляющая;

2 – краевой разъем

Рисунок 1.4 - Инвертор Штиль PS48/1500 (HS), PS48/1500 (STS- HS),

PS60/1500 (HS) и Штиль PS60/1500 (STS- HS)

Вид с тыльной стороны
