Штиль PS2020КМ [20/48] Гбра 36748 10рэ

20 ГБРА.436748.010РЭ

В этом случае, для начала изменения необходимо нажать кнопку «ВВОД», при

этом, перед заголовком пункта появится звездочка:

например, - *Деж. напр.: 54.6V (см. рисунок А4 г)

Увеличение или уменьшение параметра производится, соответственно, кнопками

«ВВЕРХ» или «ВНИЗ» . При длительном удержании этих кнопок активизируется

ускоренное изменение параметра. При этом если, не отпуская кнопку или , нажать

кнопку , то изменение параметра ускорится в 10 раз. Повторное нажатие этой кнопки

ускорит изменение еще в 10 раз. Сохранение измененного параметра осуществляется

кнопкой «ВВОД» , а отмена изменения – кнопкой «ОТМЕНА» (при отпущенных

кнопках «ВНИЗ» и «ВВЕРХ») (см. рисунок А4 д).

а) б)

в) г)

д)

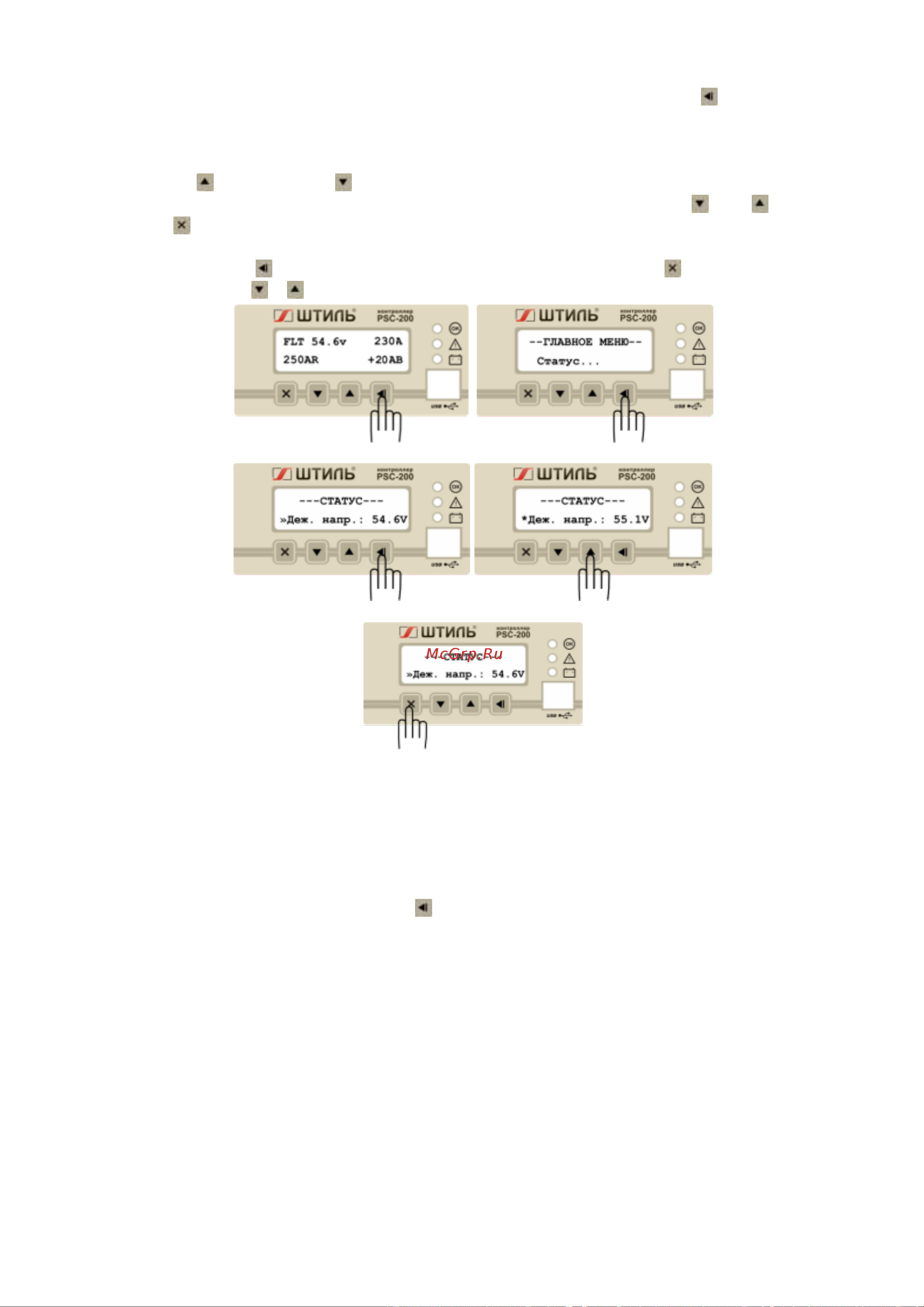

Рисунок А4 - Пример изменения параметра «Дежурное напряжение» и отмены изменений.

Изменение редактируемых параметров возможно только при активированном

системном доступе. В противном случае данный параметр будет доступен только для

просмотра.

А4.1 Главное меню

После нажатия кнопки «ВВОД» из основного режима активируется главное меню

с заголовком «--ГЛАВНОЕ МЕНЮ--».

Оно содержит следующие пункты, содержащие подменю:

- «Статус…» - меню основных параметров системы;

- «Доступ…» - меню организации доступа к изменению параметров;

- «Выпрямители…» - меню выпрямителей;

- «Инверторы…» - меню инверторов;

- «Батареи…» - меню батарей;

- «Шкаф…» - меню климатических параметров;

- «Связь…» - меню выбора и настройки каналов мониторинга;

- «Опции…» - меню дополнительных возможностей.
