1. ОБЩИЕ УКАЗАНИЯ
1.1. Пылесос универсальный модели "КОРВЕТ 364" (далее пылесос) предназначен для уборки в помещениях: сбора
стружек, опилок, древесной, керамической и др. пыли, бетонной крошки, образовавшейся при работе ручных и
электрических машин (сухая уборка) и сбора неагрессивных и негорючих жидкостей с поверхности пола (влажная
уборка).
Для одновременного (автоматического) включения и
отключения пылесоса и ручных и переносных электрических машин
(далее электроинструмент) на корпусе пылесоса установлена электрическая розетка.
1.2. Пылесос предназначен для работы от однофазной сети переменного тока напряжением 220В ± 10% частотой 50 Гц.
1.3. Пылесос предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при
температуре 25 °С.
1.4. Если пылесос внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не
распаковывайте и не включайте его в течение 8 часов. Пылесос должен прогреться до температуры окружающего
воздуха. В противном случае он может выйти из строя при включении.
1.5. Приобретая пылесос, проверьте его работоспособность, комплектность, наличие гарантийных талонов в руководстве
по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при
наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа продавца.
1.6. После продажи пылесоса претензии по его некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры пылесоса приведены в табл
. 1: Таблица 1
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 22
Частота сети, Гц 50
Род тока
переменный,
Тип двигателя коллекторный
Номинальная потребляемая мощность, Вт 1400
Разряжение, мбар 180
Емкость бака пылесборника, л
60
Наличие розетки для подключения электроинструмента Да
Макс. мощность подключаемого электроинструмента, Вт 2000
Минимально необходимая мощность подключаемого к пылесосу
электроинструмента для их синхронной работы, Вт
100
Габаритные размеры без шланга и насадок
465 х 445 х 765
Габаритные размеры упаковки (длина х ширина х высота), мм 470 х 450 х 770
Масса (нетто/брутто), кг 12,6/13,7
2.2. По электробезопасности пылесос модели "КОРВЕТ 364" соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей, оставляем за собой право
вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет прилагаться
отдельным листом к «Руководству».
3. КОМПЛЕКТНОСТЬ

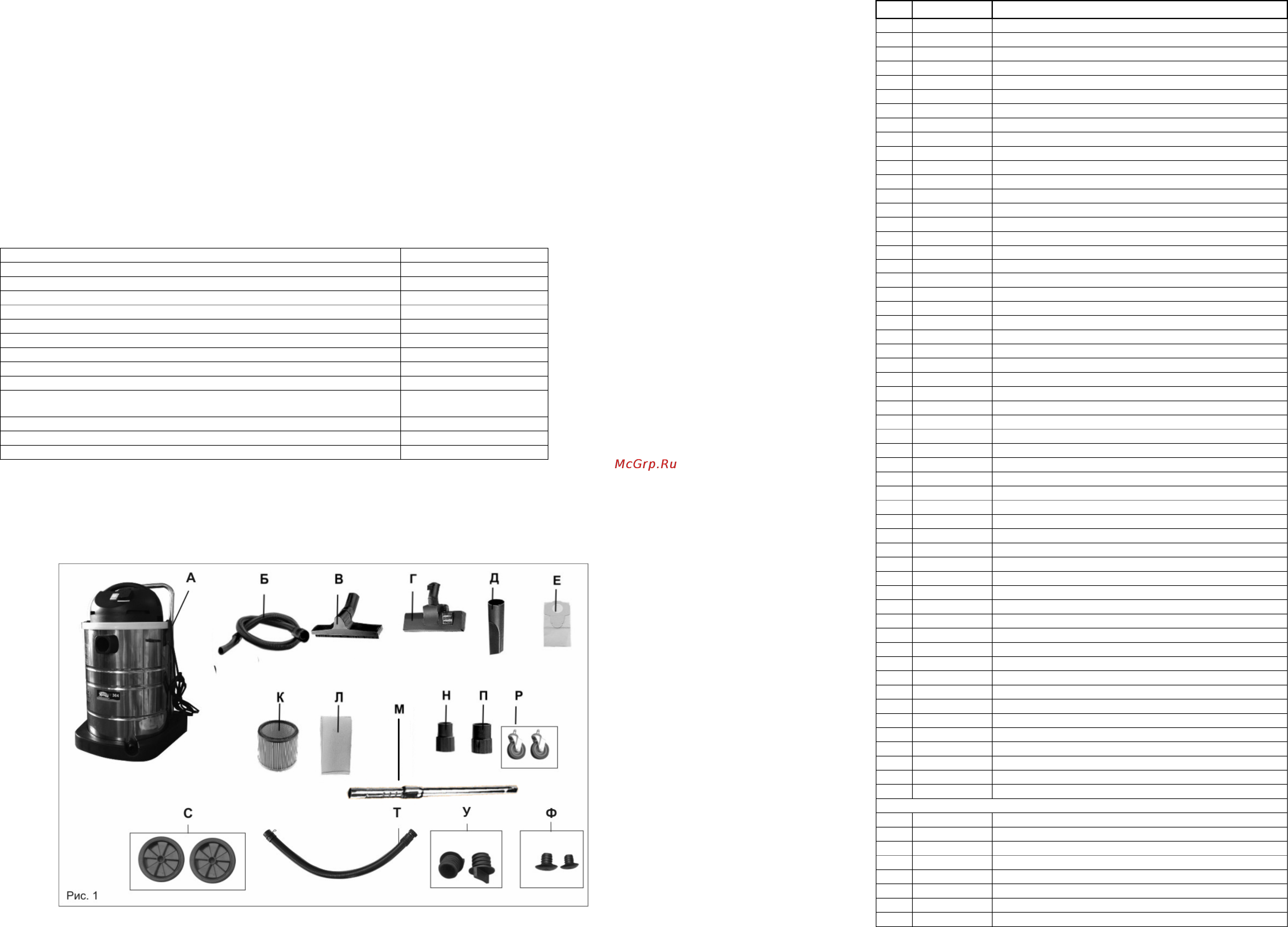

3.1. В комплект поставки входит (Рис.1):
11
ДЕТАЛИ СБОРКИ
*- номер позиции на схеме сборки
№* Код. Наименование
1 130566 Винт
2 130567 Полуручка (верхняя)
3 130568 Полуручка (нижняя)
4 130569 Секция верхняя (крышка)
5 130570 Переключатель
6 130571 Секция средняя
7 130572 Кольцо уплотнительное
8 130573 Электродвигатель
9 130574 Уплотнитель нижний
10 130575 Фильтр двигателя
11 130576 Секция нижняя
12 130577 Кольцо внешнее (нижней секции)
13 130578 Клапан (предохранительный поплавковый )
14 130579 Корпус фильтра
15 130580 Зажим
16 130581 Фиксатор зажима
17 130582 Штифт
18 130583 Пластина зажима (крепежная)
19 25585 Фильтр полиуретановый
20 130585 Зажим трубки
21 130586 Разъем (для подключения шланга)
22 130587 Гнездо (для подключения шланга)
23 130588 Шланг (сливной)
24 130589 Зажим пружинный
25 130590 Патрубок сливного канала
26 130591 Шайба
27 130592 Гайка
28 130593 Бак (корпус)
29 130594 Основание
30 130595 Цепочка
31 130596 Ролик (поворотный)
32 130597 Заглушка
33 130598 Опора роликовая
34 130599 Ось
35 130600 Винт
36 130601 Винт
37 130602 Втулка соединительная
38 130603 Гайка
39 130604 Ручка (перемещения)
40 25587 Насадка для пола для сухой и влажной уборки
41 130606 Штифт
42 130607 Заклепка
43 25580 Шланг гофрированный
44 25591 Насадка щелевая
45 130610 Защита
46 25592 Фильтр - мешок (бумажный)
47 130612 Клемма
48 25581 Удлинитель
49 130614 Фильтр
50 130615 Индуктивность
51 130616 Зажим (кабельный)
52 130617 Конденсатор
53 130618 Шнур питания
54 130619 Этикетка
55 130620 Розетка для подключения электроинструмента
Детали электродвигателя (поз.13)
1 130556 Крыльчатка
2 130557 Кронштейн
3 130558 Щетка угольная
4 130559 Ротор (якорь)
5 130560 Статор
6 130561 Турбина
7 130562 Кожух
8 130563 Крышка
