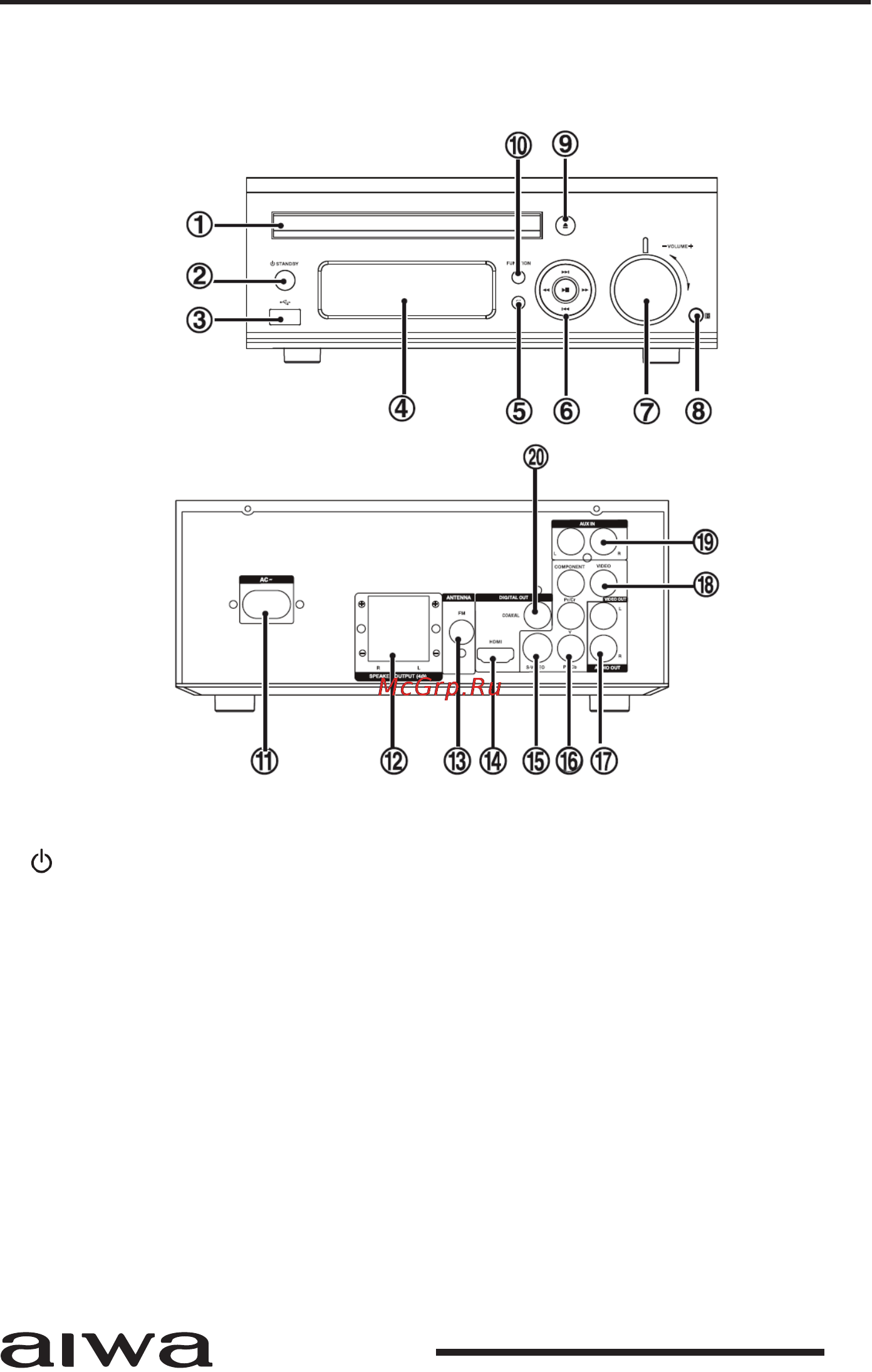

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИя

ОСНОВНОЙ БЛОК МИКРОСИСТЕМЫ

1. Лоток для диска

2. Кнопка включения микросистемы / перехо-

да в режим ожидания

3. USB разъем

4. Вакуумный флюоресцентный дисплей

5. H Кнопка остановки воспроизведения

6. DU Кнопка начала воспроизведения/паузы

PO Кнопки перехода по дорожкам / пере-

ключения по радиостанциям

ST Кнопки быстрой перемотки / поиска ра-

диостанций

7. VOLUME +/- Ручка регулировки громкости

8.   сигналов пульта ДУ

9. Q Кнопка открытия/закрытия лотка для диска

10. FUNCTION Кнопка выбора режима работы ми-

кросистемы

11.  Разъем для подключения шнура питания

12. SPEAKER OUTPUT (R-L) Разъемы для подклю-

чения акустических систем

13. FM Разъем для подключения антенны FM

14. HDMI выход

15. S-Video выход

16. COMPONENT (Y-Pb-Pr) Компонентный видео

выход

17. AUDIO OUT (R-L) Аудио выход (стерео)

18. VIDEO OUT Композитный видео выход

19. AUX (R-L) Аудио вход для подключения внеш-

него источника

20. COAXIAL Цифровой аудио выход S/PDIF
