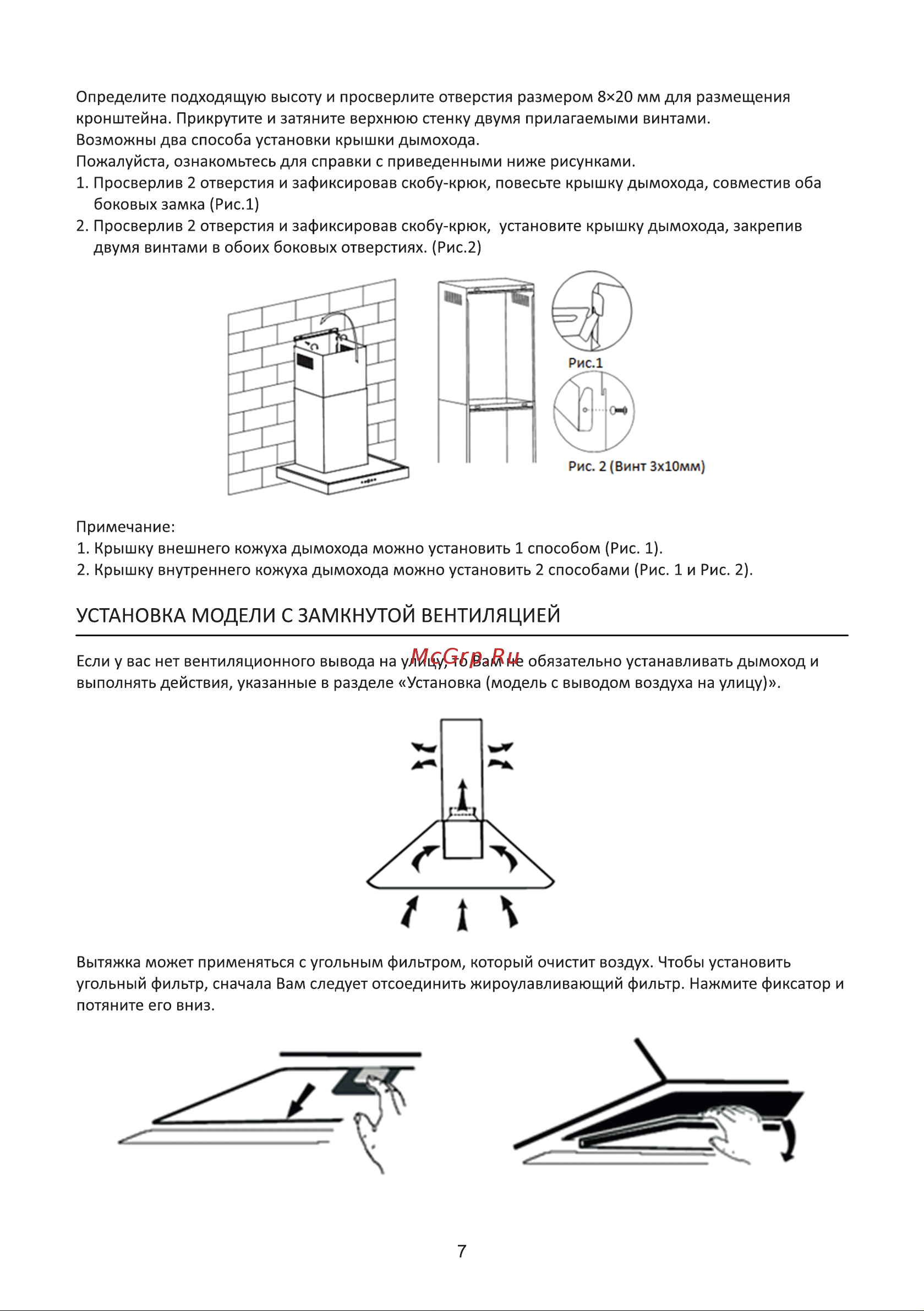

Определите подходящую высоту и просверлите отверстия размером 8x20 мм для размещения кронштейна Прикрутите и затяните верхнюю стенку двумя прилагаемыми винтами Возможны два способа установки крышки дымохода Пожалуйста ознакомьтесь для справки с приведенными ниже рисунками 1 Просверлив 2 отверстия и зафиксировав скобу крюк повесьте крышку дымохода совместив оба боковых замка Рис 1 2 Просверлив 2 отверстия и зафиксировав скобу крюк установите крышку дымохода закрепив двумя винтами в обоих боковых отверстиях Рис 2 Примечание 1 Крышку внешнего кожуха дымохода можно установить 1 способом Рис 1 2 Крышку внутреннего кожуха дымохода можно установить 2 способами Рис 1 и Рис 2 УСТАНОВКА МОДЕЛИ С ЗАМКНУТОЙ ВЕНТИЛЯЦИЕЙ Если у вас нет вентиляционного вывода на улицу то Вам не обязательно устанавливать дымоход и выполнять действия указанные в разделе Установка модель с выводом воздуха на улицу 1X Вытяжка может применяться с угольным фильтром который очистит воздух Чтобы установить угольный фильтр сначала Вам следует отсоединить жироулавливающий фильтр Нажмите фиксатор и потяните его вниз 7
